Установка поверочная PTC 8320M, 53054-13

Назначение

Установка поверочная РТС 8320М (далее - установка) предназначена для измерения электроэнергетических величин при поверке и регулировке однофазных и трехфазных счетчиков активной и реактивной электроэнергии переменного тока с классом точности 0,2S и менее точных.

Описание

Принцип действия установки основан на формировании источником фиктивной мощности синусоидальной волны с использованием технологии цифровой частотной модуляции, амплитудной модуляции и фазовой модуляции. Источник фиктивной мощности (ИФМ) использует оцифрованные синусоидальные волны, хранящиеся в оперативной памяти и введенные данные для шести цифроаналоговых преобразователей. На выходе шести цифроаналоговых преобразователей получается шесть синусоидальных волн с определенным фазовым соотношением, которые являются источником сигнала для трехфазного напряжения и тока. Эти сигналы усиливаются за счет ИФМ и его амплитуды. В качестве ЭСИ в РТС 8320М используют эталонное средство измерений с технологией сравнения и вычисления погрешности счетчиков электроэнергии. В установке вычисление погрешностей каждого счетчика осуществляется с помощью программных модулей, которые связаны по интерфейсу RS 485. Вычисленные результаты измерений, полученные с помощью программных модулей, отображаются на дисплее установки.

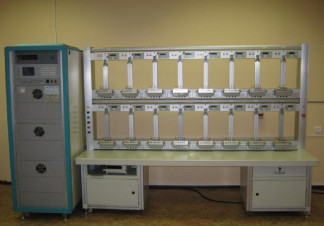

Установка состоит из следующих основных узлов:

-    приборной стойки с источником фиктивной мощности (ИФМ) и эталонным средством измерения (далее - ЭСИ);

-    стенд для навески поверяемых счетчиков (далее - СН).

ИФМ использует широкий диапазон напряжения и тока, что упрощает передачу подсчета импульсов и улучшает точность поверки.

В приборной стойке установлены блоки источника фиктивной мощности (ИФМ) и эталонное средство измерений (ЭСИ).

На СН размещены в два ряда горизонтальные станины, на них расположены 16 мест для навески счетчиков, 16 процессоров обработки погрешностей и 16 сканирующих головок.

Управление установкой осуществляется по выбору: в ручном или в автоматическом режиме.

Программное обеспечение

В автоматическом режиме используется специальное программное обеспечение Three Phase Verification Equipment for Energy Meter Version 1.4.1, c помощью которого РТС 8320М может автоматически поверять разные счетчики электроэнергии. Программное обеспечение работает под управлением ОС Windows 2000.

Во время работы и при включении питания установки выполняется самодиагностика.

Программное обеспечение состоит из двух основных функций: поверка счетчика электрической энергии (основная функция) и управление данными испытаний (просмотр и проверка записи испытаний, печати протоколов испытаний, архив испытаний и т. д.).

Связь приборной стойки с ПЭВМ осуществляется с помощью интерфейса RS 232. Связь приборной стойки с поверочным стендом осуществляется по интерфейсу RS 485.

Идентификационные данные программного обеспечения счетчика приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «C».

Технические характеристики

Основные метрологические и технические характеристики установки представлены в таблице 2.

Таблица 2

Примечание: * - погрешность приведена к значению полной мощности, определяемой включенными поддиапазонами ЭСИ.

Питание установки осуществляется от трехфазной сети переменного тока 380 В, 50 Гц.

Нормальные условия применения:

(10-35); до 85;

84 -106,7 (630-800).

-    температура окружающей среды, °С

-    относительная влажность при температуре 25 °С, %

-    атмосферное давление, кПА (мм рт. ст.)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входит:

-    установка РТС 8320М №1012794;

-    руководство по эксплуатации;

-    методика поверки МП-2203-0234-2012.

Поверка

осуществляется по методике поверки МП-2203-0234-2012 "Установка поверочная РТС 8320М №1012794", утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в январе 2013 г.

Основные средства поверки:

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К», Uh=220 В, Ih= 0,05; 0.1; 0,25; 0,5; 1; 2,5; 5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 +

0,01 | (Uh/U) -1| ] %,погрешность измерения тока ±[0,02 + 0,01 I (Ih/I) -1| ] %.

Сведения о методах измерений

отсутствуют

Нормативные и технические документы, устанавливающие требования к установке поверочной РТС 8320М

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия; МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 110б Гц.

ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений

2    9

переменного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.

ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне частот 1 - 10'1.. .30 А.

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц. Техническая документация фирмы-изготовителя.

Рекомендации к применению

Оказание услуг по обеспечению единства измерений.
