Трансформаторы напряжения TJO 7, 53067-13

Трансформаторы напряжения TJO 7 Назначение средства измерений

Трансформаторы напряжения TJO 7 предназначены для применения в электрических сетях до 35 кВ, используются для целей измерений и в цепях защиты.

Описание

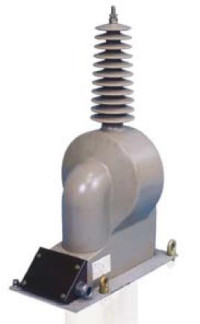

Трансформаторы напряжения TJO 7 однофазные индуктивные с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы могут иметь от одной до трех вторичных обмоток, смонтированных на едином сердечнике. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора, на котором имеется клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

Трансформаторы могут устанавливаться в вертикальном и горизонтальном положениях.

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения с помощью стандартных измерительных приборов.

Наибольшие рабочие напряжения, кВ....................................................24; 30; 40,5;

Номинальные первичные напряжения, кВ............................20/V3; 22/V3; 27/V3; 35/V3;

Номинальные вторичные напряжения, В:

-    измерительных обмоток.......................................................100/V3; 110/V3; 220/V3;

-    дополнительных обмоток.........................................................100/3; 110/3; 220/3;

Классы точности/ вторичные нагрузки, В-А:

- измерительных обмоток.......................

- защитных обмоток..................................

-дополнительных обмоток.........................

Предельная мощность, В-А.........................

Номинальная частота, Гц...........................

Габаритные размеры, не более, мм...............

Масса, не более, кг...................................

Средняя наработка до отказа, ч....................

Климатическое исполнение по ГОСТ 15150-1 размещения - 1.

...........................0,2/ 10; 15; 25; 30; 50;

............0,5/ 10; 15; 25; 30; 50; 75; 100; 150;

.....1,0/ 10; 15; 25; 30; 50; 75; 100; 150; 200;

3,0/10; 15; 25; 30; 50; 75; 100; 150; 200; 300;

......3Р/ 10; 15; 25; 30; 50; 75; 100; 150; 200;

.....6Р/ 10; 15; 25; 30; 50; 75; 100; 150; 200;

....................................................630;

..................................................50; 60;

..........................................680х450х250;

.....................................................57;

............................................1600000.

9 в диапазоне от -60 до 55 °С, категория

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом штемпелевания и на паспорт типографским способом.

Комплектность

Трансформатор напряжения TJO 7 (серия и исполнение по заказу) - 1 шт. Паспорт - 1 экз.

Поверка

Осуществляется в соответствии с ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- трансформаторы напряжения измерительные лабораторные НЛП-15, НЛЛ-35 (кл. т.

0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Сведения и методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJO 7

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» Техническая документация фирмы-изготовителя.
