Анализаторы высоковольтные Guardian 500VA Plus и Guardian 500VA, 53068-13

Документы

Карточка СИ

Номер в госреестре	53068-13
Наименование СИ	Анализаторы высоковольтные
Обозначение типа СИ	Guardian 500VA Plus и Guardian 500VA
Изготовитель	"Chroma Systems Solutions, Inc.", США
Год регистрации	2013
Срок свидетельства	25.03.2018
МПИ (интервал между поверками)	2 года
Описание типа	скачать

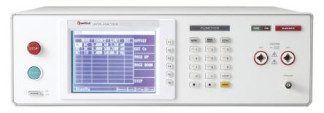

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы высоковольтные моделей Guardian 500VA Plus и Guardian 500VA Назначение средства измерений

Анализаторы высоковольтные моделей Guardian 500VA Plus и Guardian 500VA (далее-анализаторы) предназначены для измерения напряжения, тока утечки, сопротивления изоляции, а также емкости контактов в режиме разомкнутой и замкнутой цепи (только для модели Guardian 500VA Plus) и испытания изоляции напряжением переменного и постоянного тока.

Описание

Принцип действия: встроенный регулируемый источник вырабатывает напряжение переменного или постоянного тока, которое прикладывается к измеряемому объекту. Работа анализатора начинается с операции по компенсации тока утечки высоковольтного кабеля при отключенном измеряемом объекте. С помощью клавиши управления производят запуск заданного напряжения. Анализатор измеряет ток утечки кабеля, отображает его значение на экране и сохраняет в памяти с целью дальнейшего учета. Далее подключают объект и через главное меню устанавливают нужный набор функций: шаг подъема напряжения; режим напряжения переменного или постоянного тока; режим измерения сопротивления изоляции; для Guardian 500VA Plus -режим измерения емкости. Вводят значения задаваемых параметров, которые должен выдерживать измеряемый объект: напряжение, ток утечки, верхнее ограничение по обнаружению дуговых и коронных разрядов. Вводят временные настройки: время подъема и спада напряжения, длительность измерения. Для запуска измерений нажимают клавишу START. На измеряемый объект подается напряжение и загорается индикатор опасности DANGER. На экране отображается подаваемое напряжение и ток через объект. Одновременно индицируется длительность измерения. Если результат измерения не выходит за заданную границу величины (напряжения, тока, сопротивления, емкости), то на экране появляется положительная оценка результата измерения (PASS) и напряжение отключается. В противном случае подача напряжения немедленно прекращается и на экране появляется неудовлетворительная оценка (FALL). Завершение измерений сопровождается звуковым сигналом. Имеется возможность дистанционного управления. На передней панели анализатора располагаются экран, клавиши управления, индикаторы состояния испытания и выходные гнезда. На задней панели имеются дублирующие выходные гнезда и разъемы для работы с интерфейсом.

Место клеймения

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО). ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных.

Идентификационные данные ПО приведены в таблице 1

Таблица 1

Наименование	Идентификацион	Номер версии	Цифровой	Алгоритм
программного	ное	(идентификацион	идентификатор	вычисления
обеспечения	наименование	ный номер)	программного	цифрового
	программного	программного	обеспечения	идентификатора
	обеспечеия	обеспечения	(контрольная	программного
			сумма	обеспечения
			исполняемого
			кода)
QuadTech	G500VA Plus G500VA	v.2.00	3АЕ7	СRC-16

Уровень защиты ПО анализатора от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики (МХ) учтено при нормировании МХ.

Технические характеристики

Таблица 2

Наименование характеристики

Диапазон измерений напряжения: напряжение переменного тока; напряжение постоянного тока

Значение ха

эактеристики

Guardian 500VA Plus

50 В 50 В

Guardian 500VA

-5 кВ - 6 кВ

Пределы допускаемой абсолютной погрешности измерений напряжения Ux, кВ: напряжение переменного тока; напряжение постоянного тока

Диапазон измерений тока: переменный ток постоянный ток

±(0,01 Ux + 0,001 Uk) ±(0,01 Ux + 0,001 Uk), где нижние индексы «X» и «К» обозначают соответственно измеряемое значение и конечное значение в используемом диапазоне;

UX и UK -в кВ.

1 мкА - 120 мА 0,1 мкА - 20 мА

±(0,01 Ux + 0,01 кВ) ±(0,01 Ux + 0,005 кВ)

1 мкА - 100 мА 0,1 мкА - 20 мА

Пределы допускаемой абсолютной погрешности измерений тока !Х, мкА или мА: переменный ток постоянный ток	±(0,01 Ix + 0,005 Ik) ±(0,01 Ix + 0,005 Ik), где Ix и Ik - в одинаковых единицах, мкА или мА	±(0,01 Ix + 5 емр), где емр-единица младшего разряда ±[0,01 Ix1 + (550) мка], где IX1 _ в мкА
Диапазон измерений сопротивления	0,1 МОм	- 50 ГОм
Пределы допускаемой абсолютной погрешности измерений сопротивления R^ в зависимости от измеряемого значения R^ МОм или ГОм	±[(0,03-0,1)Rx + (0,001-0,02)Rk], где Rx и Rk - в одинаковых единицах, МОм или ГОм	±(0,05-0,15) Rx
Диапазон измерений емкости, пФ	1-100	-
Пределы допускаемой абсолютной погрешности измерений емкости СХ, пФ	±(0,5 Cx +3 пФ), где CX _ в пФ	-
Условия применения: -диапазон температуры окружающего воздуха, °С -относительная влажность, %	18-28 20-70	0-40 75, не более
Потребляемая мощность, Вт без нагрузки с нагрузкой	100 1200	1000
Параметры электрического питания	100-240 В 47-66 Гц	90-130 В 200-250 В 50 или 60 Гц
Наработка на отказ, ч	8000
Средний срок службы, лет	8
Г абаритные размеры (ШхВхГ), мм	430х130х500	422х141х466
Масса, кг, не более	25	24

Знак утверждения типа

Знак утверждения типа наносят на верхнюю панель в виде наклейки и на титульный лист руководства по эксплуатации печатным способом.

Анализатор высоковольтный Кабель высоковольтный Кабель измерительный USB флеш-память Адаптер сетевой Адаптер BNC - зажим Предохранитель 10 А Руководство по эксплуатации Методика поверки № 2202-0044-2012

Поверка

1 шт.

2 шт. 1 шт 1 шт. 1 шт. 1 шт. 1 шт. 1 шт 1 шт

осуществляется по документу МП 2202-0044-2012 «Анализаторы высоковольтные Guardian 500VA Plus и Guardian 500VA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в ноябре 2012 г.

Основные средства поверки:

- Мультиметр цифровой Agilent 34410, используемые диапазоны и погрешность: по напряжению переменного тока частотой 50 Гц 0,6-33 В; ПГ ±0,14 %; по напряжению постоянного тока 0,6-40 В, ПГ ±0,06 %; по переменному току 0,1-40 мА, ПГ ±0,2 %; по постоянному току 0,1-20 мА, ПГ ±0,09 %;

- Делитель напряжения ДН-15ЕО, до 15 кВ, погрешность ±0,2 % (после калибровки);

- Мера переходная электрического сопротивления Р40115, используемые значения 6 и 10 ГОм, кл. точности 0,05; мера-имитатор Р40116, используемые значения 1 МОм-1 ГОм, ПГ ±(0,02-0,05) %; резистор нагрузочный С5-35В-100 Вт- 50 кОм ± 10 %.

Сведения о методах измерений

приведены в Руководствах по эксплуатации на анализаторы высоковольтные Guardian 500VA Plus и Guardian 500VA.

Нормативные и технические документы, устанавливающие требования к анализаторам высоковольтным Guardian 500VA Plus и Guardian 500VA

1 ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.

2 ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

3 ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.

4 МИ 1935-88. ГСИ. Государственная поверочная схема для средств измерений

3 9

электрического напряжения до 1000 В в диапазоне частот 110 — 3 10 Гц.

5 Техническая документация изготовителя фирмы «Chroma Systems Solutions, Inc.».

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (испытания на электрическую прочность изоляции высоковольтного оборудования и измерение токов утечки и сопротивления изоляции).
