| Номер в госреестре | 53070-13 |
| Наименование СИ | Виброметры цифровые, анализаторы спектра |
| Обозначение типа СИ | SVAN954, SVAN974 |
| Изготовитель | Компания "SVANTEK Sp. z.o.o.", Польша |
| Год регистрации | 2013 |
| Срок свидетельства | 05.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Виброметры цифровые, анализаторы спектра SVAN954, SVAN974 (далее -виброметры) предназначены для измерений виброускорения, виброскорости, виброперемещения и проведения анализа сигнала в 1/1-октавном и узкополосном спектре.
Конструктивно виброметры выполнены в жёстком металлическом корпусе с дисплеем. Торцы корпуса защищены прочными съёмными пластиковыми накладками. В корпусе расположены электронные платы, клавиатура управления и высококонтрастный ЖК дисплей. В нижней части корпуса виброметра расположены разъёмы mini-USB и разъём подключения внешних устройств 3,5 мм. В верхней части корпуса расположены два TNC-разъёма для подключения датчика вибрации и внешнего синхронизирующего измерения устройства типа TTL-тахометра.
Принцип действия виброметров основан на преобразовании первичным измерительным преобразователем (ПИП) вибрационного сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Виброметры имеют встроенную постоянную память для хранения результатов измерений. Все записанные результаты измерений могут быть переданы в ПЭВМ через порт mini-USB. Результаты измерений в виброметре SVAN954 отображаются на чёрно-белом дисплее, в SVAN974 - на цветном дисплее. Набор выводимых на дисплей параметров зависит от режима измерений виброметра.
В качестве ПИП с виброметрами могут использоваться как акселерометры с зарядовым выходом, так и акселерометры со стандартом питание IEPE.
Виброметры позволяют измерять: виброускорение с фильтрами HP, HP1, HP3 и HP10; виброскорость с помощью интегрирующих фильтров Vel1, Vel3, Vel10, VelMF; виброперемещение с помощью фильтров двойного интегрирования Dil1, Dil3, Dil10.
Параллельно с измерением вибрации, виброметры выполняют спектральный анализ сигнала с помощью пятнадцати 1/1-октавных фильтров с центральными частотами от 1 Гц до 16 кГц, или вычисляют узкополосный спектр мощности с разрешением 1600, 800 или 400 линий.
Питание виброметров осуществляется от четырёх щелочных элементов или аккумуляторов размера АА.
Внешний вид виброметров, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунках 1 и 2.
' Место
Акселерометр ^ пломбировк.

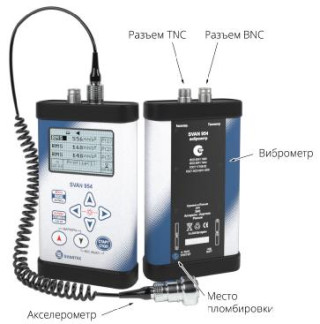

Рисунок 1 Виброметр SVAN954
Место
А<.селером51р пло^ирики
Рисунок 2 Виброметр SVAN974
Для управления режимами работы виброметров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении виброметра и не имеет возможности считывания и модификации.
лист № 3 всего листов 5
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Таблица 1 | ||||
| Наименовани е ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| SVAN954/974 firmware | 54/74v6.13.1.bin | ver.6.XX.XX | - | - |
Метрологически значимая часть ПО виброметров и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО виброметров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 32862010.
Метрологические и технические характеристики виброметров приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | SVAN954/SVAN974 |
| Количество каналов | 1 |
| Диапазон измерений* виброускорения (СКЗ), м/с2 | от 10,010-3 до 316 |
| Диапазон измерений* виброскорости (СКЗ), м/с | от 10,010-3 до 56 |
| Диапазон измерений* виброперемещения (СКЗ), м | от 3,2010-5 до 8,9 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на опорной частоте 79,58 Гц, дБ | ±0,5 |
| Рабочий диапазон частот**, Гц | от 0,5 до 14000 |
| Частотные фильтры | HP, HP1, HP3, HP10 |
| Интегрирующие фильтры | Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10 |
| Временные характеристики | 100, 125, 200, 500 мс; 1, 2, 5 и 10 с |
| Диапазон частот цифровых октавных фильтров, Гц | от 1 до 16000 |
| Время усреднения | от 1 с до 24 ч |
| Масса (с элементами питания), кг, не более | 0,390 |
| Г абаритные размеры (высотахширинахтолщина), мм, не более | 140х83х33 |
| Параметры электропитания | 4 щелочных элемента типа АА |
| Ресурс батареи, не менее | 8 ч |
| Внешнее питание | 5 В (через разъем mini-USB) |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре 30 °С), %, не более | от минус 10 до 50 от 5 до 90 |
| * с акселерометром чувствительностью 10 мВ/мс-2 (или 10 pC/мс-2) на частоте 79,58 Гц; ** частотный диапазон указан при использовании акселерометра SV80. При работе с другим ПИП частотный диапазон может быть иным, в зависимости от характеристик ПИП. | |
Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Обозначение | Количество, шт. |
| Виброметр SVAN954 (SVAN974) | 1 |
| Акселерометр SV80* | 1 |
| Кабель USB SC56 | 1 |
| Руководство по эксплуатации | 1 |
| * по дополнительному заказу виброметр может быть укомплектован акселерометрами SV81, AP98, 352B31, 3143M1 или AP2082 | |
Осуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,01 Гц до 200 кГц, пределы допускаемой относительной погрешности установки частоты ±(25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10): пределы допускаемой относительной погрешности воспроизведения ускорения ± 1,2 %.
«Виброметры цифровые, анализаторы спектра SVAN954. Руководство по эксплуатации. РЭ SVAN954-001/12»;
«Виброметры цифровые, анализаторы спектра SVAN974. Руководство по эксплуатации. РЭ SVAN974-001/12».
Нормативные и технические документы, устанавливающие требования к виброметрам цифровым, анализаторам спектра SVAN954, SVAN974
ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»;
ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерений»
Техническая документация фирмы-изготовителя.
