Виброметры шестиканальные цифровые SV106, 53071-13

Документы

Карточка СИ

Номер в госреестре	53071-13
Наименование СИ	Виброметры шестиканальные цифровые
Обозначение типа СИ	SV106
Изготовитель	Компания "SVANTEK Sp. z.o.o.", Польша
Год регистрации	2013
Срок свидетельства	05.03.2023
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Виброметры шестиканальные цифровые SV106 (далее - виброметры) предназначены для измерений виброускорения.

Описание

Конструктивно виброметр выполнен в жёстком металлическом корпусе. Торцы корпуса защищены прочными съёмными пластиковыми накладками. В корпусе расположены электронные платы, клавиатура управления и высококонтрастный цветной OLED-дисплей. В нижней части корпуса виброметра расположены разъёмы mini-USB и разъём подключения внешних устройств 3,5 мм, а также гнездо для установки внешней CD-карты в качестве дополнительной памяти для записи и сохранения результатов измерений. В верхней части корпуса виброметра расположены два пятиштырьковых LEMO-разъёма для одновременного подключения двух трёхкомпонентных первичных измерительных преобразователей (ПИП) вибрации.

Принцип работы виброметров основан на одновременным преобразовании двумя трёхкомпонентными ПИП вибрационного сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.

Результаты измерений по всем шести независимым каналам одновременно отображаются на дисплее. Набор выводимых на дисплей параметров зависит от режима измерений виброметра. Виброметры имеют встроенную постоянную память для хранения результатов измерений, а также позволяют устанавливать дополнительные CD-карты внешней памяти объёмом до 64 Гб. Все записанные результаты измерений могут быть в перенесены в ПЭВМ через порт mini-USB, либо посредством CD-карты.

В качестве ПИП с виброметрами могут использоваться как трёхкомпонентные MEMS акселерометры, так и трёхкомпонентные акселерометры со стандартом питание IEPE. Параллельно с измерением вибрации виброметры позволяют контролировать усилие прижатия датчика к вибрирующей поверхности.

Виброметры измеряют виброускорение с частотно-взвешенными фильтрами Wk, BL-Wk, Wd, BL-Wd, Wc, BL-Wc, Wj, BL-Wj, Wm, BL-Wm, Wb, BL-Wb, Wg, BL-Wg, Wh, BL-Wh, Wf, BL-Wf. При этом, одновременно регистрируется доза вибрации VDV, максимальное текущее значений виброускорения MTVV, полная вибрация VECTOR и эквивалентно-корректированное виброускорение, приведённое к 8-ми часовой рабочей смене А(8).

Питание виброметров осуществляется от четырёх щелочных элементов или аккумуляторов размера АА.

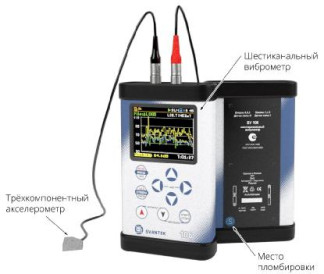

Внешний вид виброметров, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.

Программное обеспечение

Для управления режимами работы виброметров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении виброметра и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица

Наименовани е ПО

Идентифи

кационное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

SV106

firmware

16v3.21.5.bin

ver.3XX.XX

Метрологически значимая часть ПО виброметров и измеренные данные не требуют специальных средств защиты.

Метрологически значимая часть ПО виброметров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики виброметров приведены в таблице 2.

Наименование параметра или характеристики	Значение характеристики
Количество каналов	6
Диапазон измерений виброускорения (СКЗ), м/с2	от 3,1610-3 до 1122
Пределы допускаемой относительной погрешности измерений виброускорения на опорной частоте 15,91 Гц, дБ	±0,5
Рабочий диапазон частот*, Гц	от 0,02 до 2000
Частотные характеристики	Wk, Wd, Wc, Wj, Wm, Wb, Wg, Wh, Wf, BL-Wk, BL-Wd, BL-Wc, BL-Wj, BL-Wm, BL-Wb, BL-Wh, BL-Wf
Временные характеристики	100, 125, 200, 500 мс; 1, 2, 5 и 10 с
Масса (с элементами питания), кг, не более	0,390
Г абаритные размеры (высотахширинахтолщина), мм, не более	140х83х33
Параметры электропитания	4 щелочных элемента типа АА
Ресурс батареи, не менее	8 ч
Внешнее питание	5 В (через разъем mini-USB)
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре 30 °С), %, не более	от минус 20 до 50 от 5 до 90
* зависит от типа применяемого ПИП

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Обозначение	Количество, шт.
Виброметр	1
Трёхкомпонентный акселерометр	1 или 2
Кабель USB SC56	1
Руководство по эксплуатации	1

Поверка

Осуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,01 Гц до 200 кГц, пределы допускаемой относительной погрешности установки частоты ±(25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;

- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10): пределы допускаемой относительной погрешности воспроизведения ускорения ± 1,2 %.
