| Номер в госреестре | 53083-13 |
| Наименование СИ | Комплексы учета энергоносителей |
| Обозначение типа СИ | Метран-490 |
| Изготовитель | ЗАО "Промышленная группа "Метран", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 25.03.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Комплексы учета энергоносителей Метран-490 (далее - комплексы) предназначены для измерения и учета расхода, давления, температуры, количества и массы жидкостей, газов и газовых смесей, насыщенного и перегретого пара, вычисления и учета количества тепловой энергии в закрытых водяных и паровых системах теплоснабжения, вычисления и учета, приведенного к стандартным условиям, объема газа.
Принцип действия комплекса основан на измерении текущих значений расхода, давления, температуры энергоносителей по сигналам от соответствующих измерительных преобразователей (далее - ИП), входящих в состав комплекса, вычисления количества газа в стандартных условиях и количества потребленной тепловой энергии, вывод данных результатов измерений и расчетов для целей документирования.
В зависимости от применения комплексы имеют следующие исполнения:
1) СЧВ - счетчик тепла для закрытых водяных систем теплоснабжения;
2) СЧП - счетчик тепла для паровых систем теплоснабжения;
3) СЧГ - счетчик газа.
В измерительных каналах (далее - ИК) комплексов для измерения расхода энергоносителей используются вихревые расходомеры. В ИК давления используются датчики избыточного или абсолютного давления с токовым выходным сигналом 4-20 мА. В ИК температуры применяются платиновые датчики температуры и термометры сопротивления классов допуска А, В по ГОСТ 6651-2009.
Комплексы относятся к составным изделиям. В состав комплекса входят первичные ИП и контроллеры, являющиеся средствами измерения (далее - СИ) утвержденного типа. Типы СИ, входящих в комплекс приведены в таблице 1.
Таблица 1 - Типы средств измерения, входящих в комплекс
| Наименование | Обозначение | Номер в Госреестре СИ |
| 1 | 2 | 3 |
| Контроллеры | ||
| Преобразователь расчетноизмерительный ТЭКОН-19 | ТУ 4213-060-44147075-02 | 24849-10 |
| Тепловычислители СПТ 961 | ТУ 4217-055-23041473-2007 | 35477-12 |
| Корректоры СПГ 761 | ТУ 4217-057-23041473-2007 | 36693-08 |
| Корректоры СПГ 762 | ТУ 4217-058-23041473-2007 | 37670-08 |
| Корректоры СПГ 763 | ТУ 4217-059-23041473-2007 | 37671-08 |
| Контроллеры измерительные FloBoss 107 | Документация Rosemount | 14661-08 |
| 1 | 2 | 3 |
| Измерительные преобразователи расхода | ||
| Расходомер-счетчик вихревой 8800 | Документация Rosemount | 14663-12 |
| Вихревой расходомер Rosemount 8600D | Документация Rosemount | 50172-12 |
| Измерительные преобразователи давления | ||
| Датчик давления Метран-55 | ТУ 4212-009-12580824-2002 | 18375-08 |
| Датчик давления Метран-75 | ТУ 4212-023-51453097-2010 | 48186-11 |
| Датчик давления Метран-150 | ТУ 4212-022-51453097-2006 | 32854-09 |
| Преобразователи давления измерительные Rosemount 3051 | ТУ 4212-021-12580824-2006 | 14061-10 |
| Измерительные преобразователи температуры | ||
| Преобразователи Метран-280 | ТУ 4211-007-12580824-2002 | 23410-08 |
| Термопреобразователи сопротивления ТСМ и ТСП Метран-200 | ТУ 4211-002-12580824-2002 | 50911-12 |
| Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 | ТУ 4211-011-12580824-2003 | 26224-07 |
| Термометры сопротивления Метран-2000 | ТУ 4211-017-51453097-2008 | 38550-08 |
| Термопреобразователи с унифицированным выходным сигналом Метран-2700 | ТУ 4211-018-51453097-2008 | 38548-08 |
| Измерительные преобразователи разности температур | ||
| Комплекты термометров сопротивления КТСМ, КТСП | ТУ 4211-004-12580824-2001 | 38790-08 |
| Барьеры искрозащиты | ||
| Барьеры искрозащиты изолирующие Метран-630-Ех-Изобар | ТУ 4217-005-34567480-2006 | 31728-11 |
Комплексы исполнений СЧВ и СЧП соответствуют требованиям нормативной и технической документации (НТД), предъявляемые к счетчикам тепла - ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р ЕН 1434-1-2006, ГОСТ Р 8.592-2002, ГОСТ Р 52932-2008, ГОСТ Р 8.642-2008, «Правила учета тепловой энергии и теплоносителя П-693 (рег. №954)».
Комплекс исполнения СЧГ обеспечивает измерение количества природного газа и других газов, приведенных к стандартным условиям, в соответствии с ГОСТ 30319.0-96, ГОСТ 30319.1-96, ГОСТ 30319.2-96, ГОСТ 30319.3-96.
Комплексы обеспечивают связь с ПК для конфигурирования и передачи измеренных параметров через встроенный цифровой интерфейс (CAN-BUS, RS485, RS-232 или USB), а так же по каналам связи (Ethernet, GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры и коммуникационное оборудование каналов связи.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и объема газа, приведенного к стандартным условиям, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде почасовых, суточных и месячных архивов.
Комплексы предназначены для работы во взрывобезопасных условиях.
Программное обеспечение комплексов имеет следующие идентификационные данные, приведенные в таблице 2.
Таблица 2 - Идентификационные данные
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 |
| Тэкон-19 Алгоритмы | T19n_58.hex | 03 | 7AE3A094 | CRC32 |
| Тепловычислитель СПТ961.2 Резидентное программное обеспечение | 961.2 | 02 | 2B12 | CRC16 |
| Корректор СПГ761.2 Резидентное программное обеспечение | 761.2 | 01 | A374 | CRC16 |
| Корректор СПГ762.2 Резидентное программное обеспечение | 762.2 | 02 | 4C0C | CRC16 |
| Корректор СПГ763.2 Резидентное программное обеспечение | 763.2 | 02 | 10D7 | CRC16 |
| FloBoss 107 GOST Properties Program | W68228 | 1.02 | 0x7E10 | CRC16 |
| FloBoss 107 GOST Flow Program | W68227 | 1.20 | 0x75EF | CRC16 |
Программное обеспечение для всех котроллеров не изменяемое и не считываемое. Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» по МИ 3286-2010.

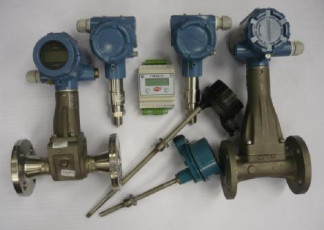

Внешний вид комплексов приведен на рисунке 1.
в) Комплекс Метран-490 с контроллером FloBoss 107 Рисунок 1 - Общий вид комплексов Метран-490
Метрологические и технические характеристики комплексов приведены в таблице 3. Таблица 3 - Характеристики комплексов
| Наименование | Значение |
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерительного канала (ИК) объемного расхода (объема): - для воды со счетчиком-расходомером 8800, % | ± 0,75 |
| - для воды с расходомером вихревым Rosemount 8600D, % | ± 0,85 |
| - для газообразных сред и пара при рабочих условиях, % | ± 1,1 |
| Пределы допускаемой абсолютной погрешности ИК температуры в диапазоне температур от минус 50 °С до 400 °С: - для ИП температуры с естественным выходным сигналом и классом допуска A, °С | ± 1,0 |
| - для ИП температуры с естественным выходным сигналом и классом допуска В, °С | ± 2,4 |
| - для ИП температуры с токовым выходным сигналом 4-20 мА и приведенной погрешностью ± 0,15 %, °С | ± 0,9 |
| - для ИП температуры с токовым выходным сигналом 4-20 мА и приведенной погрешностью ± 0,25 %, °С | ± 1,3 |
| - для ИП температуры, встроенного в расходомер, °С | ± 1,3 |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности ИК разности температуры в диапазоне от 5 °С до 145 °С: - для ИП температуры в виде комплекта платиновых термометров сопротивления класса А для разности температур от 5 °С до 20 °С, включительно, °С | ± 0,08 |
| - для ИП температуры в виде комплекта платиновых термометров сопротивления класса А для разности температур выше 20 °С и до 145 °С, °С | ± 0,20 |
| - для ИП температуры в виде комплекта платиновых термометров сопротивления класса В для разности температур от 5 °С до 20 °С, включительно, °С | ± 0,15 |
| - для ИП температуры в виде комплекта платиновых термометров сопротивления класса В для разности температур выше 20 °С и до 145 °С, °С | ± 0,40 |
| Пределы допускаемой абсолютной погрешности ИК температуры для ИП температуры с токовым выходным сигналом 4-20 мА и видом взрывозащиты «искробезопасная электрическая цепь», подключенного через барьер искрозащиты с нормированной погрешностью передачи токовых сигналов: - ИП температуры с приведенной погрешностью ± 0,15 %, °С | ± 1,0 |
| - ИП температуры с приведенной погрешностью ± 0,25 %, °С | ± 1,3 |
| Пределы допускаемой относительной погрешности ИК давления в диапазоне давлений от 0 до 25 МПа: - для ИП давления с приведенной погрешностью ± 0,075 %, в диапазоне измерения давлений от 0,1 Р^к до Р^, % | ± 1,25 |
| - для ИП давления с приведенной погрешностью ± 0,1 %, в диапазоне измерения давлений от 0,^max до Рг^, % | ± 1,45 |
| - для ИП давления с приведенной погрешностью ± 0,2 % , в диапазоне измерения давлений от 0,15Рmax до Р^, % | ± 1,50 |
| - для ИП давления с приведенной погрешностью ± 0,5 % , в диапазоне измерения давлений от 0^^ до Р^, % | ± 1,7 |
| Пределы допускаемой относительной погрешности ИК давления для ИП давления с видом взрывозащиты «искробезопасная электрическая цепь», подключенного через барьер искрозащиты с нормированной погрешностью передачи токовых сигналов, в диапазоне давлений от 0 до 25 МПа: - для ИП давления с приведенной погрешностью ± 0,075 %, в диапазоне измерения давлений от 0,1 Р^к до Р^, % | ± 1,6 |
| - для ИП давления с приведенной погрешностью ± 0,1 %, в диапазоне измерения давлений от 0,^max до Рг^, % | ± 1,8 |
| - для ИП давления с приведенной погрешностью ± 0,2 % , в диапазоне измерения давлений от 0,15Рmax до Р^, % | ± 1,8 |
| - для ИП давления с приведенной погрешностью ± 0,5 % , в диапазоне измерения давлений от 0^^ до Р^, % | ± 1,8 |
| Пределы допускаемой относительной погрешности ИК массы (объема) воды в диапазоне расходов от 0,04-Qmax до Qmax , % | ± 1,0 |
| 1 | 2 |
| Пределы допускаемой относительной погрешности ИК тепловой энергии | |
| для закрытых водяных систем теплоснабжения в диапазоне расходов от | |
| 0,04^Qmax до Qmax и разности температур от 5 °С до 145 °С: | |
| - для разности температур в подающем и обратном трубопроводах от | |
| 5 °С до 20 °С, включительно, % | ± 3,0 |
| - для разности температур в подающем и обратном трубопроводах | |
| свыше 20 °С и до 145 °С, включительно, % | ± 2,0 |
| - для разности температур в подающем и обратном трубопроводах от | |
| 5 до 145 °С, %, не более | ± (3+20/ At+ 0,02Qmax/0,04Qmax) |
| Пределы допускаемой относительной погрешности ИК массы водяного | |
| пара в диапазоне расходов от 0,1-Qmax до Qmax, % | ± 2,0 |
| Пределы допускаемой относительной погрешности ИК тепловой энергии | |
| паровых систем теплоснабжения в диапазоне расходов от 0,1 • Qmax до | |
| Qmax и диапазоне температур от 90 °С до 350 °С, % | ± 3,0 |
| Пределы допускаемой относительной погрешности ИК количества газа, | |
| приведенного к стандартным условиям, для диапазона измерения давле- | |
| ния от Рщт до Рщж и для диапазоне измерения расходов от Qmin до Qmax, , | |
| равны: | |
| - для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, | |
| СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,075 % в диа | |
| пазоне измерения давлений от Рщт = 0,1 Р^ до Рщ^, % | ± 1,5 |
| - для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, | |
| СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,1 % в диапа | |
| зоне измерения давлений от Р,,-,;,, = 0,1 Р^ до Рщ^, % | ± 1,6 |
| - для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, | |
| СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,2 % в диапа | ± 1,8 |
| зоне измерения давлений от Р,,-,;,-, = 0,15Рmax до Р^, % | |
| - для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, | |
| СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,5 % в диапа | ± 2,1 |
| зоне измерения давлений от Р,,-,;,-, = 0,3РЩ£К до Рщ^, % | |
| - для комплексов с контроллером FloBoss 107 и ИП давления с приве | |
| денной погрешностью ± 0,075 % в диапазоне измерения давлений от | ± 1,7 |
| Рщш = ^l^max до Рmax, % | |
| - для комплексов с контроллером FloBoss 107 и ИП давления с приве | |
| денной погрешностью ± 0,1 % в диапазоне измерения давлений от | ± 1,8 |
| Рщш = ^l^max до Рmax, % | |
| - для комплексов с контроллером FloBoss 107 и ИП давления с при | |
| веденной погрешностью ± 0,2 % в диапазоне измерения давлений от | ± 1,9 |
| Рщш 0,15 Рmax до Рmax, % | |
| - для комплексов с контроллером FloBoss 107 и ИП давления с приве | |
| денной погрешностью ± 0,5 % в диапазоне измерения давлений от | ± 2,1 |
| Рщш = 0,3Рmax до Рmax, % |
Пределы допускаемой относительной погрешности ИК количества газа, приведенного к стандартным условиям, для ИП с видом взрывозащиты «искробезопасная электрическая цепь», подключенных через барьеры искрозащиты с нормированной погрешностью передачи токовых сигналов, для диапазона измерения давления от Рщ1п до РЩ£К и для диапазоне измерения расходов от Qmin до Qmax,, равны:
- для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,075 % в диапазоне измерения давлений от pmln = 0,1 Р^ до Р^х, %
± 1,
± 1,9
± 2,0
± 2,1
- для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,1 % в диапазоне измерения давлений от РШщ = 0ДРЩ£1Х до Рщ^, %
- для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,2 % в диапазоне измерения давлений от Рщ;п = 0Д5РЩ£К до Рщях, %
- для комплексов с контроллерами ТЭКОН-19, СПГ 761.2, СПГ 762.2, СПГ 763.2 и ИП давления с приведенной погрешностью ± 0,5 % в диапа-
%
зоне измерения давлений от Рщ;п = 0,3 Р^к до Рп
Пределы допускаемой относительной погрешности ИК количества газа, приведенного к стандартным условиям, для ИП с видом взрывозащиты «искробезопасная электрическая цепь», подключенных через барьеры искрозащиты с нормированной погрешностью передачи токовых сигналов, для диапазона измерения давления от Рщ1п до РЩ£К и для диапазоне измерения расходов от Qmln до Qmax,, равны:
- для комплексов с контроллером FloBoss 107 и ИП давления с приведенной погрешностью ± 0,075 % в диапазоне измерения давлений от
± 2,0
± 2,1
± 2,1
Рщ1п = 0,1Рщях до Рmax, %
- для комплексов с контроллером FloBoss 107 и ИП давления с приведенной погрешностью ± 0,1 % в диапазоне измерения давлений от
Рщ1п = 0,1Рщях до Рmax, %
- для комплексов с контроллером FloBoss 107 и ИП давления с приведенной погрешностью ± 0,2 % в диапазоне измерения давлений от
%
РЩ1П 0,15 Рmax до Рп
для комплексов с контроллером FloBoss 107 и ИП давления с приведенной погрешностью ± 0,5 % в диапазоне измерения давлений от
± 2,1
%
Рщ1п 0,3Рmax до Рп
Пределы допускаемой относительной погрешности при измерении времени, %
± 0,01
от - 10 до 50 от - 50 до 85 от - 40 до 80 от - 45 до 60
95 % при 35 °С
Рабочая температура окружающей среды, °С:
- контроллеры
- ИП расхода
- ИП давления
- ИП температуры_
Влажность окружающей среды, относительная
| 1 | 2 |
| Степень защищенности от воздействия окружающей среды (пыли и воды): - контроллеры - ИП расхода - ИП давления - ИП температуры | IP20/IP54 IP66 IP66 IP65 |
| Напряжение питания ИП комплекса - источник постоянного тока, напряжением, В | от 11 до 42 |
| Напряжение питания контроллеров Тэкон-19 и FloBoss 107 - источник постоянного тока, напряжением, В | от 18 до 30 |
| Напряжение питания контроллеров СПТ 961.2, СПГ 761.2, СПГ 762.2, СПГ 763.2 - источник переменного тока с частотой от 49 до 51 Гц, напряжением, В | от 160 до 280 |
| Потребляемая мощность, Вт, не более | 15 |
| Масса комплекса | Определяется составом комплекса |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Контроллер | 1 |
| ИП расхода | до 2 |
| ИП давления | до 2 |
| ИП температуры | до 2 |
| Паспорт 13.5294.000.00ПС | 1 |
| Руководство по эксплуатации 13.5294.000.00 РЭ | 1 |
| Методика поверки 13.5294.000.00 МП | 1 |
| Комплект монтажных частей* | 2 |
| Наименование | Количество, шт. |
| Барьер искрозащиты** | Определяется количеством ИП взрывозащищенного исполнения с взрывозащитой вида «искробезопасная электрическая цепь» |
| Эксплуатационная документация на ИП и контроллер | Поставляется в составе комплекта поставки ИП и контроллера |
| *Комплект монтажных частей поставляется по отдельному заказу. ** Барьеры искрозащиты должны иметь действующие свидетельства об утверждении типа средства измерения и поставляются по отдельному заказу при наличии в составе комплекса ИП взрывозащищенного исполнения с взрывозащитой вида «искробезопасная электрическая цепь». | |
проводится в соответствии с методикой поверки 13.5294.000.00 МП «Комплексы учета энергоносителей Метран-490. Методика поверки», утвержденной ФБУ «Челябинский ЦСМ» в декабре 2012 г.
Метод поверки комплекса - расчетный. Поверка средств измерений, входящих в состав комплекса, осуществляется по методикам поверки на соответствующие средства измерений.
содержатся в документе 13.5294.000.00 РЭ «Комплексы учета энергоносителей Метран-490. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексу учета энергоносителей Метран-490
ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
«Правила учета тепловой энергии и теплоносителя П-683 (рег. №594)»
ТУ 4218-060-51453097-2012 «Комплексы учета энергоносителей Метран-490. Технические условия».
Осуществление деятельности в области охраны окружающей среды, торговых и товарообменных операций.
