Назначение
Осциллографы цифровые DPO7054C, DPO7104C, DPO7254C, DPO7354C предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, GPIB, LAN (10/100/1000BASE-T Ethernet).

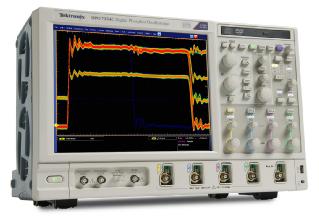

Конструктивно осциллографы цифровые DPO7054C, DPO7104C, DPO7254C, DPO7354C выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации осциллографы цифровые DPO7054C, DPO7104C, DPO7254C, DPO7354C соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска | А по WELMEC 7.2 для категории Р |
идентификационное наименование | DP07000C Firmware |
идентификационный номер версии | V6.4.0 и выше |
количество каналов | 4 |
входное сопротивление (по выбору) | 1 МОм; 50 Ом |
разрядность АЦП | 8 бит |
максимальная скорость выборки (частота дискретизации) | |
1)Р()7254( . 1)Р07354( | 4<) 1 1 п |
DPO7104C, стандартное исполнение DP07104C, опция 2SR | 20 ГГц 40 ГГц |
DP07054C | 20 ГГц |
максимальная длина записи отсчетов в память | |
стандартное исполнение | 5() К)" |
опция 2RL опция 5RL .....................................опция 10RI. для DP07254C. DP07354C........................................................................................................... | 1 25 К)" |
2^0 И)" "50б:Гб5.................................................................................................................. |
коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору входное сопротивление 1 МОм входное сопротивление 50 Ом | |
OI 1 Ч|) км м I" li км от 1 мВ/дел до 1 В/дел |
количество делений N вертикальной шкалы | ± 5 дел |
диапазон Uosr установки напряжения смещения Ко от 1 до 50 мВ/дел Ко от 50,5 до 99,5 мВ/дел Ко от 100 до 500 мВ/дел Ко от 505 до 995 мВ/дел (1 МОм), до 1 В/дел (50 Ом) Ко от 1 до 5 В/дел (1 МОм) Ко от 5,05 до 10 В/дел (1 МОм) | ± 1 В ± 0,5 В ± 10 В ± 5 В ± 100 В ± 50 В |
абсолютная погрешность AUos установки напряжения смещения Ко от 1 до 9,95 мВ/дел Ко от 10 до 99,5 мВ/дел Ко от 100 до 1 В/дел Ко от 1,01 до 10 В/дел (входное сопротивление 1 МОм) | Uos (справочные значения) ± [2 10-3(Uos - N Ko) 1 + 1,5 мВ + 0Ддел^] ± [3,5 10-3(Uos - N Ko) + 1,5 мВ + 0Ддел^] ± [3,5 10-3(Uos - N Ko) + 15 мВ + 0,1дел^] ± [2,5 10-3(Uos - N Ko) + 150 мВ + 0,1дел^] |
относительная погрешность коэффициента отклонения 5Ko при ( (справочные значения) | Uos - NKo) = 0 |
Ко = 1 мВ/дел Ко > 2 мВ/дел | ± 1,5 % ± 1,0 % |
дополнительная погрешность коэффициента отклонения 5Ко при (Uos - NKo) > 0 (справочные значения) |
Ко < 5 мВ/дел Ко > 5 мВ/дел Ко > 1 В/дел (входное сопротивление 1 МОм) | ± 1,5 10'-(Uos-N Ko)/Uosr ± 0,5 10"2(Uos - NKo)/Uosr ± 0,5 10-2(Uos - NKo)/Uosr |
пределы допускаемой абсолютной погрешности измерения постоянного напряжения | ± [5Ko(Uos - N Ko) + AUos + 0,1NKo] |
Примечание 1. здесь и далее N - количество делений, установленных регулировкой “Position” |
полоса пропускания при входном сопротивлении 50 Ом, температура < 30 °С |
DP07054C. Ко от 5 мВ/дел. до 1 В/дел. | 500 Ml н |
1)1*07 И>4( . Ко о 1 5 ч1) км ю 1 1} км | 1 1 1 и |
1)Р07254( . Kooi 1 (> м 15 км м 1 1} км | 2 ..... |
1)1>()7354( . Kooi 1 (> м 15 км м 1 1} км 1)Р07254( . 1)1>()7354( . Kooi 5 ю м1} км 1)1>()7о54( . Kooi 2 ю 4.1>S м|} км | 3,5 ГГц 2’3 2.0 1 1 и |
400 МГц, типовое значение |
1)14)7 1 «)4( . 1)Р07254( . 1)Р()7354( . Kooi 2 io4.‘>‘Mili км | 500 МГц, типовое значение |
все модели, Ко от 1 до 1,99 мВ/дел. | 200 МГц, типовое значение |
полоса пропускания при входном сопротивлении 1 МОм, типовые значения |
все модели, Ко от 5 мВ/дел. до 10 В/дел. | 500 Ml п |
все модели, Ко от 2 до 4,98 мВ/дел. | .’он Ml и |
все модели, Ко от 1 до 1,99 мВ/дел. | 200 МГц |
пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства и после заводской подстройки | ± 2,5-10-6 |
пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год | ± 1 1 о6 |
частота и амплитуда сигнала внешней синхронизации | 10 МГц; от 1,5 до 7 В |
общие характеристики |
тип входных ВЧ соединителей | BNC(f) |
напряжение и частота сети | от 90 до 264 В; 50 ± 0,5 Гц от 104 до 126 В; 400 Гц |
потребляемая мощность, не более | 550 Вт |
габаритные размеры (ширина х высота х глубина), мм | 451 х 278 х 309 |
масса, не более | 14,0 кг |
рабочие условия эксплуатации | группа 3 ГОСТ 22261-94 |
температура окружающей среды | oi 5 м 45 ( |
относительная влажность воздуха при температуре до 45 °С | о 1 S ю so V fvi ком loi ica i а |
предельная высота над уровнем моря | 3000 м |
условия транспортирования и хранения | |
температура окружающей среды относительная влажность воздуха при температуре до 60 °С предельная высота над уровнем моря | oi 4о до 71 ( о 1 5 м чо V оо; ком iciicaia |
12200 м |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
Примечание 2. с коррекцией ЧХ, режим Sample; Interpolate IT
Примечание 3. амплитуда напряжения не более половины вертикальной шкалы
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
наименование и обозначение | кол-во |
осциллограф цифровой DPO7054C, DPO7104C, DPO7254C, DPO7354C | 1 шт. по заказу |
опции | по заказу |
кабель сетевой опция A1 | 1 шт. |
пробник пассивный P6139B | 4 шт. |
лицевая крышка 200-4963 | 1 шт. |
компакт-диск CD с программным обеспечением 020-3079 | 1 шт. |
мышь оптическая 119-7054 | 1 шт. |
адаптер VGA/DVI 013-0347-00 | 1 шт. |
User Manual 071-2790 | 1 шт. |
набор аксессуаров 016-1966 | 1 шт. |
осциллографы серий MS07000C, DSA70000C/D, DP070000D, DP07000C, MS05000, DP05000. Руководство по эксплуатации. 071-2987-01 | 1 шт. |
методика поверки МП РТ 1881-2013 | 1 шт. |
Поверка
осуществляется по документу «МП РТ 1881-2013. Осциллографы цифровые DP07054C, DP07104C, DP07254C, DP07354C», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.02.2013 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
стандарт частоты относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГ ц за один год не более ± 110-10; уровень сигнала + 7 дБм |
частотомер внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 8 разрядов | частотомер универсальный Tektronix FCA3000 внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 10 разрядов |
калибратор постоянного напряжения относительная погрешность установки постоянного напряжения от 500 мВ до 5 В не более ± 0,25 %; | калибратор универсальный Fluke 9100 с опцией 600 относительная погрешность установки постоянного напряжения от 500 мВ до 5 В не более ± 0,21 %; неравномерность АЧХ от 50 до 500 МГц не более 5 % |
для модели DP07054C: калибратор переменного напряжения неравномерность АЧХ от 50 до 500 МГц не более 10 % | калибратор универсальный Fluke 9100 с опцией 600 неравномерность АЧХ от 50 до 500 МГц не более 5 % |
для моделей DP07104C/7254C/7354C: генератор сигналов ВЧ диапазон частот от 50 МГц до 4 ГГц; уровень мощности от - 30 до + 14 дБм | генератор сигналов Agilent E8257D-520 с опцией 1E1 уровень мощности от - 135 до + 15 дБм на частотах 50 МГц до 4 ГГц |
для моделей DP07104C/7254C/7354C: ваттметр поглощаемой мощности СВЧ диапазон частот от 50 МГц до 4 ГГц; относительная погрешность измерения уровня мощности от - 30 до + 14 дБм не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения уровня мощности от - 67 до + 20 дБм на частотах от 10 МГц до 18 ГГц не более ± 0,25 дБ |
Сведения о методах измерений
Методы измерений изложены в разделах руководства по эксплуатации 071-2987-01.
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO7054C, DPO7104C, DPO7254C, DPO7354C
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
