Контроллеры многофункциональные NPT, 53107-13

Назначение

Контроллеры многофункциональные NPT предназначены для измерения аналоговых выходных сигналов от первичных измерительных преобразователей (напряжение и сила постоянного и переменного тока, частота, угол фазового сдвига).

Описание

Принцип действия контроллеров заключается в аналого-цифровом преобразовании входных аналоговых сигналов и последующей передаче их по протоколу МЭК 61850-9-2LE.

Контроллеры многофункциональные NPT (далее - контроллеры) строятся по модульному принципу и обеспечивают прием аналоговой измерительной информации, представленной сигналами силы и напряжения постоянного тока, а также силы, напряжения и частоты синусоидального переменного напряжения. В контроллерах предусмотрена также возможность ввода/вывода дискретных сигналов (от датчиков типа "сухой контакт" /релейные выходы), а также ввода/вывода цифровой информации по протоколу МЭК 61850-9-2LE. Общее количество каналов ввода аналоговых сигналов (в зависимости от заказа) - до 96, дискретных и цифровых - до 256.

Контроллеры выпускаются в двух модификациях, которые различаются исполнениями для разных условий эксплуатации.

Конструктивно контроллеры выполнены в виде крейта стандарта «Евромеханика» на

7    или 14 слотов, в котором размещаются модули ввода/вывода, а также интерфейсные модули и модули питания. На лицевых панелях модулей ввода/вывода расположены разъемы для подключения внешних цепей; разъемы на задней стороне модулей предназначены для подключения к внутренней шине контроллера. Крейты на 14 слотов могут быть снабжены панелью управления с жидкокристаллическим экраном.

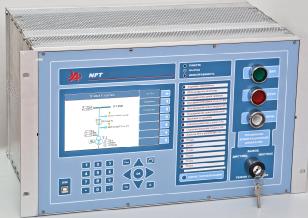

На рисунке 1 показан внешний вид контроллера многофункционального NPT с крейтом на 14 слотов и панелью управления.

Всего листов 4

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) контроллеров многофункциональных NPT приведены в таблице 1.

Метрологические характеристики измерительных каналов контроллеров нормированы с учетом встроенного ПО.

Программная защита от несанкционированного изменения встроенного ПО реализована на основе разграничения прав доступа и системы паролей. Механическая защита от несанкционированного доступа выполняется установкой закрепительных клейм (разрушаемых шильд-наклеек) между модулями и корпусом контроллера.

Уровень защиты - "С" по МИ 3286-2010.

Технические характеристики

Диапазоны измерения напряжения постоянного тока, В..................... от 0 до 1

от 0 до 5

от 0 до 10

от минус 10 до 10

Пределы допускаемой основной приведенной погрешности измерений

напряжения постоянного тока, %.........................................................± 0,5

Диапазоны измерения силы постоянного тока, мА..............................от минус 5 до 5

от 0 до 5 от 4 до 20 от 0 до 20

Пределы допускаемой основной приведенной погрешности измерений

силы постоянного тока, %.....................................................................± 0,5

Диапазон измерения напряжения переменного тока (на частоте 50 Гц), В .. ..от 10 до 140 Пределы допускаемой основной приведенной погрешности измерений

напряжения переменного тока, %............................................................± 0,5

Диапазоны измерения силы переменного тока (на частоте 50 Гц), А............от 0,01 до 1,2

от 0,05 до 6 от 1 до 10 от 5 до 20

Пределы допускаемой основной приведенной погрешности измерений

силы переменного тока, %......................................................................± 0,5

Пределы допускаемой дополнительной приведенной погрешности измерений силы и напряжения постоянного и переменного тока

при изменении температуры на каждые 10 градусов, %, не более ...................± 0,1

Примечание: нормирующим значением при определении приведенной погрешности измерений силы и напряжения переменного тока является значение верхнего предела диапазона измерений.

Диапазон измерения частоты, Гц................... от 45 до 55

Пределы допускаемой абсолютной погрешности измерений частоты, Гц..........± 0,01

Диапазоны измерения угла сдвига фаз, градус

между двумя напряжениями первой гармоники.........................от 0 до 360

Лист № 3 Всего листов 4

между током и напряжением первой гармоники одной фазы.....от минус 180 до 180

Пределы допускаемой основной абсолютной погрешности

измерений углов сдвига фаз, градус.......................................................± 0,3

Пределы допускаемой дополнительной абсолютной погрешности

измерений углов сдвига фаз при изменении температуры, градус, не более ....+ 0,2

Рабочие условия эксплуатации

-    диапазон температуры окружающего воздуха, °С

для исполнения по категории УХЛ 3.1 ........................от минус 10 до 45

для исполнения по категории ТУ 3.1 ............................от минус 20 до 60

-    относительная влажность при 25 0С (без конденсации), %.................до 98

-    диапазон атмосферного давления, кПа..................................от 84 до 106,7

Габаритные размеры и масса контроллеров приведены в таблице 2 Таблица 2

Параметры электропитания........................220 В, 50 Гц (напряжение переменного тока)

220 В (напряжение постоянного тока)

Потребляемая мощность, В-А (Вт), не более

при комплектации крейтом на 14 слотов........................................100

при комплектации крейтом на 7 слотов ..............50

Средний срок службы, лет....................................................................15

Среднее время безотказной работы, ч...................................................100000

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и левую боковую панель контроллера в виде наклейки.

Комплектность

В комплект поставки входит:

-    контроллер (модификация и состав определяются заказом);

-    комплект монтажных частей;

-    руководство по эксплуатации ЭПСА.425280.004 РЭ;

-    руководство пользователя ЭПСА.425280.004 РП;

-    методика поверки МП2064-0067-2012.

Поверка

осуществляется по документу МП 2064-0067-2012 "Контроллеры многофункциональные NPT. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в декабре 2012 г.

Перечень основных средств поверки:

-    калибратор универсальный Н4-7:

воспроизведение силы постоянного тока, диапазон от 0 до 20 мА, ± 0,005 %; воспроизведение напряжения постоянного тока, предел 20 В, ± 0,002 %; воспроизведение силы переменного тока, предел 2000 мА, ± 0,025 %;

предел 20 А, ± 0,035 % воспроизведение напряжения переменного тока, предел 200 В, ± 0,005 %

-    частотомер электронно-счетный Ч3-85/3, от 0,1 Гц до 100 МГц, dF = ( 50 + 7-10-9Лсч)

-    источник Энергоформа 3.3

воспроизведение угла сдвига фаз между двумя напряжениями первой гармоники и между током и напряжением первой гармоники одной фазы, от 0 до 360 град.

-    прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 К 05

измерение угла сдвига фаз между двумя напряжениями первой гармоники и между током и напряжением первой гармоники одной фазы, от 0 до 360 0, ± 0,1 0.

Сведения о методах измерений

приведены в документе "Контроллеры многофункциональные NPT. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным NPT

1.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16... 30 А.

2.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10 до 25 А в диапазоне частот 20...1-106 Гц.

4.    МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений

2    9

электрического напряжения до 1000 В в диапазоне частот 110 .310 Гц.

5.    МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 110-2 ...2-107 Гц.

6.    Технические условия ТУ 4013-008-89069243-2012

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
