| Номер в госреестре | 53108-13 |
| Наименование СИ | Измерители параметров иммитанса |
| Обозначение типа СИ | QuadTech 1920 |
| Изготовитель | Компания "IET Labs, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 02.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители параметров иммитанса QuadTech 1920 предназначены для измерения импеданса, полной проводимости, фазового угла, активного сопротивления, реактивного сопротивления, активной проводимости, реактивной проводимости, емкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного сопротивления, на переменном токе при частотах от 20 Гц до 1 МГц.
Принцип действия измерителя основан на измерении напряжения на измеряемом объекте и тока, протекающего через встроенный эталон и объект. Встроенный микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Параметры объекта измеряются по 4-х - полюсной схеме подключения с использованием специальных измерительных жгутов.

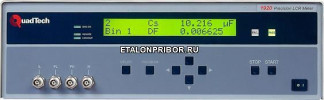

Результаты измерений характеризуют активную и реактивную составляющие комплексного сопротивления или комплексной проводимости и выражаются по выбору в виде любой одной пары величин. Измеритель QuadTech 1920 представлен на рисунке 1
Измерители QuadTech 1920 имеют встроенное программное обеспечение (ПО). ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные ПО приведены в таблице 1
Таблица 1
| Наименование | Идентификацион | Номер версии | Цифровой | Алгоритм |
| программного | ное | (идентификацион | идентификатор | вычисления |
| обеспечения | наименование | ный номер) | программного | цифрового |
| программного | программного | обеспечения | идентификатора | |
| обеспечеия | обеспечения | (контрольная | программного | |
| сумма | обеспечения | |||
| исполняемого | ||||
| кода) | ||||
| QuadTech | Model 1920 | V1.4 | 0EFF | CRC16 |
Уровень защиты ПО измерителя от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на МХ учтено при нормировании
МХ.
| Наименование технической характеристики | Значения параметров |
| Измерительная частота | 20 Гц - 1 МГц |
| Измеряемые параметры | z, y, 0, Rs, Rp, Xs, Gp, Bp, Cs, Cp, Ls, Lp, D, Q |
| Диапазон измерений (в зависимости от частоты): z, R, X | 0,01 мкОм - 99,99999 МОм |
| y, G, B | 0,01 мкСм - 99,999 См |
| 0,градус | минус 180 - 179,99 |
| C | 0,01 пФ - 9,9999 Ф |
| L | 0,001 нГн - 99,999 Гн |
| D | 1 10-5 - 99,999 |
| Q | ,9 9, 9 9 9 1 m 0 |
| Пределы допускаемой погрешности измерений в диапазоне рабочих частот: относительной - по z, y, R, L, C, G, B, % | 0, (0, |
| по 0, градус абсолютной: по Q, D | ±(0,18 - 1,8) ±(0,001 - 0,005) |
| Измерительное напряжение | 20 мВ - 1 В |
| Измерительный ток | 1 мкА - 150 мА |
| Быстродействие, изм/с | 40 |
| Напряжение питания, В | 100 - 240 при 50 - 60 Гц |
| Потребляемая мощность, В-А | 150 |
| Условия применения: диапазон температур окружающего воздуха, С | 0 - 50 |
| относительная влажность воздуха, не более, % | 75 |
| атмосферное давление, кПа | 84 - 106,7 |
| Средний срок службы, лет | 10 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 432х133х406 |
| Масса, кг, не более | 8 |
Принятые обозначения: z - импеданс, у - полная проводимость, 0 - фазовый угол, RS -последовательное активное сопротивление, Rp - параллельное активное сопротивление, XS -последовательное реактивное сопротивление, Gp - активная проводимость, Bp - реактивная проводимость, CS - последовательная емкость, Cp - параллельная емкость, LS -последовательная индуктивность, Lp - параллельная индуктивность, D - тангенс угла потерь, Q - добротность.
Знак утверждения типа наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
LCR-измеритель Паспорт
1 шт. 1 экз. 1 экз. 1 экз.
Методика поверки МИ 2202-046-2012 Руководство по эксплуатации
осуществляется по документу МП 2202-0046-2012 «Измеритель параметров иммитанса модели Quadtech 1920. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 года.
Основные средства поверки
- Однозначные меры сопротивления Р3031, p4015, Р4016, Р4017, набор мер сопротивления Е1-5 (Н2-1), многозначная мера сопротивления Р4830 (или Р3026/2);
- Меры емкости КМЕ-11, КМЕ-101, Е1-3, Р597, магазины емкости М1000 и М10000, трансформаторная мера емкости ТЭЕ-1, меры емкости и тангенса угла потерь МПЕТ-1 А;
- Меры индуктивности Р5101-Р5115 (Р596), ЭИ-(2-3);
- Мера тангенса угла потерь ВТУП-1В, составные меры тангенса угла потерь по ГОСТ 8.294-85
- Меры добротности Е1-13, Q-0272-2.
лист № 4 всего листов 4
Сведения о методиках (методах) измерений приведены в руководстве эксплуатации измеритель параметров иммитанса QuadTech 1920.
Нормативные и технические документы, устанавливающие требования к измерителю QuadTech 1920
- ГОСТ 8.019-85. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
- ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ 8.498-98 ГСИ. Государственная поверочная схема для средств измерений электрической добротности.
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний.
- Техническая документация компании IET Labs, Inc., США.
выполнение работ по оценке соответствия промышленной продукции установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 45 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
