| Номер в госреестре | 53133-13 |
| Наименование СИ | Расходомеры массовые с преобразователями расхода и измерительными преобразователями |
| Обозначение типа СИ | I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи) |
| Изготовитель | "Invensys Systems Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 02.04.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры массовые I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51 (в дальнейшем - расходомеры) предназначены для измерения массового и объемного расхода, плотности, массы и объема жидкости и газа.
Принцип действия расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по колеблющемуся трубопроводу. Кориолисовы силы вызывают пропорциональный массовому расходу фазовый сдвиг колебаний трубопровода, выполненного в виде петли.
Расходомеры состоят из преобразователей массового расхода CFS10 или CFS20, имеющих трубопровод в виде петли, и любого из измерительных преобразователей СFТ50, CFT51. Измерительные преобразователи СFТ50, CFT51 выполняются в виде отдельно стоящих приборов и могут быть смонтированы на расстоянии от 3 до 305 м от преобразователя расхода. Расходомеры могут быть использованы в комплекте с периферийными устройствами.
Измерительные преобразователи СFТ50 и CFT51 обеспечивают преобразование, обработку и индикацию сигналов полученных от преобразователей расхода. Измерительные преобразователи имеют встроенный ЖК-дисплей, и порты связи с устройствами верхнего уровня для передачи информации и удаленного конфигурирования.
Расходомеры предназначены для эксплуатации в широком диапазоне давлений и температур измеряемой среды. Расходомеры могут использоваться для сред, требующих периодической очистки рабочей полости преобразователя расхода, в том числе высоковязких.

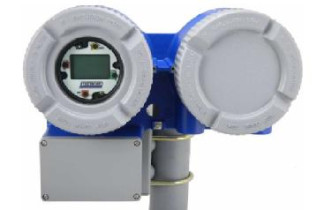

Детали преобразователей массового расхода CFS10, CFS20, контактирующие с измеряемой средой, могут быть изготовлены из нержавеющей стали, сплава "Hastelloy". Преобразователи CFS10 и CFS20 выпускаются также в специальном санитарном исполнении. Внешний вид расходомеров представлен на рисунках 1,2.
Измерительные преобразователи СFТ50 и CFT51 выполнены на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления проверяется напрямую при поверке (калибровке) расходомера на испытательном стенде. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификаци онное наименование ПО | Номер версии (идентификац ионный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CFT51 Firmware CFT50 Firmware | 20BAABE-E 20AAUVF-D | 1.013.000 4.002.000 | 0xEAF3 0x9C1E | CRC-16 CRC-16 |
Информация о версии программного обеспечения доступна для просмотра на ЖКД через меню расходомера.
Защита программного обеспечения измерительных преобразователей СFТ50 и CFT51 от изменений через внешние интерфейсы или через меню прибора (преднамеренных или непреднамеренных) обеспечивается системой защитных паролей и аппаратными микропереключателями расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса счетчика расходомера. Расположение микропереключателей и вид сообщения на встроенном дисплее представлены на рисунке 3.
Защита расходомеров от преднамеренного изменения программного обеспечения через внутренние интерфейсы (вскрытие прибора) обеспечивается нанесением пломбы на корпус измерительного преобразователя и преобразователя расхода.
Схема и внешний вид пломбировки от несанкционированного доступа представлены на
рисунках 4,5 и 6.
Рисунок 5 - Схема пломбировки измерительного преобразователя СFT50 от несанкционированного доступа.
Метрологические и технические характеристики расходомеров приведены в таблице 2
Таблица 2
| Преобразователи расхода | CFS10 | CFS20 |
| Измерительные преобразователи | CFT50/51 | CFT50/51 |
| Диаметр условных проходов (Ду), мм | 3; 6; 15; 20; 25; 40; 50 | 40; 80 |
| Диапазон измерений массового расхода жидкости и газа, кг/ч | от 1,8 до 420 от 5,4 до 1320 от 24 до 4380 от 54 до 7140 от 108 до 14640 от 240 до 36420 от 420 до 61380 | от 240 до 29100 от 1080 до 122400 |
| Пределы основной относительной погрешности (без учета дрейфа нуля), % - при измерении массового расхода и массы жидкости, при использовании импульсного, или цифрового выходов: - при измерении массового расхода и массы жидкости, при использовании выхода 4-20мА: - при измерении массового расхода и массы газа: | ±0,1 ±0,2 ±0,5 | |
| Пределы дополнительной относительной погрешности, связанной с изменением температуры окружающей среды, %/°C | ± 0,0028 | |
| Дрейф нуля (в зависимости от Ду), кг/мин | от ± 0,00016 до ± 0,0907 | |
| Диапазон измерений плотности (р), кг/м3 | от 200 до 3000 | |
| Пределы абсолютной погрешности измерения плотности (только для жидкостей) | ±0,005 г/см3 | |
| Типы выходных сигналов | токовый (от 4 до 20 мА), цифровой, импульсный, двоичный (статусный) | |
| Пределы дополнительной погрешности, связанной с изменением напряжения питания пределах от -15% до +10% от номинального | ±0,1% измеренного значения, или ±0,001% максимального расхода сенсора (какая из величин больше) | |
| Диапазон измерений температуры (Т), °С | от -130 до +180 | |
| Пределы абсолютной погрешности измерения температуры (Т), °С | ± 1 при Т от -60 до +100 °С; ± 3 при Т от -130 до -60°С, и от +100 до +180 °С | |
| Давление измеряемой среды, МПа, не более (зависит от исполнения преобразователя расхода и температуры измеряемой среды) | 10,0 | |
| Температура окружающей среды (для измерительных преобразователей CFT50, 51), °С | от -40 до +85 (от -40 до +60) | |
| Относительная влажность, % | от 5 до 100 | |
| Давление окружающей среды, кПа | от 70 до 108 | |
Таблица 2
| Преобразователи расхода | CFS10 | CFS20 |
| Измерительные преобразователи | CFT50/51 | CFT50/51 |
| Электропитание: | ||
| - переменный ток | ||
| напряжение | от 102 до 264 В (ном.: 120/240 В +10%/-15%) | |
| частота, Гц | от 47 до 63 | |
| - постоянный ток | ||
| напряжение, В | от 10 до 36 | |
| Г абаритные размеры (монтажная длина), мм | от 264 до 444 | от 368 до 571 |
| Масса, кг | от 6,4 до 77,6 | от 53,5 до 111 |
наносится на руководство по эксплуатации расходомера типографским способом. Комплектность средства измерений
Комплект поставки расходомеров соответствует таблице 3
Таблица 3
| Наименование | Количество |
| Расходомер | 1 |
| Руководство по эксплуатации. | 1 |
| Методика поверки | 1 |
| Комплект монтажных частей | 1 (по заказу) |
| Упаковка | 1 |
осуществляется в соответствии с методикой МП 53133-13 "Расходомеры массовые I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, СFT51. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" 22 октября 2011 г.
Основные средства поверки:
Мегаомметр Ф 4101, номинальное напряжение 500 В, пределы измерений 0...100 МОм_
Стенд с манометром класса точности не ниже 1; значение воспроизводимого гидравлического давления не ниже максимального, указанного в технической документации расходомера_
Установка расходомерная с относительной погрешностью по массе и массовому расходу
не более ±0,03% и диапазоном расхода, соответствующим поверяемому расходомеру_
Измеритель постоянного тока с относительной погрешностью не более 0,01% при измерении в диапазоне 4.. .20 мА;_
Электронный счетчик импульсов амплитудой до 40 В и частотой 0...10 кГц_
Термометр лабораторный с ценой деления 0,1 °С и диапазоном измерений температуры,
соответствующим проверяемым точкам_
Денсиметр с диапазоном измерений плотности, соответствующим проверяемым точкам, и
погрешностью не более ±0,0015г/см3_
Барометр М-110 с диапазоном измерения от 84 до 106,7 кПа_
Психрометр аспирационный МВ-4М, 5...50 °С, 30... 100%, цена деления шкал термометров
0,5 °С_
Изложены в руководстве по эксплуатации для каждого типа расходомера.
Нормативные и технические документы, устанавливающие требования к расходомерам массовым I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51
1 Техническая документация фирмы.
2 ГОСТ 8.510-2002 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 65 |
| Поверителей | 13 |
| Актуальность данных | 18.11.2024 |
