Весы автомобильные неавтоматического действия ВМ Назначение средства измерений
Весы автомобильные ВМ (далее - весы) предназначены для статического взвешивания автотранспортных средств.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой.
ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются датчики: WBK (госреестр № 31532-09) производства фирмы «CAS Corporation Ltd.», Р. Корея или С16А (госреестр № 20784-09) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, или 740 (госреестр № 50842-12), или 740D (госреестр № 49772-12) производства фирмы «Tecnicas de Electronica y Automatismos, S.A.», Испания.
В весах используются индикаторы CI-5010A (госреестр № 50968-12) производства фирмы «CAS Corporation Ltd.», Р. Корея или WE2110 (госреестр № 20785-09) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия. В комплектации с цифровыми датчиками 740D применяется индикатор DIS2116 (госреестр № 42017-09) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

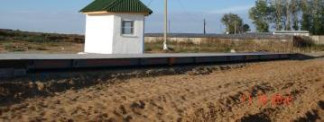

Общий вид весов представлен на рисунке 1.
Установка ГПУ весов может производиться:
1) на поверхность дорожного полотна - при этом способе въезд транспорта на весы осуществляется по пандусам (рисунок 2).
2) в приямок - при этом способе ГПУ весов расположено на одном уровне с поверхностью дорожного полотна (рисунок 3).
Форма маркировки весов: Весы автомобильные ВМ - Х, где: ВМ - тип весов; X -значения максимальной нагрузки весов, т.
Рисунок 2
Рисунок 3
Программное обеспечение
Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Идентификационные данные ПО индикаторов представлены в таблице 1.
Таблица 1
Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификацио нный номер ПО) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
CI-5000 series firmware | - | 1.0010, 10020, 1.0030 | - | - |
WE2110 | - | Р54i | - | - |
DIS2116 | - | P105 и выше | - | - |
Схемы пломбирования индикаторов WE2110 и DIS2116 представлены на рисунке 4.
Защитная пломба Индикатор WE2110
Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Класс точности по ГОСТ 53228-2008.......................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.
Таблица 2
Модели весов | Мax, т | Min, т | е = d, кг | n | Интервалы взвешивания, т | Пределы доп. погрешности при поверке, кг |
ВМ-40 | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл св. 10 до 40 вкл. | ± ± о о |
ВМ-60 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ±10 ±20 ±30 |
ВМ-80 | 80 | 1,0 | 50 | 1600 | от 1 до 25 вкл. св. 25 до 80 вкл. | ±25 ±50 |
ВМ-100 | 100 | 1,0 | 50 | 2000 | от 1 до 25 вкл. св. 25 до 80 вкл. | ±25 ±50 |
Значения габаритных размеров и массы весовых платформ приведены в таблице 3. Таблица 3
Обозначение | Габаритные размеры платформы (Д х Ш), м | Кол-во платформ | Кол-во датчиков, шт. | Масса платформы не более, кг |
ВМ-40 | 8,0 х 3,0 | 1-2 | 4-6 | 4500 |
12,0 х 3,0 | 1 | 4 | 8000 |
ВМ-60 | 6,0 х 3,0 | 3-4 | 8-10 | 3000 |
8,0 х3,0 | 2 | 6 | 5000 |
| 6,0 х 3,0 | 3-4 | 8-10 | 3500 |
ВМ-80 | 6,0 х 3,0 | 3 | 8 | 3000 |
| 8,0 х 3,0 | 5000 |
ВМ-100 | 6,0 х 3,0 | 3-4 | 8-10 | 3700 |
Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е
Диапазон устройства выборки массы тары........................................от 0 до 50% Max
Электрическое питания весов:
- напряжение переменного тока, В..............................................................................220 (+22/-33)
- частота, Гц................................................................................................................................50 ± 1
Потребляемая мощность не более, В-А.......................................................................20
Диапазон рабочих температур ГПУ весов.....................................от минус 30 °С до + 40 °С
Диапазон рабочих температур индикаторов...............................от минус 10 °С до + 40 °С
Вероятность безотказной работы весов за 2000 часов, не менее...........................................0,92
Средний срок службы, лет, не менее.......................................................................................10
Знак утверждения типа
Знак утверждения типа наносится:
- методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ;
- типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.
Комплектность
Таблица 4
№ | Наименование | Кол-во |
1 | Весы ВМ в сборе | 1 |
2 | Комплект эксплуатационной документации: | |
| - Паспорт АВПК.427423.001.2012. ПС | 1 |
| - Руководство по эксплуатации весов АВПК.427423.001.2012. РЭ | 1 |
| - Руководство по эксплуатации на индикатор | 1 |
Поверка осуществляется по ГОСТ Р 53228-2008 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение Н.
Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.
Сведения о методах измерений
Описание
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия ВМ:
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
2 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения
массы.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
