Весы автомобильные для статического взвешивания ТРИТОН, 53143-13

Весы автомобильные для статического взвешивания ТРИТОН Назначение средства измерений

Весы ТРИТОН предназначены для статического взвешивания автотранспортных средств.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до трех весовых платформ, каждая из которых опирается на четыре весоизмерительных тензодатчика. Предусмотрено два варианта исполнения весовой платформы: цельная платформа (как единый блок) или платформа, конструктивно состоящая из двух жестко закрепленных поперечными балками полуплатформ. ГПУ монтируется на основание из монолитного железобетона или бетонные тумбы.

В весах применяются датчики типа С16А (г/реестр №20784-09) производства ф. «Hottinger Baldwin Messtechnik GmbH», Германия или WBK (г/реестр №31532-09), или DSB2 (г/реестр №24744-08) производства ф. «CAS Corporation Ltd», Р. Корея.

В составе весов применяются приборы WE2110 (г/реестр №20785-09) производства ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия или 0-6000А (г/реестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

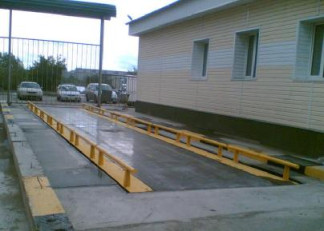

Общий вид весов представлен на рисунке 1.

Форма маркировки весов: ТРИТОН - Max - N - X/Y, где

Max - значение максимальной нагрузки весов: 30, 40, 60, 80, 100 т;

N - количество платформ: 1, 2, 3;

X - тип прибора: WE - WE2110, CI - CI-6000A;

Y - тип датчика: C - С16А, D - DSB2, W - WBK.

Программное обеспечение

Программное обеспечение (далее ПО) приборов 0-6000А и WE2110 является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Схемы пломбирования представлены на рисунке 2.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008.................................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Значения габаритных размеров весовой платформы (ВП) весов приведены в таблице 3. Таблица 3

Масса весовой платформы, т.....................................................................от 3,5 до 5

Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е

Диапазон устройства выборки массы тары.............................................от 0 до 50% Max

Электрическое питания весов:

-    напряжение переменного тока, В................................................................................220 (+22/-33)

-    частота, Гц.................................................................................................................................50 ± 1

Потребляемая мощность, не более, ВА................................................................... 50

Диапазон рабочих температур:

-    грузоприемного устройства весов:

модели ТРИТОН-Max-N-X/C..........................................от минус 50 °С до плюс 50 °С

ТРИТОН-Max-N-X/W....................................... от минус 40 °С до плюс 40 °С

ТРИТОН-Max-N-X/D........................................от минус 40 °С до плюс 40 °С

-    весоизмерительного прибора.............................................от минус 10 °С до плюс 40 °С

Вероятность безотказной работы весов за 2000 часов, не менее............................................0,95

Средний срок службы, лет, не менее.........................................................................................10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Сведения о методах измерений

Описание

Нормативные документы, устанавливающие требования к весам автомобильным для статического взвешивания ТРИТОН:

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы»

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
