Весы электронные GBB 14202S-0CE, 53144-13

Назначение

Весы электронные GBB 14202S-0CE, зав.№№ 28303962, 28303963, 28303964, 28303965, 28308838, 28308839, 28309517, 28309518 (далее - весы) предназначены для измерений массы при статическом взвешивании драгоценных металлов в слитках.

Описание

Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, и последующем преобразовании компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных: взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение платформы грузоприемного устройства.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):

■    устройствами установки нуля (Т.2.7.2):

о полуавтоматическим устройством установки нуля (Т.2.7.2.2); о автоматическим устройством установки нуля (Т.2.7.2.3); о устройством первоначальной установки нуля (Т.2.7.2.4);

■    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

■    устройствами тарирования (Т.2.7.4):

о устройством уравновешивания тары (Т.2.7.4.1); о устройством взвешивания тары (Т.2.7.4.2); о устройством предварительного задания массы тары (Т.2.7.5);

■    цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно взвешивающий модуль оснащен следующими функциями:

-    устройством автоматической юстировки «isoCAL» (при изменении температуры окружающего воздуха или по времени);

-    устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала).

Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):

-    суммирование;

-    формулирование.

-    подсчет числа объектов, имеющих примерно одну и ту же массу;

-    суммирование;

-    формулирование;

-    статистическая обработка результатов взвешивания;

-    вычисление процентных соотношений.

Весы имеют встроенные интерфейсы: USB, два RS 232С^, Р2/2, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP.

С€09.,,, M

T - обозначение модели весов, например:

Seiiorius Weighing Technology GmbH, Goettingen, Germany

GBB14202S-OCE-DO С € ft. Ж <£>

11114444 IIIUIIIIIIIIIIIII

ttnit

Программное обеспечение

Весы оснащены встроенным программным обеспечением. Наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания в электрический сигнал, и последующий пересчет его в единицы массы; хранение данных «калибровки» и результатов измерений, вывод данных на экран.

Программное обеспечение весов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.

Таблица - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

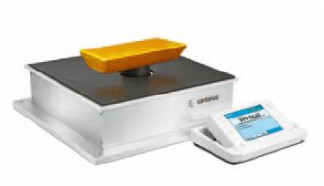

Фотография внешнего вида весов представлена на рисунке 1.

Комплектность

Поверка

осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Эталонные средства измерений, используемые при поверке:

гири Е2 по гОсТ OIML R 111-1-2009 (первого разряда по ГОСТ 8.021-2005).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к весам электронным GBB 14202S-0CE

ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Инструкция № 68н «О порядке учета и хранения драгоценных металлов, драгоценных камней, продукции из них и ведения отчетности при их производстве, использовании и обращении», утверждена Приказом Министерства финансов Российской Федерации от 29.08.2001 г.

лист № 5 всего листов 5

Инструкция Центрального банка России от 30 ноября 2000 г. № 94-И «О порядке определения массы драгоценных металлов и драгоценных камней и исчисления их стоимости в Банке России и кредитных организациях».

Техническая документация фирмы «Sartorius Weighing Technology GMBH», Германия.

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;

выполнение государственных учетных операций; проведение банковских, налоговых и таможенных операций.
