Газоанализаторы трассовые LD 500 Назначение средства измерений
Газоанализаторы трассовые LD500 предназначены для измерения среднего по трассе содержания загрязняющих газов в атмосферном воздухе и загрязняющих газов и кислорода в промышленных выбросах.
Описание
Принцип действия газоанализаторов заключается в регистрации спектров поглощения газов, содержащихся в атмосферном воздухе или промышленных выбросах, и дальнейшем расчете их массовой концентрации на основе полученных спектров поглощения.
Газоанализаторы в исполнении для анализа выбросов состоят из блока излучателя, блока приемника излучения, световода (оптоволоконного кабеля), коммуникационного кабеля и центрального блока. Излучение от лазера, который находится в центральном блоке, поступает по оптоволоконному кабелю в блок излучателя, проходит трассу измерения и поступает в блок приемника излучения, в котором находится детектор (фотодиод) и затем сигнал от детектора по коммуникационному кабелю поступает в центральный блок, где рассчитывается концентрация и создается архив данных. Центральный блок находится в закрытом помещении при нормальных климатических условиях.
В исполнении для анализа атмосферного воздуха приемник и передатчик совмещены в одном блоке (приемопередатчике) а для создания трассы измерения используется отражатель.
Излучение от лазера, установленного в центральном блоке, поступает по световоду в приемопередатчик, проходит трассу измерения и поступает на детектор, размещенный в приемопередатчике, и от него электрический сигнал передается по коммуникационному кабелю в центральный блок, находящегося в закрытом помещении при нормальных климатических условиях.
Излучатель и приемник (или отражатель и приемопередатчик) могут быть установлены на расстоянии от 1 метра до 1000 метров друг от друга.
Управление прибором происходит с помощью внешней клавиатуры, дисплея центрального блока или монитора.

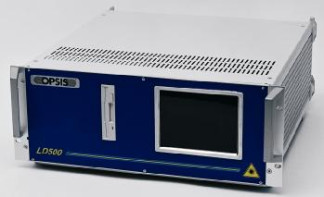

Внешний вид центрального блока показан на рисунке 1.
Программное обеспечение
Газоанализаторы оснащены встроенным ПО, которое управляет работой прибора отображает результаты, обрабатывает, передает и хранит полученные данные.
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
LD500 | LD500.EXE | 7.21 | * | — |
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации
Все ПО является метрологически значимым и выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение сигнала от детектора;
■ расчет концентраций;
■ обработка и хранение результатов измерений;
■ построение калибровочных зависимостей;
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
Метрологические характеристики при анализе атмосферного воздуха:
Определяемый компонент | Диапазон показаний, (при длине трассы 500 м), мг/м3 | Диапазон измерений, (при длине трассы 500 м), мг/м3 | Пределы допускаемой основной приведенной погрешности, % |
NH3 | от 0 до 100 | от 0 до 0,5 | ±20 |
HF | от 0 до 10 | от 0 до 0,05 | ±20 |
HCl | от 0 до 100 | от 0 до 0,5 | ±20 |
CO | от 0 до 100 | от 0 до 100 | ±20 |
Метрологические характеристики при анализе промышленных выбросов:
Определяемый компонент | Диапазон показаний, (при длине трассы 1 м), мг/м3 | Диапазон измерений, (при длине трассы 1 м), мг/м3 | Пределы допускаемой основной приведенной погрешности, % |
HCl | от 0 до 5 000 | от 0 до 5 000 | ±15 |
CO | от 0 до 100 % | от 0 до 100 % | ±15 |
O2 | от 0 до 21 % | от 0 до 21 % | ±15 |
HF | от 0 до 5 000 | от 0 до 0,05 | ±15 |
NH3 | от 0 до 5 000 | от 0 до 5 000 | ±15 |
CO2 | от 0 до 100 000 | от 0 до 100 000 | ±15 |
Ш4 | От 0 до 100% | от 0 до 100% | + 15 |
Диапазон показаний температуры промышленных выбросов: от 0 до 1400 оС.
Дополнительная погрешность от изменения температуры окружающей среды в диапазоне рабочих температур (в месте нахождения излучателя/приемника/ приемопередатчика/ отражателя): не более 0,25 от основной погрешности на каждые 10 оС.
Технические характеристики:
Габаритные размеры центрального блока, мм, не более | 470х440х200 |
Масса центрального блока, кг, не более | 20 |
Габаритные размеры, мм, не более: | |
- блока излучателя, (Д х Ш х В) | 385х200х115 |
- блока приемника, (Д х Ш х В) | 350х200х120 |
- приемопередатчика (Д х Ш х В) | 900х200х380 |
- отражателя, (Д х Ш х В) | 350 х120х275 |
Масса, кг, не более: | |
- блока излучателя | 7 |
- блока приемника | 7 |
- приемопередатчика | 30 |
- отражателя | 5 |
Средний срок службы, лет | 8 |
Наработка на отказ, ч, не менее | 40 000 |
Потребляемая мощность, В А, не более: | 110 |
Напряжение питания частотой 50±1 Гц, В | 220±22 |
Условия эксплуатации:
- диапазон атмосферного давления, кПа | от 84 до 106 |
- диапазон относительной влажности окружающего воздуха (при 25 оС), %: - для излучателя/приемника/ приемопередатчика/ отражателя, - для центрального блока | не более 95 не более 80 |
- диапазон температур окружающего воздуха: - для излучателя/приемника/ приемопередатчика/ от о ражателя, С - для центрального блока | от минус 40 до плюс 80 от 18 до 25 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики или типографским способом и на левую панель блока управления в виде наклейки.
Комплектность
- газоанализатор в комплекте;
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
- методика поверки МП-242-1462-2012.
Поверка
осуществляется по документу «МП-242-1462-2012. Газоанализаторы трассовые LD 500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
25.11.2012 года.
Основные средства поверки: Стандартные образцы состава газовых смесей: ГСО 91602008 (NH3), ГСО 4279-87 (NH3), ГСО 4280-87 (NH3), ГСО 9257-2008 (HCl), ГСО 9551-2010 (HF), ГСО 3771-87 (СО2), ГСО 3774-87 (СО2), ГСО 4422-88 (СО), ГСО 3953-87 (О2). ГСО 3894-87 (СН4), ГСО 3805-87 (СО), ГСО 9757-2001 (СО)
Сведения о методах измерений
Сведения приведены в документе «Газоанализаторы трассовые LD 500. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к газоанализаторам
1 ГОСТ 8.578-2008 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 ГОСТ 13320-81 “Газоанализаторы промышленные автоматические. Общие технические условия”.
3 Техническая документация фирмы-изготовителя.
Рекомендации к применению
при осуществлении деятельности в области охраны окружающей среды и при выполнении работ оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
