Назначение
Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС - М/Н» (далее - колонка) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Описание
Колонки состоят из гидравлической системы, включающей электромагнитный клапан 1314, изготовитель «Automatic Control valves», Испания, или PV, изготовитель «Asco Joucomatic Ltd», Великобритания, насосный моноблок T-75, изготовитель «BЕNNETT», США, или 0S1111-A(B), изготовитель «TOKICO», Япония, измеритель объема SB-100, изготовитель «BENNETT Inc.», США, или 1S1117-B, изготовитель «TOKICO», Япония, или С-Meter РА-024, или C+Meter или V-Meter, изготовитель «Gilbarco GmbH & CO. KG», Германия, датчик импульсов «01-08d» или «01-09d» или «02-07», изготовитель «Eltomatic A/S», Дания, или «SPG-3», изготовитель «TOKICO TECHNOLOGY LTD», Япония, раздаточный шланг с пистолетом, индикатор и электронного блока и устройство дистанционного управления ТОПАЗ-106-К2-2МР ЭМС ЖКД, изготовитель ООО «ТОПАЗ-ЭЛЕКТРО», Россия,.
Колонки ДЖЕНЕРАЛ ПАМПС-М/Н имеют одну, две, три, четыре или пять гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с 2-х сторон одним видом топлива.
Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом - сателлит.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.
Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронный блок колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость
Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Колонки при выпуске имеют следующее обозначение:
«ДЖЕНЕРАЛ ПАМПС - М/Н» ХХ.Х.Х.Х.Х.Х, где первая цифра - количество выдаваемых видов топлива -1, 2, 3, 4 или 5; вторая цифра - количество раздаточных рукавов: 1, 2, 4, 6, 8 или 10;
третья цифра - номинальный расход: 1 - 50 л/мин; 2 - 80(100) л/мин; 3 - 160 л/мин; четвертая цифра - наличие системы возврата шланга:
0 - без системы возврата шланга; 1 - с системой возврата шланга; пятая цифра - тип насоса: 0 - погружной; 1 - всасывающий; шестая цифра - наличие системы отвода паровоздушной смеси:
0 - без газовозврата; 1 - с газовозвратом. седьмая цифра - наличие сателлита: 0-без сателлита;1- один сателлит; 2 - два сателлита. Общий вид модификаций колонки представлен на рисунке 1 и 2
12.Х.0.Х.Х.Х (22.Х.0.Х.Х.Х)
24.Х.0.Х.Х.Х
36.Х.0.Х.Х.Х
12.Х.1.Х.Х.Х
48.Х.0.Х.Х.Х
50.Х.0.Х.Х.Х
(22.Х.1.Х.Х.Х)
48.Х.1.Х.Х.Х
24.Х.1.Х.Х.Х
36.Х.1.Х.Х.Х
В колонках предусмотрено опломбирование измерителя объема поршневого, микропроцессора электронного отсчетного устройства и указателя суммарного учета.
Схемы пломбирования измерителей объема с датчиком импульсов, микропроцессора электронного отсчетного устройства и указателя суммарного учета представлены на рисунке 3 и
4 соответственно.

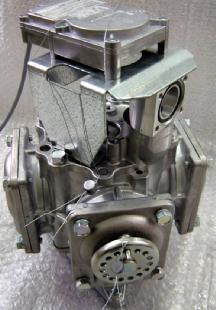

Измеритель объема «Bennett Inc.»
а
ф ф^ S 5
Программное обеспечение (ПО) ТРК является встроенным и реализовано в микроконтроллере. Микроконтроллер ТРК размещен в блоке управления. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом блока управления, который пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики ТРК, ограничен паролем администратора и паролем юстировки. В ПО имеется счетчик количества изменений параметров, влияющих на метрологические характеристики ТРК, и не сбрасываемый счетчик обновлений ПО.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера «Настройка/работа» блока управления в положении «Работа», равно как и не могут быть изменены параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
Топаз-106К2-2МР ЖКД | V.302 (xxx) 71(x) х = 0.9 | 302 (xxx)71(x) х = 0.9 | -* | -* |
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Технические характеристики
Номинальный расход, ±10 %, л/мин | 50; | 80; 100; | 160. |
Наименьший расход, ±10 %, л/мин | 5; | 10; | 10. |
Минимальная доза, л | 2; | 10; | 10. |
±0,5;
±0,25.
±0,5;
±0,25.
|0,25|.
9 999,99;
99,99;
9 999,99. 9 999 999.
0,01;
0,01;
0,01.
1.
20.
4,2±0,1; 5,9±0,1.
0,75;
0,75;
1,5.
(220; 380)-15%. 50±1.
12.
Пределы допускаемой основной относительной погрешности при температуре (20±5) °С, %:
- при минимальной дозе
- при дозе больше минимальной
Допускаемые изменения основной относительной погрешности при температуре отличной от (20±5) °С, в пределах температур окружающей среды и топлива от минус 40 до плюс 50 °С, %, не более
- при минимальной дозе
- при дозе больше минимальной Сходимость показаний, %
Верхний предел показаний указателя разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Верхний предел показаний указателя суммарного учета, л Дискретность показаний указателя разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Дискретность показаний указателя суммарного учета, л, не менее
Номинальная тонкость фильтрования, мкм Длина раздаточного рукава, м, не менее Мощность привода насоса на один рукав, кВт, не более Электропитание колонки от сети переменного тока:
- напряжение, В
- частота, Г ц
Средний срок службы, лет
Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 оС до плюс 50 оС и относительной влажности от 30 % до 100 % и температуре топлива от плюс 35 оС до минус 40 оС для бензина и от плюс 50 оС до минус 40 оС (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.
Модификация | Г абаритные размеры, мм (Д х Ш х В) | Масса, кг, не более |
12.Х.0.Х.Х.Х | 1033 х578х2100 | 210 |
22.Х.0.Х.Х.Х | 1033х578х2100 | 235 |
24.Х.0.Х.Х.Х | 1160х578х2100 | 240 |
36.Х.0.Х.Х.Х | 1630х578х2100 | 270 |
48.Х.0.Х.Х.Х | 2095х578х2100 | 300 |
50.Х.0.Х.Х.Х | 2660х578х2100 | 335 |
12.Х.1.Х.Х.Х | 1045х578х1835 | 235 |
22.Х.1.Х.Х.Х | 1045х578х1835 | 245 |
24.Х.1.Х.Х.Х | 1220х578х1835 | 290 |
36.Х.1.Х.Х.Х | 1700х578х1835 | 345 |
48.Х.1.Х.Х.Х | 2170х578х1835 | 400 |
50.Х.1.Х.Х.Х | 2860х578х1835 | 460 |
Сателлит | 490 х 490 х 2300 | 40 |
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
1 Колонка (модификация по заказу)
- 1 шт.
- 1 комплект
- 1 комплект
- по 1 экз.
2 Запчасти и принадлежности
3 Эксплуатационная документация на колонку
4 Эксплуатационная документация на принадлежности
Поверка
осуществляется по МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки». Основное поверочное оборудование:
- при первичной поверке мерники 2 разряда вместимостью 10, 20, 50,100,150 и 200 л с основной погрешностью не более ±0,08 % по ГОСТ 8.400-80;
- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50, 100, 150 и 200 л с основной погрешностью не более ±0,1 % по ГОСТ 8.400-80.
Сведения о методах измерений
изложены в Руководстве по эксплуатации на колонки «ДЖЕНЕРАЛ ПАМПС - М/Н».
Нормативные документы, устанавливающие требования к колонкам топливораздаточным «ДЖЕНЕРАЛ ПАМПС - М/Н»
1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».
Рекомендации к применению
осуществление торговли и товарообменных операций.
