| Номер в госреестре | 53152-18 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | ДЖЕНЕРАЛ ПАМПС-М/Н |
| Изготовитель | ООО "Невская Звезда", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС-М/Н» (далее - колонки) предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерительной аппаратурой - измерителем объема топлива, проходящего через колонку, в единицах объема. При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры. Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов. Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство - блок индикации и управления (БИУ) колонок, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.
Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Колонки имеют модульную конструкцию и могут иметь от 1 до 5 модулей (блоков), каждый из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с 2-х сторон одним видом топлива.
Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом - сателлит.
Колонки состоят из:
- корпуса;
- гидравлической системы;
- раздаточных рукавов с пистолетом;
- БИУ.
Гидравлическая система включает:
- электромагнитный клапан 1314, производства фирмы «Automatic Control valves», Испания, или PV, производства фирмы «Asco Joucomatic Ltd», Великобритания, или 6222, производства фирмы «Burkert Werke GmbH», Германия, или U 401-A, U 401-B производства фирмы «M&M Petrol Ekipmanlan Sanayi ve Ticaret Ltd. Sti.», Турция, или DV1050Ex производства фирмы «Zhejiang Chunhui Intelligent Control Co., Ltd», Китай;
- насосный моноблок T-75, производства фирмы «:ВЕКЫЕТТ», США, или 0S1111-A(B), производства фирмы «TOKICO» (Hitachi), Япония или ZYB-50 производства фирмы «Maide Machine Co.,Ltd», Китай;
- измеритель объема SB-100, изготовитель «BENNETT Inc.», США, или 1S1117-B, производства фирмы «TOKICO», Япония, или С-Meter РА-024, или C+Meter или V-Meter, производства фирмы «Gilbarco GmbH & CO. KG», Германия или RSJ-50, производства фирмы «Maide Machine Co.,Ltd», Китай;
- датчик импульсов «01-08d» или «01-09d» или «02-07», производства фирмы «Eltomatic A/S», Дания, или «SPG-3», производства фирмы «TOKICO TECHNOLOGY LTD», Япония или MKR-P50 производства фирмы «M&M Petrol Ekipmanlan Sanayi ve Ticaret Ltd. Sti.», Турция.
В качестве БИУ используются ТОПАЗ-106-К2-2МР ЭМС ЖКД или ТОПАЗ-306БУ9-01, производства ООО «ТОПАЗ-ЭЛЕКТРО», Россия, или GP510, производства ООО «Невская Звезда», Россия.
Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом - сателлит.
Колонки при выпуске имеют следующее обозначение:
«ДЖЕНЕРАЛ ПАМПС-М/Н» Х1Х2.Х3.Х4.Х5Х Х7, где «ДЖЕНЕРАЛ ПАМПС-М/Н - обозначение типа колонки;
Х1Х2 - количество видов отпускаемого топлива и раздаточных рукавов:
12 - один вид топлива, два раздаточных рукава;
22 - два вида топлива, два раздаточных рукава;
24 - два вида топлива, четыре раздаточных рукава;
36 - три вида топлива, шесть раздаточных рукавов;
48 - четыре вида топлива, восемь раздаточных рукавов;
50 - пять видов топлива, десять раздаточных рукавов;
Х3 - номинальный расход: 1 - 50 л/мин; 2 - 80 л/мин; 3 - 100 л/мин; 4 - 160 л/мин;
Х4 - наличие системы возврата шланга: 0-без системы возврата шланга; 1- с системой возврата шланга;
Х5 - наличие системы отвода паровоздушной смеси: 0 - без газовозврата; 1 -с газовозвратом;
Х6 - тип насоса: 0 - погружной; 1 - всасывающий;
Х7 - наличие сателлитов: 0 - без сателлитов; 1 - один сателлит; 2- два сателлита;
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «ДЖЕНЕРАЛ ПАМПС-М/Н» 36.2.1.1.0.0
Топливораздаточная колонка «ДЖЕНЕРАЛ ПАМПС-М/Н», для трех видов топлива, с шестью раздаточными рукавами, с номинальным расходом 80 л/мин, с системой возврата шланга, с насосом всасывающего типа, без газовозврата, без сателлита.

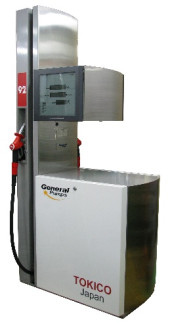

_Общий вид модификаций колонок представлен на рисунках 1 и 2._
24.Х.0.Х.Х.Х
36.Х.0.Х.Х.Х
12.Х.0.Х.Х.Х (22.Х.0.Х.Х.Х)
Схемы пломбирования измерителей объема с датчиком импульсов, микропроцессора электронного отсчетного устройства и указателя суммарного учета представлены на рисунках
3 - 6.
Измеритель объема «Gilbarco GmbH & CO. KG» Измеритель объема «Tokico»
Места пломбирования Для нанесения знака поверки
Измеритель объема ««Zhejiang Maide Machine Co.,Ltd»
ТОПАЗ-ЗО6БУ9 Рисунок 4 - Схемы пломбирования защитной крышки тумблера «Настройка/работа» отсчетного устройства БИУ
Программное обеспечение (ПО) колонок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в БИУ колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом БИУ и защитной крышкой тумблера «Настройка/работа» отсчетного устройства, которая пломбируется как показано на рисунке 3, а также защищен паролем администратора и паролем юстировки.
Конструкция колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонках имеется механическая защита измерителей объема, как показано на рисунке 3 и отсутствие программно-аппаратных интерфейсов связи. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки тумблера «Настройка/работа» отсчетного устройства в положении «Работа», равно как и не могут быть изменены метрологически значимые параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные Г | [О | ||
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | GP510 | Топаз-306БУ9-01 | Топаз-106К2-2МР ЭМС ЖКД |
| Номер версии (идентификационный номер) ПО | 510(хх) | 2021-81(хххх)8(хх) | 540-62(ххх)99(х) |
| Цифровой идентификатор ПО | -* | -* | -* |
| где х принимает значения от 1 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальный расход через один раздаточный рукав, дм3/мин (л/мин) | 50+5 | 80+8 | 100+10 | 160+16 |
| Наименьший расход через один раздаточный рукав, дм3/мин (л/мин) | 5 | 10 | 10 | 10 |
| Минимальная доза выдачи, дм (л) | 2 | 10 | 10 | 10 |
| Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха и топлива (20+5) °С, %: - при минимальной дозе - при дозе больше минимальной | +0,5 +0,25 | |||
| Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной (20+5) °С, в пределах температур от минус 40 до плюс 50 °С, %, не более | +0,25 | |||
| Сходимость показаний, % | |0,25| | |||
| Максимальное давление, МПа | 0,05 | |||
| Верхний предел показаний указателя разового учета: - выданного количества топлива, л - цены за 1 л, руб. - стоимости за выданную дозу, руб. | 9 999,99 99,99 9 999,99 | |||
| Верхний предел показаний указателя суммарного учета , л | 9 999 999 | |||
| Дискретность показаний указателя разового учета: - выданного количества топлива, л - цены за 1 л, руб. - стоимости за выданную дозу, руб. | 0,01 0,01 0,01 | |||
| Дискретность показаний указателя суммарного учета, л, не менее | 1 | |||
| Номинальная тонкость фильтрования, мкм | 20 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Длина раздаточного рукава, м, не менее | 4,5 |
| Общее количество раздаточных рукавов, шт., не более | 10 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от -40 до +50 от 30 до 100 от -40 до +35 от -4011 до +50 |
| 1 | 2 |
| Параметры электропитания от сети переменного тока: - напряжение, В | от 195,5 до 253 от 323 до 418 |
| - частота, Гц | 50+1 |
| Потребляемая мощность, кВПА, не более; - при номинальном расходе 50 дм3/мин (л/мин) - при номинальном расходе 80 и 100 дм3/мин (л/мин) - при номинальном расходе 160 дм3/мин (л/мин) | 5 5 5 о" о" ^ |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч, не менее | 12000 |
| Маркировка взрывозащиты, не ниже | 1ЕхПВТ3 |
Габаритные размеры и масса колонок указаны в таблице 4.
Таблица 4 - габаритные размеры и масса колонок
| Модификация | Габаритные размеры, мм (Д х Ш х В) | Масса, кг, не более |
| 12.Х.0.Х.Х.Х | 1033х578х2100 | 210 |
| 22.Х.0.Х.Х.Х | 1033х578х2100 | 235 |
| 24.Х.0.Х.Х.Х | 1160х578х2100 | 240 |
| 36.Х.0.Х.Х.Х | 1630х578х2100 | 270 |
| 48.Х.0.Х.Х.Х | 2095х578х2100 | 300 |
| 50.Х.0.Х.Х.Х | 2660х578х2100 | 335 |
| 12.Х.1.Х.Х.Х | 1045х578х1835 | 335 |
| 22.Х.1.Х.Х.Х | 1045х578х1835 | 395 |
| 24.Х.1.Х.Х.Х | 1220х578х1835 | 490 |
| 36.Х.1.Х.Х.Х | 1700х578х1835 | 545 |
| 48.Х.1.Х.Х.Х | 2170х578х1835 | 650 |
| 50.Х.1.Х.Х.Х | 2860х578х1835 | 760 |
| Сателлит | 490х490х2300 | 40 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка (исполнение по заказу) | «ДЖЕНЕРАЛ ПАМПС-М/Н» | 1 шт. |
| Руководство по эксплуатации | ДП.5011.004 РЭ | 1 экз. |
| Запасные части | - | По заказу |
осуществляется по:
- МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»
(при первичной и периодической поверке);
- МИ 2895-2004 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).
Основные средства поверки: по документу МИ 1864-88:
- рабочие эталоны единицы объема жидкости 2-го разряда по приказу Росстандарта от 07.02.2018 № 256 (мерники эталонные 2-го разряда по приказу Росстандарта от 07.02.2018 № 256), вместимостью 5, 10, 20, 50, 100 дм3 с основной погрешностью не более ±0,1 %.
по документу МИ 2895-2004:
- рабочие эталоны единицы объема жидкости 2-го разряда по приказу Росстандарта от 07.02.2018 № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11), вместимостью 10, 20, 50 дм3 с основной погрешностью не более ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и крышки микопроцессора БИУ, как показано на рисунках 3 - 6.
приведены в эксплуатационной документации.
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-004-72478167-2012 Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС-М/Н». Технические условия
