Анализаторы газопроницаемости и пористости ПИК-ПП, 53157-13

Документы
Карточка СИ
Номер в госреестре 53157-13
Наименование СИ Анализаторы газопроницаемости и пористости
Обозначение типа СИ ПИК-ПП
Изготовитель ЗАО "Геологика", г.Новосибирск
Год регистрации 2013
Срок свидетельства 04.04.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Анализаторы газопроницаемости и пористости ПИК-ПП (далее - анализаторы) предназначены для измерений коэффициента газопроницаемости и открытой пористости горных пород.

Описание

Принцип действия анализаторов основан на законе Бойля-Мориотта, где базовая характеристика фильтрационно-емкостных свойств породы определяется по расходу газа гелия, прошедшего через испытанный образец при постоянном давлении.

Технологической особенностью определения пористости является то, что нагнетание гелия в исследуемый образец происходит с обоих его торцов, что обеспечивает уравновешивание порового давления по образцу. Использование давления гелия до 200 psi (12 атм.) позволяет проводить исследование образцов с очень низкой проницаемостью.

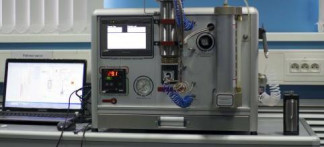

Анализатор представляет собой настольный измерительный прибор с системой подачи газа и электронными блоками для контроля процесса измерения и обработки данных.

Подача образцов керна горных пород осуществляется вручную.

Сбор и хранение данных осуществляется при помощи персонального компьютера и специального программного обеспечения.

Управление работой анализатора осуществляется посредством внешнего компьютера с программным обеспечением.

Программное обеспечение

Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Порозиметр

Порозиметр

1.0

cd3850221094dc0da

3c77033fd0fac11

Md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значения

характеристик

Диапазон измерений коэффициента газопроницаемости, 10-3 мкм2 (миллидарси)

0,1 - 5000

Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности измерений коэффициента газопроницаемости, в диапазоне от 0,1 миллидарси до 1 миллидарси, 10-3 мкм2 (миллидарси)

0,02

Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений коэффициента газопроницаемости, свыше 1 миллидарси до 5000 миллидарси, %

3

Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости в диапазоне от 0,1 миллидарси до 1 миллидарси, 10-3 мкм2 (миллидарси)

± 0,05

Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости в диапазоне свыше 1 миллидарси до 5000 миллидарси, %

± 8

Диапазон измерений открытой пористости, %

0,6 - 40

Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности измерений открытой пористости в диапазоне от 0,6 % до 10 %, %

0,1

Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений открытой пористости свыше 10 % до 40 %, %

2

Пределы допускаемой абсолютной погрешности измерений открытой пористости в диапазоне от 0,6 % до 10 %, %

± 0,5

Пределы допускаемой относительной погрешности измерений открытой пористости в диапазоне свыше 10 % до 40 %, %

± 6

Диапазон показаний коэффициента газопроницаемости, 10-3 мкм2 (миллидарси)

0,01-10000

Диапазон показаний открытой пористости, %

0,01 - 40

Напряжение электрической питающей сети, В

220 ± 22

Частота переменного тока, Гц

50

Габаритные размеры измерительного блока, мм

1150 х 800 х900

Масса, кг

110

Условия эксплуатации:

-    температура окружающего воздуха, оС

-    влажность относительная, %, не более

от 10 до 30 80 %

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Анализатор газопроницаемости и пористости ПИК-ПП

1

Программное обеспечение «Порозиметр»

1

Руководство по эксплуатации

1

Методика поверки МП 60-251-2012

1

Поверка

осуществляется по документу МП 60-251-2012 «ГСИ. Анализатор газопроницаемости и пористости ПИК-ПП. Методика поверки», утвержденному ФГУП «УНИИМ» от

07.12.2012 г.

Эталонные средства измерений, используемые при поверке:

- стандартные образцы газовой проницаемости и пористости горных пород ГСО 8956-2008 (интервал допускаемых аттестованных значений открытый пористости от

0,05 до 40 %, границы допускаемой относительной погрешности аттестованного значения

2 %, интервал допускаемых аттестованных значений коэффициента газопроницаемости от 0,1 до 5000 миллидарси, границы допускаемой относительной погрешности аттестованного значения 2 %).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации (ГЕОЛ 203.00.00.000 РЭ).

Нормативные и технические документы, устанавливающие требования к анализаторам газопроницаемости и пористости ПИК-ПП

Технические условия ТУ 4317-002-64359939-2012 фирмы изготовителя ЗАО «Геологика» (Россия).

Рекомендации к применению

Анализаторы газопроницаемости и пористости ПИК-ПП применяются вне сферы государственного регулирования обеспечения единства измерений.

всего листов 4
