Установка поверочная FullCut, 53160-13

Назначение

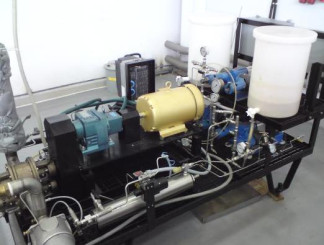

Установка поверочная «FullCut» (далее - установка) предназначена для воспроизведения объемного влагосодержания нефти и нефтепродуктов.

Описание

Установка представляет собой единичный экземпляр с заводским № 1.

Принцип действия установки основан на создании поверочной смеси с заданным объемным влагосодержанием путем точного дозирования компонентов и создания на их основе равномерной смеси.

Установка состоит из:

-    замкнутого рабочего гидравлического контура трубопровода, в котором циркуляция поверочной смеси обеспечивается насосом с электроприводом;

-    термостата, поддерживающего температуру поверочной смеси со стабильностью

±0,5 °С;

-    автоматизированной системы заполнения и дозирования компонентов поверочной смеси (масло или нефть, вода).

Изменение концентрации воды и масла (нефти) в смеси осуществляется с помощью трех инжекционных насосов. Один предназначен для впрыска в контур масла (нефти), второй для впрыска воды при поверке в диапазоне влагосодержания от 0 до 100 % объемной доли воды и третий - для впрыска воды при поверке в диапазоне влагосодержания от 0 до 20 % объемной доли воды.

Технические характеристики

Диапазон воспроизведения влагосодержания, % объемной доли воды

Пределы допускаемой абсолютной погрешности, не более, % объемной доли воды:

-    при воспроизведении влагосодержания в диапазоне от 0 до 0,5 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 0,5 до 2 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 2 до 4 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 4 до 10 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 10 до 20 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 20 до 70 % объемной доли воды

-    при воспроизведении влагосодержания в диапазоне от 70 до 100 % объемной доли воды

Диапазон рабочей температуры поверочной смеси (при условии однофазности потока), °С Максимальное рабочее давление смеси, МПа

от 0 до 100

± 0,01 ± 0,02 ± 0,04 ± 0,07 ± 0,09 ± 0,50 ± 0,70

от минус 10 до плюс 100 1,0

Диапазон скорости потока поверочной смеси, м/с    от 0,7 до 4,6 Габаритные размеры:

-    длина, мм    2286

-    ширина, мм    1285

-    высота, мм    2007 Количество одновременно    поверяемых влагомеров,

шт.    от 1 до 3

Срок службы, не менее, лет    10

Условия эксплуатации

Рабочие жидкости, используемые для создания масло по ГОСТ 982 или нефть, поверочной смеси    соответствующая по степени

подготовки ГОСТ Р 51858, вода дистиллированная по ГОСТ 6709

Диапазон содержания массовой доли соли в    смеси от 0,5 до15 (водной фазе), %

Диапазон температуры окружающей среды, °С    от плюс 15 до плюс 25

Напряжение питания, В    220/205/240

Частота питания, Гц    50 ± 1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом в левом верхнем углу.

Комплектность

Единичный экземпляр установки поверочной «FullCut», заводской № 1.

Методика поверки.

Руководство по эксплуатации.

Поверка

осуществляется по документу «Инструкция. ГСИ. Установка поверочная «FullCut». Методика поверки», регистрационный номер МП 0031-6-2012, утвержденному ГЦИ СИ ФГУП ВНИИР 1 декабря 2012 года.

Перечень основных средств поверки:

-    Государственный первичный специальный эталон единицы объемного влагосодержания нефти и нефтепродуктов ГЭТ 87-2011;

-    компаратор для передачи значения единицы объемного влагосодержания от Государственного первичного специального эталона к УП», диапазон измерений от 0 до 100 % объемной доли воды, среднее квадратическое отклонение результатов измерений от 3 10-3 до 2 10-2 % объемной доли воды в зависимости от диапазона;

-    титратор по методу К. Фишера с относительной погрешностью определения количества воды не более 3 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на установку поверочную «FullCut».

Нормативные и технические документы, устанавливающие требования к установке

1.    ГОСТ 8.190-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения объемного влагосодержания нефти и нефтепродуктов.

2.    Техническая документация фирмы «Phase Dynamics Inc.», США.

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.190-76.
