Назначение
Усилитель измерительный АР5200 (далее по тексту - усилитель) предназначен для измерения и преобразования выходного сигнала пьезоэлектрических виброизмерительных преобразователей или преобразователей со встроенной электроникой типа ICP в напряжение, пропорциональное виброускорению.
В комплекте с виброизмерительными преобразователями, усилитель может применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д. - далее датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме усилителя заряда или усилителя напряжения при работе с датчиками со встроенным усилителем типа ICP.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента усиления для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Усилитель позволяет обеспечить индикацию результатов измерений среднего квадратического значения (СКЗ) выходного напряжения на дисплее.
Конструкция усилителя допускает многоканальное исполнение в одном корпусе.

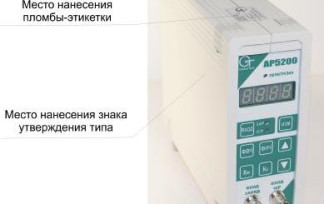

Внешний вид одноканального исполнения усилителя представлен на рисунке 1.
Максимальный входной заряд (пик), пКл, не менее | 105 |
Максимальное входное напряжение (пик), В, не менее | 10 |
Коэффициент усиления по заряду (шаг 1, 2, 5), мВ/пКл | от 0,1 до 1000 |
Коэффициент усиления по напряжению (шаг 1, 2, 5) | от 1 до 1000 |
Диапазон нормирования (шаг 0,01) коэффициента усиления | от 1 до 9,99 |
Пределы основной относительной погрешности установки коэффициента усиления на частоте 1 кГц, %: - в диапазоне от 0,1 до 200 - в диапазоне от 500 до 1000 | ±0,8; ±1,6 |
Пределы дополнительной погрешности установки коэффициента усиления в температурном диапазоне от 0 до плюс 40 °С, % | ±0,5 |
Рабочий диапазон частот с затуханием на границах минус 10 %, Гц. | от 0,3 до 100000 |
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 3 до 30000 Гц, % | ±0,4 |
Частоты среза встроенных ФВЧ (шаг 0,1; 1; 10; 100 Гц) со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, Гц | от 0,3 до 200 |
Частоты среза встроенных ФНЧ (шаг 0,1; 1; 10 кГц) со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, кГц | от 0,1 до 100 |
Максимальное выходное напряжение (пик), В, не менее | ±10 |
Пределы основной относительной погрешности измерения СКЗ напряжения выходного сигнала в диапазоне от 100 мВ до максимального и в диапазоне частот от 20 до 100000 Гц, % | ±1,0 |
Пределы дополнительной погрешности измерения СКЗ напряжения выходного сигнала в температурном диапазоне от 0 до плюс 40°С, % | ±0,5 |
Выходное сопротивление, Ом, не более | 100 |
СКЗ шума, приведенного к входу, в режиме усилителя напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более | 10 |
СКЗ шума, приведенное к входу, в режиме усилителя заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более | 10-2 |
Режим питания датчиков со встроенным усилителем типа ICP: - напряжение, В - ток, мА | 22±2; 4,0±1,1 |
Время установления рабочего режима, с, не более | 10 |
Время непрерывной работы, ч, не менее | 8 |
Питание от внешнего источника напряжения постоянного тока, В | 12±2 |
Ток потребления (для 1-го канала), мА, не более | 300 |
Г абаритные размеры усилителя (одноканальное исполнение) не более: ширина 64 мм; высота 170 мм; глубина 220 мм.
Масса усилителя (одноканальное исполнение) не более 1,1 кг.
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от 0 до плюс 40 °С;
- относительная влажность воздуха до 80 % при 25 °С;
- переменное магнитное поле с напряженностью до 80 А/м частотой 50 Гц. Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносится на боковую панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.007ПС и руководства по эксплуатации АБКЖ. 431134.007РЭ типографским способом в левом верхнем углу.
Комплектность
Обозначение | Наименование | Количество |
АБКЖ.431134.007 | Усилитель измерительный АР5200 | 1 |
| Экранирующая заглушка | 3 |
| Блок питания AS05-02 (~220/+12 В, 500 мА) | 1 |
АБКЖ.431134.007ПС | Усилитель измерительный АР5200. Паспорт | 1 |
АБКЖ.431134.007РЭ | Усилитель измерительный АР5200. Руководство по эксплуатации | одно на партию |
А3009.335.МП-12 | Усилители измерительные АР5200. Методика поверки |
Поверка
осуществляется по документу А3009.335.МП-12 «Усилители измерительные АР5200. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в 2012 г. Основные средства поверки: калибратор универсальный Н4-16, мультиметр 34401А.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.007РЭ «Усилитель измерительный АР5200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям измерительным АР5200
1 ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2 МИ 1935-88 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений
2 9
электрического напряжения до 1000 В в диапазоне частот 110 ... 3 10 Гц.
3 АБКЖ.431134.007ТУ Измерительный усилитель АР5200. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
