Назначение
Регистраторы безбумажные Memograph M RSG40 (далее - приборы) предназначены для измерения и регистрации сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления для контроля параметров технологических процессов во всех отраслях промышленности.
Описание
Прибор представляет собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. С обратной стороны корпуса прибора расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232 и USB-устройств. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карты.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш. Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Приборы осуществляют:
- измерение и регистрацию сигналов от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четырехпроводной схеме;
- измерение и регистрацию сигналов от термопар (ТП) с компенсацией температуры «холодных спаев»;
- измерение и регистрацию сигналов силы и напряжения постоянного тока по ГОСТ 26.011-80;
- выдачу аналоговых или импульсных сигналов;
- позиционное регулирование;
- регистрацию, отображение и архивирование результатов измерения аналоговых сигналов, состояния цифрового входа и системных сообщений;
- представление результатов измерения в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
- реагирование на внешние события посредством использования цифровых входов;
- обмен данными с ПК по интерфейсам RS-232/ RS-485, USB и Ethernet.
А
|
14,8 | 30,0 |
28,6 | 41,0 |
Г|К*ГЛ1 WafeUal 43,4 | 52.1 |
г -1ГРШ.ГВ | 59,01 | 76,9 |
□ □□□
а

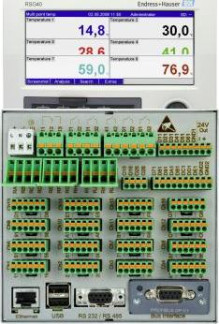

Рисунок 1 - Общий вид прибора
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software
- метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии ПО имеет структуру Х.У^, где:
Х - идентификационный номер firmware;
У - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.
Наименование ПО отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
Memograph M RSG40 | GMU00xA | не ниже v. 2.yy.zz | нет доступа для отображения | нет доступа для отображения |
Для применения прибора в учетно-расчетных операциях предусмотрена защита паролем, которая предотвращает несанкционированный доступ к настройкам прибора.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические характеристики приборов приведены в таблицах 2 - 5.
Таблица 2
Входной сигнал | Диапазон изменения входного сигнала | Пределы допускаемой основной приведенной погрешности, % от диапазона изменения входного сигнала | Пределы допускаемой дополнительной погрешности, % от диапазона изменения входного сигнала/°С |
Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА | ± 0,1 | ± 0,01 |
Напряжение постоянного тока | от -150 до +150 мВ от 0 до 1 В от -1 до +1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от -10 до +10 В от -30 до +30 В |
Частота периодических сигналов | от 0 до 10 кГц |
Таблица 3
Входные сигналы от термопар | Диапазон измерений, °С | Пределы допускаемой основной приведённой погрешности, % от диапазона измерений | Пределы допускаемой дополнительной погрешности, % от диапазона измерений /°С |
J | от -210 до +1200 | ± 0,1 (от -100 °С) | ± 0,01 |
К | от -270 до +1372 | ± 0,1 (от -130 °С) |
T | от -270 до +400 | ± 0,1 (от -200 °С) |
N | от -270 до +1300 | ± 0,1 (от -100 °С) |
L | от -200 до +659 | ± 0,1 (от -100 °С) |
В | от 0 до 1820 | ± 0,15 (от 600 °С) |
S | от -50 до +1768 | ± 0,15 (от 100 °С) |
R | от -50 до +1768 | ± 0,15 (от 100 °С) |
Примечание - Пределы допускаемой абсолютной погрешности канала компенсации температуры «холодного спая» ± 2°С. В качестве термочувствительного элемента применяется термопреобразователи сопротивления Pt100, которые находятся на оборотной стороне прибора на каждом из универсальных входов. Измеренное им значение температуры суммируется с погрешностью канала измерения сигналов термопар.
Входные сигналы от термопреобразователей сопротивления | Диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности | Пределы допускаемой дополнительной погрешности, %/°С * |
Pt100, Pt500 (а = 0,00385 °С-1) 100П, 500П (а = 0,00391 °С-1) | от -200 до +850 | ± 0,1 %* (4-пров. подкл.) ± (0,1 %* + 0,8°С) (3-пров. подключение) ± (0,1 %* + 1,5°С) (2-пров. подключение) | ± 0,01 |
Pt1000 (а = 0,00385 °С-1) 1000П (а = 0,00391 °С-1) | от -200 до +600 |
50М, 100М (а = 0,00428 °С-1) | от -180 до +200 | ± 0,2 %* (4-пров. подкл.) ± (0,2 %* + 0,8°С) (3-пров. подключение) ± (0,2 %* + 1,5°С) (2-пров. подключение) | ± 0,02 |
Pt50 (а = 0,00385 °С-1) 50П (а = 0,00391 °С-1) | от -200 до +850 |
Примечание - * % от диапазона измерений.
Таблица 5
Тип выходного сигнала | Диапазон изменения выходного сигнала | Пределы допускаемой основной приведенной погрешности, % от диапазона изменения выходного сигнала | Пределы допускаемой дополнительной погрешности, % от диапазона изменения выходного сигнала/°С |
Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА | ± 0,1 | ± 0,015 |
Частота периодических сигналов | от 0 до 2 кГц | - |
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до плюс 50 °С (нормальная температура (25±5) °С);
- относительная влажность до 80 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Напряжение питания приборов:
- от 100 до 230 В (±10 %) переменного тока частотой от 50 до 60 Гц (блок питания низкого напряжения);
- 24 В (-10%; +15%) постоянного или переменного тока частотой от 50 до 60 Гц (блок питания сверхнизкого напряжения).
Габаритные размеры, мм, не более 195,2х141 х149,2 (щитовое исполнение);
325х260х322(полевое исполнение);
293.4 х212,6х188 (настольное исполнение). Масса прибора, кг, не более 2,7 (щитовое исполнение);
8,5 (полевое исполнение)
4.4 (настольное исполнение).
Потребляемая мощность, В А, не более 40.
Средний срок службы, лет, не менее 10.
Знак утверждения типа наносится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплектность приборов представлена в таблице 6.
Таблица 6
№ | Наименование | Обозначение | Кол-во | Примечание |
1 | Регистратор безбумажный | Memograph М RSG40 | 1 | С клеммами, согласно заказу |
2 | Крепежные зажимы | | 2 | |
3 | Интерфейсный кабель USB (длина 1,5 м) | | 1 | |
4 | Дополнительная SD - карта (не вставлена в прибор, но входит в комплект поставки) | | 1 | В соответствии с заказом |
5 | Компакт-диск с сервисной программой READWIN2000 | | 1 | |
6 | Вспомогательные принадлежности: - "Industrial Grade" SD карта памяти 256 MБ (71038635) - "Industrial Grade" SD карта памяти 512 MБ (71044060) - кабель USB-A - USB-B, 2 м (71007465) - кабельный набор 71044219 - компакт-диск с сервисной программой Field Data Manager (71113651) или OP-CSERVER (71009768) - полевой корпус RSG40A-H1 - доп. модули 71044020, 71044008, 71044001 - корпус 71035180, - крепление 71035185, - клеммники 71037350, 71037351, 71037363 - винтовые зажимы 71037408, 71037410, 71037411 | | | В соответствии с заказом |
7 | Руководство по эксплуатации на бумажном носителе или на компакт-диске | | 1 | |
8 | Методика поверки | | 1 | |
9 | Паспорт | | 1 | |
осуществляется в соответствии с документом МП 53165-13 «Регистраторы безбумажные Memograph M RSG40. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС»
12.03.2013 г.
Перечень основных средств поверки приведён в таблице 7.
Таблица 7 - Основные средства поверки
Средство измерений | Тип | Основные характеристики |
Калибратор-вольтметр универсальный | В1-28 | Пределы допускаемой основной погрешности: - в диапазоне от 0 до 24 мА ± (0,01 %1и + 0,0015 %1д) - в режиме измерений; ± (0,006 %1и + 0,002 %1д) - в режиме воспроизведений; - в диапазоне от 0 до 0,2 В ± (0,003 %ии + 0,002 %ид) в режиме воспроизведений; - в диапазоне от 0 до 20 В ± (0,003 %ии + 0,0003 %ид) в режиме измерений и воспроизведений; -в диапазоне от 0 до 200 В ± (0,004 %ии + 0,0003 %ид) в режиме воспроизведений |
Магазин сопротивлений | МСР-60М | Диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,02. |
Частотомер электронно-счетный | Ч3-63/1 | Диапазон измеряемых частот синусоидальных сигналов от 0,1 Гц до 1500 МГц, импульсных сигналов от 0,1 Гц до 200 МГц, пределы допускаемой погрешности измерения частоты ± (5 10-7 ± 1 ед. счета) |
Генератор сигналов произвольной формы | 33250А | Диапазон воспроизводимых частот от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала 2-10-6 |
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к регистраторам безбумажным Memograph M RSG40
ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГОСТ Р 8.585-2001 ГОСТ 26.011-80 ГОСТ Р 52931-2008
ГСИ. Термопары. Номинальные статические характеристики преобразования
Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приборы контроля и регулирования технологических процессов. Общие технические условия
ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.027-2001
ГОСТ 8.028-86
ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
