Назначение
Источники питания постоянного тока модульные серии N6700 модификаций N6755А, №756А, №763А, №764А, №755А, №766А, №777А (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Описание
По принципу действия источники питания относятся к импульсным источникам питания.
Источники питания являются электронными устройствами различной мощности, формирующими на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
Конструктивно источники питания представляют собой крейтовую систему и состоят из базового блока (модификации №700В, №701А, №702А или №705В) и встраиваемых сменных модулей (модификации №755А, №756А, №763А, №764А, №755А, №766А, №777А). Это дает возможность гибко изменять конфигурацию системы в зависимости от поставленной задачи при полной аппаратной совместимости всех компонентов.
Базовые блоки №700В, №701А, №702А (рег. № 38545-08, низкопрофильное стоечное исполнение) имеют четыре посадочных места под встраиваемые сменные модули. Максимально допустимая выходная мощность блоков составляет 400, 600 и 1200 Вт соответственно.
Базовый блок №705В (рег. № 48606-11, настольное исполнение) содержит четыре посадочных места для установки встраиваемых сменных модулей и объединяет в одном приборе возможности четырех источников питания, цифрового мультиметра, осциллографа, генератора сигналов произвольной формы и регистратора данных. Максимально допустимая выходная мощность блока составляет 600 Вт.
Модификации встраиваемых сменных модулей источников питания отличаются между собой метрологическими и техническими характеристиками. В зависимости от от выходной мощности они занимают одно или два посадочных места в базовом блоке. Незанятые посадочные места в базовом блоке закрываются специальными фальш-панелями.
Особенности модификаций:
- модификация №777А - базовые характеристики;
- модификации N6755A, N6756A - автоматический выбор пределов, малый уровень шума и повышенная точность, высокая скорость измерения выходных параметров;
- модификации N6763 A, N6764A, N6765A, N6766A - прецизионные характеристики.
Управление режимами работы источников питания осуществляет встроенный в базовый блок микропроцессор. Источники питания могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка выходных напряжений и тока осуществляются независимо друг от друга. В источниках питания реализована функция задержки включения/выключения выхода.
Источники питания могут работать совместно в режиме «Master/Siave» с помощью последовательного или параллельного соединений. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

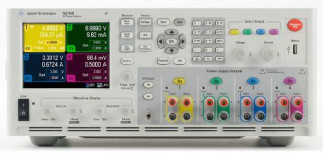

Внешний вид источников питания с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 - 5.
При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Программное обеспечение
Источники питания работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
ПО для мультиметров цифровых И124хА/В | intuiLink for Frequency Counters | 1.2.2 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров
ню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики источников приведены в таблицах 2 - 7.
Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Максимальная выходная мощность, Вт |
N6755A | 0-20 | 0-50 | 500 |
N6756A | 0-60 | 0-17 | 500 |
N6763A | 0-20 | 0-50 | 300 |
N6764A | 0-60 | 0-20 | 300 |
N6765A | 0-20 | 0-50 | 500 |
N6766A | 0-60 | 0-17 | 500 |
N6777A | 0-150 | 0-2 | 300 |
Таблица 3 - Метрологические характеристики встраиваемых сменных модулей источников в _режиме стабилизации выходного напряжения_
Модификация | Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± | Нестабильность выходного напряжения постоянного тока | Уровень пульсаций выходного напряжения (СКЗ), мВ |
при изменении напряжения питания, мВ | при изменении тока нагрузки, мВ |
N6755A | (0,0006 иуст +10 мВ) | ± 0,5 | ± 2 | 1 |
N6756A | (0,0006 иуст+25 мВ) | ± 1,2 | ± 2 | 1 |
N6763A | (0,0003 Иуст +5 мВ) | ± 0,5 | ± 2 | 1 |
N6764A | (0,0003-Иуст +12 мВ) | ± 1,2 | ± 2 | 1 |
N6765A | (0,0003 Иуст +5 мВ) | ± 0,5 | ± 2 | 1 |
N6766A | (0,0003 иуст +12 мВ) | ± ± 1,2 | ± 2 | 1 |
N6777A | (0,001иуст +150 мВ) | ± 15 | ± 68 | 27 |
Примечание - иуст - значение воспроизводимого напряжения |
Таблица 4 - Метрологические характеристики встраиваемых сменных модулей источников _питания в режиме стабилизации выходного постоянного тока_
Модификация | Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока | Нестабильность выходного постоянного тока | Уровень пульсаций выходного напряжения (СКЗ), мВ |
при изменении напряжения питания, мА | при изменении напряжения на нагрузке, мА |
N6755A | ± (0,001 • 1уст+30 мА) | ± 5 | ± 12 | 10 |
N6756A | ± (0,001 Туст +12 мА) | ± 2 | ± 5 | 4 |
N6763A | ± (0,001 • 1уст +15 мА) | ± 5 | ± 12 | 10 |
N6764A | ± (0,00075 1уст +4 мА) | ± 2 | ± 5 | 4 |
N6765A | ± (0,001 • 1уст +15 мА) | ± 5 | ± 12 | 10 |
N6766A | ± (0,00075 1уст +4 мА) | ± 2 | ± 5 | 4 |
N6777A | ± (0,0015 1уст +30 мА) | ± 1 | ± 6 | 6 |
Примечание - 1уст - значение воспроизводимой силы постоянного тока |
питания в режиме измерения выходных величин
Модификация | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, ± | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, ± |
N6755A | (0,001 1+30 мА) | (0,0005 U+10 мВ) |
N6756A | (0,0011 +8 мА) | (0,0005 U +25 мВ) |
N6763A | (0,0011 +10 мА) | (0,0003 U +10 мВ) |
N6764A | (0,0011+5 мА) | (0,0003 U +25 мВ) |
N6765A | (0,0011+10 мА) | (0,0003 U +10 мВ) |
N6766A | (0,0011 +5 мА) | (0,0003 U +25 мВ) |
N6777A | (0,0015 1 +6 мА) | (0,001U +150 мВ) |
Примечания - I - измеренное значение силы постоянного тока - U - измеренное значение напряжения постоянного тока |
Таблица 6 - Дополнительные погрешности
Модификация | Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока/ °С, ± | Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока/ °С, ± |
N6755A | (0,00006 1+30 мкА) | (0,00005 U+85 мкВ) |
N6756A | (0,00006 1 +12 мкА) | (0,00005 U +100 мкВ) |
N6763A | (0,000025 1 +21 мкА) | (0,000023 U +53 мкВ) |
N6764A | (0,000025 Г+7 мкА) | (0,000023 U +73 мкВ) |
N6765A | (0,000025 1+21 мкА) | (0,000023 U +53 мкВ) |
N6766A | (0,000025 1 +7 мкА) | (0,000023 U +73 мкВ) |
N6777A | (0,00001 1 +0,05 мА) | (0,0001 U +0,5 мВ) |
Примечания - I - измеренное значение силы постоянного тока - U - измеренное значение напряжения постоянного тока |
Таблица 7 - Технические характеристики источников питания
Наименование характеристики | Значение характеристики |
Напряжение питания (частота) переменного тока | от 100 до 240 В (50/60/400 Гц) |
Габаритные размеры (длина х ширина х высота), мм, не более: - Ш755А, N6756А, N6763А, Ш764А, Ш755А, Ш766А - Ш777А | 348,5 x 155,5 x 42,1 345,3 x 77,5 x 42,1 |
Масса, кг, не более: - Ш755А, N6756А, N6763А, Ш764А, Ш755А, Ш766А - Ш777А | 2 1,3 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | от 0 до 55 95 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель корпуса источника питания методом трафаретной печати.
Комплектность
В комплект поставки входят:
- источник питания постоянного тока модульный серии N6700 в составе: базовый блок модификации №700В или №701А, или N6702А,или №705В (по заказу); встраиваемые моду
ли модификаций Ш755А, N6756А, N6763А, Ш764А, N6755А, N6766А, N6777А - 1 шт.;
- реле отключения (опция) - 1 шт.;
- реле отключения и смены полярности (опция) - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
Поверка
осуществляется по документу МП 53170-13 «ГСИ. Источники питания постоянного тока модульные серии N6700 модификаций Ш755А, Ш756А, Ш763А, Ш764А, Ш755А, Ш766А, Ш777А. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Основные средства поверки:
- микровольтметр В3-57 (рег. № 7657-80) диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной к концу поддиапазона погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30-300 мВ);
- вольтметр универсальный В7-78/1 (рег. № 54147-12): диапазон рабочих частот от 3 Гц до 300 кГц, пределы измерений напряжения переменного тока 1000 мВ, 1, 10, 100 и 750 В, пределы допускаемой относительной погрешности 0,09 % для частот от 10 Гц до 20 кГц и (0,17 - 4,5) % для остальных частот;
- нагрузка электронная АКИП-1302 (1303) (рег. № 38205-08), диапазон установки значений мощности нагрузки от 0 до 300,0 Вт, пределы допускаемой погрешности установки мощности нагрузки ± (0,005 Руст +0,005 Рпред) Вт, где Руст - значение мощности, установленной на нагрузке, Рпред - значение предела устанавливаемой мощности;
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл. т. 0,02.
Сведения о методах измерений
Источники питания постоянного тока модульные серии N6700 модификаций №755А, №756А, N6763 А, №764А, №755А, №766А, №777А . Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока модульным серии N6700
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
3 Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
