| Номер в госреестре | 53172-13 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | Б5-71КИП |
| Изготовитель | ООО "Контрольно-Измерительные Приборы", г.Ижевск |
| Год регистрации | 2013 |
| Срок свидетельства | 05.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока Б5-71КИП (далее Б5-71КИП) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Б5-71КИП обеспечивает воспроизведение стабилизированного напряжения постоянного тока от 0,01 до 50 В с дискретностью 10 мВ и силы тока от 0,01 до 10 А с дискретностью 10 мА, при этом максимальная выходная мощность автоматически ограничивается значением не более 300 Вт.
Б5-71КИП представляет собой комплексное устройство преобразования входного переменного сетевого напряжения в управляемое с помощью встроенной микро-ЭВМ постоянное напряжение или постоянный ток.
Работа Б5-71КИП происходит следующим образом:
- сетевое напряжение через помехоподавляющий фильтр подаётся на корректор коэффициента мощности, где преобразуется в постоянное пульсирующее напряжение специальной формы;
- далее это высокое постоянное напряжение преобразуется с помощью высокочастотного инвертора в пониженное напряжение необходимой величины для работы линейного регулятора;
- линейный регулятор преобразует входное пониженное напряжение в выходное напряжение/ток с параметрами, устанавливаемыми микро-ЭВМ;
- микро-ЭВМ выполняет измерение выходных параметров напряжения/тока с помощью делителя напряжения и токового датчика;
- микро-ЭВМ управляется с помощью инкрементального энкодера и тактовой кнопки;
- микро-ЭВМ отображает с помощью жидкокристаллического индикатора состояние и параметры установленных и измеряемых напряжения/тока.
Выбор режима стабилизации устанавливается автоматически в зависимости от отношения величины сигналов к установленным максимальным значениям напряжения или тока, при работе в режиме стабилизации тока, на передней панели светится светодиод индикатор красного цвета "Стаб. тока" - стабилизация тока.
Предусмотрена автоматическая защита Б5-71КИП от превышения входной/выходной мощности, перегрузки и короткого замыкания.
Б5-71КИП снабжен системой активной вентиляции, с функцией автоматической регулировки скорости вращения вентилятора в зависимости от мощности и выходного тока.
В интерфейс Б5-71КИП встроена программная функция ограничения установки максимальных выходных значений тока, напряжения, мощности.
В интерфейс Б5-71КИП встроена программная функция калибровки абсолютных значений воспроизведения напряжения и тока и автоматической корректировки измеряемых значений тока и напряжения.
Работа Б5-71КИП осуществляется под управлением встроенного программного обеспечения (далее встроенное ПО), которое отдельно от Б5-71КИП не функционирует.
Встроенное ПО обрабатывает измеренные значения напряжения и тока и после математической обработки выводит на индикатор. При этом аппаратная и программная части Б5-71КИП, работая совместно, обеспечивают заявленные метрологические параметры.
Встроенное ПО каждого экземпляра Б5-71КИП в процессе калибровки при производстве запоминает значения констант для коррекции значений воспроизведения и измерений тока и
Лист №2 Всего листов 4
напряжения, в дальнейшей эксплуатации от изменения константы защищены уникальным для каждого экземпляра паролем.
При выходе с производства приводятся в действие аппаратные средства защиты от изменения, модификации и отладки, встроенные в контроллер. Во время эксплуатации доступ к коду встроенного ПО со стороны оператора, других технических и программных средств полностью исключён (производится активация встроенных средств защиты от чтения/модификации и отладки). Идентификационные данные ПО представлены в таблице 1.
| Таблица 1 | . идентификационные данные ПО Б5-71КИП | |||
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 49651170.4111 00.001 ПО | PRB | 1.02 | ЕБВ8832А | CRC-32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

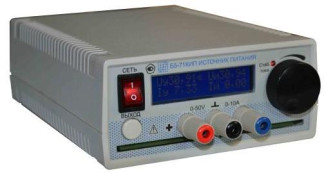

Рисунок 1. Внешний вид Б5-71КИП. Стрелкой отмечено место пломбирования.
Основные характеристики Б5-71КИП указаны в таблице 1.
Таблица 1
| Наименование параметра | Значение параметра |
| Пределы воспроизведения напряжения постоянного тока, В | 0, 01 5 О |
| Пределы воспроизведения силы постоянного тока, А | 0 ,01 0, |
| Абсолютная погрешность воспроизведения напряжения, В | ±(0,001 иуст+0,02) |
| Абсолютная погрешность воспроизведения силы тока, А | ±(0,01 ^ст + 0,05) |
| Абсолютная погрешность измерения выходного напряжения | ±(0,002 Шзм + 0,1) |
| Абсолютная погрешность измерения выходного тока | ±(0,01 !изм + 0,05) |
| Нестабильность выходного напряжения при изменении тока нагрузки не более, В | ±0,05 |
| Нестабильность выходного тока при изменении напряжения на нагрузке, А | ±0,05 |
| Пульсации выходного напряжения в режиме стабилизации напряжения не более, мВ | 1среднекв. 25 амплитудн. |
| Пульсации выходного тока в режиме стабилизации тока не более, мА | 10среднекв. |
| Напряжение сети переменного тока, В | 220+22 |
| Частота сети с переменного тока, Г ц | 50+5 |
| Мощность, потребляемая от сети переменного тока, не превышает, В-А | 400 |
| Электрическое сопротивление изоляции сетевой и выходной цепей относительно корпуса не менее, МОм | 20 |
| Время прогрева для обеспечения допустимой основной погрешности, мин | 15 |
| Границы рабочего температурного диапазона окружающей среды, °C | +10 - +35 |
| Относительная влажность воздуха при 25 °C, не более, % | 80 |
| Степень защиты по ГОСТ Р 14254-96 | IP20 |
| Условия транспортирования в упаковке по ГОСТ 15150-69 | 3 (ЖЗ) |
| Условия хранения источника питания в упаковке изготовителя по ГОСТ 15150-69 | 1(Л) |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 140х220х70 |
| Масса, кг, не более | 1,5 |
Знак утверждения типа наносится на переднюю панель Б5-71КИП методом трафаретной печати рядом с заводским знаком и наименованием типа, а также типографским способом на первой странице руководства по эксплуатации.
Источник питания Б5-71КИП- 1 шт., руководство по эксплуатации- 1 шт., методика поверки 49651170.411100.001 МП - 1 шт. (поставляется по требованию заказчика).
Осуществляется по документу 49651170.411100.001 МП «Источник постоянного тока Б5-71КИП. Методика поверки», утвержденному ГЦИ СИ ФБУ «УРАЛТЕСТ» 27.12.2012 г.
Эталоны:
Вольтметр цифровой GDM-78251A: 0...1000В + (0.012% от U+5 е.м.р.);
0...10А + (0.2% от I+15 е.м.р.);
Катушка электрического сопротивления Р322: номинал 0,001 Ом, класс точности: 0,02 Микровольметр В3-57: 0,01 мВ...300 ±(1,5-10-2 -U)
Источник питания постоянного тока «Б5-71КИП». Руководство по эксплуатации 49651170.411100.001РЭ.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока Б5-71КИП
1. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Лист №4 Всего листов 4
2. ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от
1-10-16 до 30 А»
3. ТУ 6659-001-49651170-2012. Источники питания постоянного тока Б5-71КИП. Технические условия.
4. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
5. 49651170.411100.001 МП. «Источник постоянного тока Б5-71КИП. Методика поверки»
Вне сферы государственного регулирования
