| Номер в госреестре | 53174-13 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | D5072D, D5072S, D5273S |
| Изготовитель | "GM International S.r.l.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 04.04.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Преобразователи измерительные моделей D5072D, D5072S, D5273S предназначены для преобразования с заданными метрологическими характеристиками сигналов от источников напряжения постоянного тока, сопротивления, термопар, термопреобразователей сопротивления и потенциометрических датчиков в выходные сигналы силы постоянного тока с гальванической развязкой входных и выходных цепей.
Принцип действия преобразователей измерительных моделей D5072D, D5072S, D5273S (далее - преобразователи) заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов. После обратного цифро-аналогового преобразования на выходах преобразователей формируются аналоговые сигналы силы постоянного тока.
Преобразователи являются барьерами искрозащиты и представляют собой искробезопасные гальванические изоляторы. Они имеют сигнализацию обрыва, выхода сигнала за заданный диапазон, отказа преобразователя, перегрузки аналогового выхода.
Конструктивно преобразователи выполнены в виде законченных модулей и могут быть установлены на 35 мм DIN-рейке или на объединительной плате.
Преобразователи имеют тройную изоляцию, выдерживающую до 2500 В напряжения постоянного тока между входными и выходными клеммами и между входными клеммами и клеммами источника питания, до 500 В - между выходными клеммами и клеммами источника питания.
Преобразователи выпускаются в модификациях D5072D, D5072S и D5273S, отличающихся функциональным назначением, количеством входных и выходных каналов и техническими возможностями.

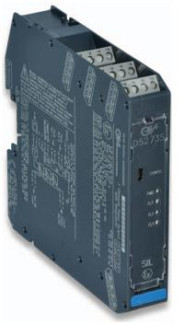

Внешний вид преобразователей показан на рисунке 1
Встроенное программное обеспечение преобразователей измерительных моделей D5072D, D5072S D5273S, предназначенное для управления их работой, не влияет на метрологические характеристики преобразователей (метрологические характеристики преобразователей нормированы с учетом этого встроенного программного обеспечения (ПО)). Внешнее ПО SWC5090, устанавливаемое на компьютер и не влияющее на метрологические характеристики преобразователей, предназначено для конфигурирования преобразователей (выбора диапазонов измерений, типа подключаемого датчика).
Идентификационные данные внешнего программного обеспечения приведены в таблице 1 Таблица 1
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения (Instrument Code) | Номер версии (идентификационный номер) программного обеспечения (Software revision) | Цифровой идентифи катор програм много обеспечения | Алгоритм иденти фикации |
| Встроенное программное обеспечение преобразователя измерительного D5072D | 4 | 1 | - | - |
| Встроенное программное обеспечение преобразователя измерительного D5072S | 3 | 1 | - | - |
| Встроенное программное обеспечение преобразователя измерительного D5273S | 5 | 1 | - | - |
Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа средствами операционной системы.
Уровень защиты - "С" по МИ 3286-2010
Метрологические и технические характеристики преобразователей представлены в таблицах 2,3. Таблица 2
| Источник сигнала | Диапазон преобразования | Пределы допускаемой основной приведенной погрешности преобразова ния, % | Температурный коэффициент преобразования, %/ 10С | Выходной сигнал (сила постоянного тока), мА |
| Термопреобразователь сопротивления Pt50 | от -200 до 850 0С | ± 0,10 | ± 0,020 | от 0/4 до 20 |
| Термопреобразователь сопротивления Pt100, Pt200, Pt300 | от -200 до 850 0С | ± 0,07 | ± 0,020 | |
| Термопреобразователь сопротивления Pt400, Pt500, Pt1000 | от -200 до 850 0С | ± 0,07 | ± 0,025 | |
| Термопреобразователь сопротивления 46П, 50П | от -200 до 650 0С | ± 0,10 | ± 0,020 | |
| Термопреобразователь сопротивления 100П, 200П, 300П | от -200 до 650 0С | ± 0,08 | ± 0,020 | |
| Термопреобразователь сопротивления 400П, 500П | от -200 до 650 0С | ± 0,08 | ± 0,025 | |
| Термопреобразователь сопротивления 50M | от -50 до 200 0С | ± 0,20 | ± 0,020 | |
| Термопреобразователь сопротивления 100M | от -50 до 200 0С | ± 0,15 | ± 0,020 | |
| Резистивный источник | от 0 до 4000 Ом | ± 0,06 | ± 0,025 | |
| Термопара типа А-1 | от 25 до 2500 0С | ± 0,12 | ± 0,015 | |
| Термопара типа А-2, А-3 | от 25 до 1800 0С | ± 0,16 | ± 0,015 | |
| Термопара типа B | от 180 до 1800 0С | ± 0,16 | ± 0,015 | |
| Термопара типа E | от -100 до 10000С | ± 0,17 | ± 0,015 | |
| Термопара типа J | от -125 до 750 0С | ± 0,20 | ± 0,015 | |
| Термопара типа K | от -125 до 1350 0С | ± 0,14 | ± 0,015 | |
| Термопара типа N | от -100 до 13000С | ± 0,14 | ± 0,015 | |
| Термопара типа R, S | от 75 до 1750 0С | ± 0,14 | ± 0,015 | |
| Термопара типа T | от - 100 до 400 0С | ± 0,31 | ± 0,015 | |
| Источник напряжения постоянного тока | от -50 до 130 мВ | ± 0,06 | ± 0,013 | |
| Потенциометр (от 100 до 10000 Ом) | от 0 до 100 % | ± 0,15 | ± 0,025 | |
| Примечания - в таблице 2 погрешность преобразования сигналов от термопар приведена с учетом погрешности компенсации температуры холодного спая; - нормирующим значением при определении приведенной погрешности является модуль алгебраической разницы верхнего и нижнего пределов диапазона входных сигналов. | ||||
| Модификация преобразователя | Количество каналов | Габаритные размеры (ширина, глубина, высота), мм | Потребляемый ток, мА | Масса, г |
| D5072S | 1 | 12,5x123x120 | 50 | 120 |
| D5072D | 2 | 12,5x123x120 | 60 | 145 |
| D5273S | 1 | 22,5x123x120 | 50 | 120 |
Напряжение питания постоянного тока, В..............................................24
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, 0С........................от минус 40 до 70
- относительная влажность, %, не более............................................95
- диапазон атмосферного давления, кПа....................................... от 84 до 106,7
Срок службы, лет............................................................................. 10
Средняя наработка на отказ, ч...............................................................13000
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на боковую панель преобразователя.
Комплект поставки определяется заказом.
В комплект поставки входит:
- преобразователь;
- руководство по эксплуатации;
- методика поверки МП2064-0070-2013.
осуществляется в соответствии с документом " Преобразователи измерительные моделей D5072D, D5072S, D5273S. Методика поверки" МП 2064-0070-2013, утвержденным ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» в феврале 2013 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7, воспроизведение напряжения постоянного тока, предел 0,2 B, ± 0,0025 %;
- магазин сопротивления Р4831, кл.0,02 (2 шт.);
- мультиметр В7-64/1, измерение силы постоянного тока, предел 1000 мА, ± 0,02 %. Сведения о методиках (методах) измерений
Методы измерений приведены в документе " Преобразователи измерительные моделей D5072D, D5072S, D5273S. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным моделей D5072D, D5072S, D5273S
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
2 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
лист №_5_
всего листов 5
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
5. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
6. Техническая документация фирмы "GM International S.r.l", Италия.
| Зарегистрировано поверок | 39 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
