| Номер в госреестре | 53181-13 |
| Наименование СИ | Система |
| Обозначение типа СИ | CHECK-SOFT Plate-TLWF |
| Изготовитель | "LAP GmbH Laser Applikationen", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 53181-13 |
| Наименование СИ | Система |
| Обозначение типа СИ | CHECK-SOFT Plate-TLWF |
| Изготовитель | "LAP GmbH Laser Applikationen", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система «CHECK-SOFT Plate-TLWF» предназначена для измерений геометрических параметров листов стали при проведении входного контроля на производстве труб большого диаметра на ОАО «Челябинский трубопрокатный завод» ТЭСЦ «Высота 239», г. Челябинск.
Система смонтирована в зоне подачи листов на производство труб и состоит из следующих компонентов:
- измерительная рама со встроенным устройством перемещения и системой калибровки для измерений толщины и плоскостности с помощью датчиков «ANTARIS S» и «POLARIS», а также измерений ширины с помощью «ANTARIS L-Band» и измерений скорости и длины с помощью «LSV-6000»;
- две стойки для датчиков «ANTARIS L-Band» для измерений серповидности;
- два центробежных вентилятора с воздушными фильтрами:
- электрошкаф со встроенным компьютером;
- внешняя станция управления.
Принцип действия системы при измерении толщины листов основан на применении метода оптической лазерной триангуляции. Лазер, световая точка на поверхности объекта и регистрирующая видеокамера образуют в пространстве треугольник, зная параметры которого можно вычислить расстояние до облучаемого лазером участка поверхности листа. Лазерные датчики расстояния установлены друг напротив друга с разных сторон измеряемого материала и имеют известное расстояние друг относительно друга, что позволяет пересчитывать результаты измерений в толщину листа. При измерении ширины листов используется такой же принцип, как и при измерениях толщины, только в горизонтальном направлении. Для измерений скорости перемещения листов используется лазерное устройство, принцип действия которого основан на дифференциальном доплеровском методе. Длина листа рассчитывается путем интегрирования текущих значений скорости в масштабе реального времени.

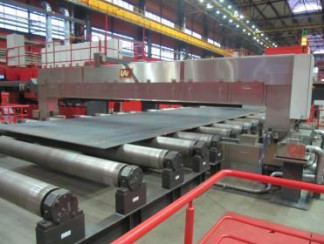

Внешний вид системы приведен на рисунке 1.
Измерительные сигналы обрабатываются с помощью специализированного программного обеспечения.
Идентификационные данные программного обеспечения
| Наименов ание программного обеспечения | Идентификационное наименов ание программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CHECK-SOFT Plate-TLWF | CHECK-SOFT Plate-TLWF Control и Client | V2.0 | — | — |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики системы.
знака поверки
| Наименование параметра | Значение |
| Диапазон измерений толщины листов, мм | От 6,4 до 45,0 |
| Пределы допускаемой абсолютной погрешности при измерении толщины, мм | ±0,4 |
| Диапазон измерений ширины листов, мм | От 1500 до 4500 |
| Пределы допускаемой абсолютной погрешности при измерении ширины, мм | ±2,0 |
| Диапазон измерений длины листов, м | От 10 до 18 |
| Пределы допускаемой относительной погрешности при измерении длины, % | ±0,1 % |
| Диапазон измерений отклонений от плоскостности (на длину листа), мм | От 0 до 20 |
| Пределы допускаемой абсолютной погрешности при измерении отклонений от плоскостности (на длину листа), мм | ±1,0 |
| Диапазон измерений серповидности (на длину листа), мм | От 0 до 30 |
| Пределы допускаемой абсолютной погрешности при измерении серповидности (на длину листа), мм | ±2,5 |
| Габаритные размеры, (ширина^высота^глубина) мм, не более: | |
| - электрошкаф | 1200x2200x600 |
| - рама измерительная | 7750x2350x900 |
| - стойка «ANTARIS» | 760x500x675 |
| Наименование параметра | Значение |
| Масса, кг, не более | |
| - электрошкаф | 200 |
| - рама измерительная | 3000 |
| - стойка «ANTARIS» | 160 |
| Параметры электропитания: | |
| - напряжение питания, В | 380± 10% |
| - частота питающей сети, Г ц | 50 ± 5% |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | от 0 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на раме системы методом наклейки.
| Наименование | Обозначение | Кол-во, шт. |
| Система «CHECK-SOFT Plate-TLWF» | 1 | |
| У стройство для калибровки | 1 | |
| Руководство по эксплуатации | 1 | |
| ГСИ. Система «CHECK-SOFT Plate-TLWF». Методика поверки. | МП 87-261-2012 | 1 |
осуществляется по документу МП 87-261-2012 «ГСИ. Система «CHECK-SOFT Plate-TLWF». Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» в феврале 2013 г.
Эталоны, используемые при поверке:
- концевые меры 3-Н2 ГОСТ 9038-90;
- рулетка измерительная Р20Н2К ГОСТ 7502-98;
- штангенциркуль НН II1-1-125-0 01 ГОСТ 166-89.
Методика измерений представлена в инструкции по эксплуатации системы «CHECK-SOFT Plate-TLWF».
Нормативные документы, устанавливающие требования к системе «CHECK-SOFT Plate-TLWF»
1 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 Техническая документация LAP GmbH Laser Applikationen, Германия.
Система применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
