Номер в госреестре 53184-13
Наименование СИ Шумомеры цифровые двухканальные
Обозначение типа СИ SV102
Изготовитель Компания "SVANTEK Sp. z.o.o.", Польша
Год регистрации 2013
Срок свидетельства 05.03.2023
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Шумомеры цифровые двухканальные SV102 (далее - шумомеры) предназначены для измерений уровня звука и анализа сигнала в 1/1 и 1/3-октавных полосах частот.

Описание

Конструктивно шумомер выполнен в жёстком металлическом корпусе. Торцы корпуса защищены прочными съёмными пластиковыми накладками. В корпусе расположены электронные платы, клавиатура управления и высококонтрастный жидкокристаллический дисплей. В нижней части корпуса шумомера расположены разъемы mini-USB и разъём подключения внешних устройств 2,5 мм. В верхней части корпуса шумомера расположены два LEMO-разъёма для одновременного подключения двух микрофонов. Имеется приспособление для крепления на ремне брюк.

Принцип работы шумомеров основан на преобразовании 1/2 дюймовым микрофоном поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.

Результаты измерений по двум независимым каналам одновременно отображаются на жидкокристаллическом дисплее. Набор выводимых на дисплей параметров зависит от режима измерений шумомера. Шумомеры имеют постоянную память для хранения результатов измерений, которые могут быть переданы в ПЭВМ.

Шумомеры измеряют уровень звука с частотно-взвешенными фильтрами A, C, Z и постоянными времени F, S и IMP. Электронная схема шумомеров регистрирует максимальные и минимальные значения, а также выполняет статистический анализ измеряемых величин. Встроенные цифровые 1/1 и 1/3-октавные фильтры выполняют параллельный анализ во всем частотном диапазоне в реальном времени. Шумомеры имеют разъём для подключения внешнего запускающего устройства.

Шумомеры питаются от двух щелочных элементов или аккумуляторов размера АА.

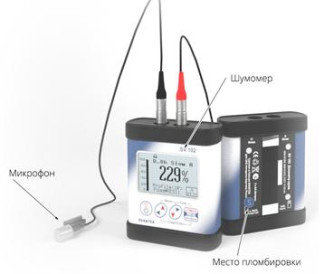

Внешний вид шумомеров, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.

Программное обеспечение

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование

ПО

Идентифи

кационное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

идентификатора

ПО

SV102

firmware

12v1.16.3.bin

ver.1.XX.XX

-

-

Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.

Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики шумомеров приведены в таблице 2.

Таблица 2

Наименование параметра или

Значение

характеристики

характеристики

Количество каналов

2

Диапазоны измерений уровня звука, дБ

от 46 до 139

Класс точности

Класс 2 по ГОСТ 17187-2010

Пределы допускаемой погрешности измерений уровня звука, дБ

±1,0

Рабочий диапазон частот, Гц

от 20 до 8000

Частотные характеристики

А, С, Z

Временные характеристики

S, F, I

Масса (с элементами питания), кг, не более

0,26

Г абаритные размеры (высотахширинахтолщина), мм, не более

95х83х33

Параметры электропитания

2 щелочных элемента типа АА

Ресурс батареи, не менее

40 ч

Внешнее питание

5 В (через разъем mini-USB)

Рабочие условия эксплуатации (заявленные изготовителем):

- температура окружающего воздуха, °С

от минус 10 до 50

- относительная влажность воздуха (при

температуре 30 °С), %,

от 5 до 90

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Обозначение

Количество

Шумомер цифровой двухканальный SV102

1 шт.

Микрофон SV25D B или SV25D R

1 или 2 в зависимости от версии

Кабель USB

1 шт.

Руководство по эксплуатации

1 экз.

Поверка

Осуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки». Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег.№ 45344-10), допустимые пределы погрешности установки выходного напряжения ± 0,1

дБ;

-    калибратор акустический 4231 (рег № 39217-08), допустимые пределы погрешности задания уровня звукового давления ± 0,3 дБ;

-    калибратор акустический универсальный 4226 (рег.№ 341570-09), допустимые пределы погрешности задания уровня звукового давления ±0,3 дБ;

Сведения о методах измерений

Шумомеры цифровые двухканальные SV102. Руководство по эксплуатации. SV102 РЭ.

Нормативные документы, устанавливающие требования к шумомерам цифровым двухканальным SV102

ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;

ГОСТ 8.038-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;

ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки»;

Техническая документация фирмы-изготовителя.

Рекомендации к применению

При осуществлении деятельности в области охраны окружающей среды, мероприятий государственного контроля (надзора).
