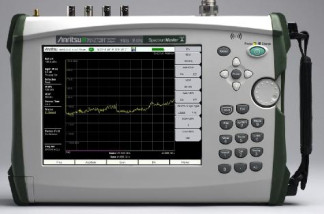

Анализаторы спектра портативные с опциями MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции), 53185-13

0809

следящий генератор с диапазоном частот от 100 кГц до 9 ГГц (для модели 0709)

0813

следящий генератор с диапазоном частот от 100 кГц до 13 ГГц (для модели 0713)

0820

следящий генератор с диапазоном частот от 100 кГц до 20 ГГц (для модели 0720)

0007

безопасная работа с данными

0009

аппаратный демодулятор сигналов

0019

прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу)

0024

запись I/Q сигналов (при наличии опции 0009)

0025

анализатор интерференции (рекомендуется опция 0031)

0027

сканер каналов

0031

приемник GPS (внешняя антенна по отдельному заказу)

0089

выход сигнала на промежуточной частоте с нулевой полосой обзора

0090

ждущая развертка

0431

картографирование зоны покрытия (необходима опция 0031 для функционирования в полном объеме)

0509

измерение параметров модуляции АМ, ЧМ, ФМ (рекомендуется опция 431 для функционирования в полном объеме)

измерение параметров телекоммуникационных сигналов (при наличии опции 0009)

0880

GSM/GPRS/EDGE

0881

W-CDMA/HSPA+ (рекомендуется опция 0031)

0882

TD-SCDMA/HSPA+ (рекомендуется опция 0031 для функционирования в полном объем

0883

LTE FDD/TDD (рекомендуется опция 0031 для функционирования в полном объеме)

0884

CDMA/EV-DO (рекомендуется опция 0031 для функционирования в полном объеме)

0880

WiMAX Fixed/Mobile (рекомендуется опция 0031 для функционирования в полном объеме)

класс риска (уровень защиты)

класс риска A по WELMEC 7.2 для категории P

идентификационное наименование

MS2720T Application Package

идентификационный номер версии

v1.01 и выше

диапазон частот1

опция 0709 опция 0713 опция 0720 опци 1 ()7^2

от 9 кГц до 9 ГГц от 9 кГц до 13 ГГц от 9 кГц до 20 ГГц от 9 кГц до 32 ГГц

опция 0743

от 9 кГц до 43 ГГц

разрешение по частоте

1 Гц

пределы допускаемой относительной погрешности частоты опорного генератора 5о в диапазоне температур от - 10 до + 50 оС при выпуске из производства и после заводской подстройки

± 0,3 10-6

пределы допускаемого относительного дрейфа частоты опорного генератора 5д за 10 лет

± 1 1 о6

пределы допускаемой относительной погрешности измерения частоты в стандартном исполнении

±(5o + 0,1-N-5a),

N - к-во лет с даты выпуска

с опцией GPS при подключенной антенне с опцией GPS в течение 3-х суток после отключения антенны

: 25-кг" ± 5010-9

внешняя синхронизация

частота сигнала, МГц

1; 1,2288; 1,544; 2,048; 2,4576; 4,8; 4,9152; 5; 9,8304; 10; 13; 19,6608

уровень сигнала, дБм 2

от 0 до + 10

полоса пропускания

в основном режиме по уровню - 3 дБ. с шагом 1-3 в режиме квазипикового детектора по уровню - 6 дБ

от 1 Гц до 10 МГц

200 Гц; 9 кГц; 120 кГц

уровень фазовых шумов, не более, дБн/Гц 3

опция 0709

при отстройке на 10 кГц при отстройке на 100 кГц при отстройке на 1 МГц при отстройке на 10 МГц

- 108 - 110 - 118 - 129

опции 0713, 0720, 0732, 0743

при отстройке на 10 кГц

- 102

при отстройке на 100 кГц

- 106

при отстройке на 1 МГц

- 111

при отстройке на 10 МГц

- 123

максимальный уровень измеряемой мощности, дБм

+ 30

диапазон установки опорного уровня, дБм

от - 120 до + 30

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 65 дБ

пределы основной допускаемой погрешности измерения уровня

мощности от - 50 до + 10 дБм при температуре (25 ± 5) оС, режим “Performance Sweep Mode”

опция 0709

на частотах от 100 кГц до 7 ГГц

± 1,3 дБ

на частотах от 7 до 9 ГГц

± 1,8 дБ

опции 0713, 0720

на частотах от 100 кГц до 9 ГГц

± 1,3 дБ

на частотах от 9 до 18 ГГц

± 2,3 дБ

опции 0732, 0743

на частотах от 100 кГц до 9 ГГц

± 1,3 дБ

на частотах от 9 до 40 ГГц

± 2,3 дБ

дополнительная относительная погрешность измерения уровня

мощности в диапазоне температур от - 10 до + 55 оС, не более

± 1 дБ

усредненный уровень собственных шумов, при полосе пропускания 1 Гц, ослаблении входного аттенюатора 0 дБ, в режиме “Performance Sweep Mode”, не более, дБм

без предварительного усилителя опция 0709 на частотах от 10 МГц до 3 ГГц

- 146

опции 0713, 0720, 0732, 0743 на частотах от 10 МГц до 4 ГГц

- 145

опция 0709 на частотах от 3 до 8 ГГц

- 140

опции 0713, 0720, 0732, 0743 на частотах от 4 до 9 ГГц

- 142

опции 0713, 0720, 0732, 0743 на частотах от 9 до 13 ГГц

- 136

опция 0720 на частотах от 13 до 20 ГГц

- 138

опции 0732, 0743 на частотах от 13 до 32 ГГц

- 135

опция 0743 на частотах от 32 до 40 ГГц

- 127

с предварительным усилителем опция 0709 на частотах от 10 МГц до 3 ГГц

- 160

опции 0713, 0720, 0732, 0743 на частотах от 10 МГц до 4 ГГц

- 161

опция 0709 на частотах от 3 до 8 ГГц

- 152

опции 0713, 0720, 0732, 0743 на частотах от 4 до 9 ГГц

- 159

опции 0713, 0720, 0732, 0743 на частотах от 9 до 13 ГГц

- 156

опция 0720 на частотах от 13 до 20 ГГц

- 157

опции 0732, 0743 на частотах от 13 до 32 ГГц

- 154

опция 0743 на частотах от 32 до 40 ГГц

- 148

уровень помех, не связанных с входом (согласованная нагрузка, ослабление входного аттенюатора 0 дБ), не более, дБм

без предварительного усилителя

на частотах до 13 ГГц

- 90

на частотах от 13 до 20 ГГц

- 85

на частотах от 20 до 43 ГГц

- 80

с предварительным усилителем на частотах до 32 ГГц на частотах от 32 до 43 ГГц

- 100 - 95

уровень негармонических помех, связанных с входом, (уровень на входе - 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора < 1,7 ГГц), типовое значение, не более

- 60 дБн

уровень интермодуляционных искажений третьего порядка (частота 2,4 ГГц, уровень - 20 дБм, ослабление аттенюатора 0 дБ, разность частот 100 кГц), типовое значение, не более

- 68 дБн

уровень гармонических искажений второго порядка на частоте 50 МГц, типовое значение, не более

- 54 дБн

тип высокочастотного входного соединителя

опции 0709, 0713, 0720 опции 0732, 0743

N, 50 Ом

K (2,92 мм), 50 Ом

СЛЕДЯЩИМ ГЕНЕРАТОР СИГНАЛОВ (опции 0809, 0813, 0820)

диапазон частот

ОМММЯ (ISO1) ОМММЯ OS 13

от 100 кГц до 9 ГГц от 100 кГц до 13 ГГц

опция 0820

от 100 кГц до 20 ГГц

уровень мощности на выходе

от - 40 до 0 дБм

пределы основной допускаемой погрешности установки уровня мощности при температуре (25 ± 5) оС

на частотах от 100 кГц до 9 ГГц на частотах от 9 до 13 ГГц на частотах от 13 до 20 ГГц

± 1,5 дБ ± 1,6 дБ ± 2,0 дБ

дополнительная относительная погрешность установки уровня мощности в диапазоне температур от 0 до + 50 оС, не более

± 0,5 дБ

тип высокочастотного выходного соединителя

N, 50 Ом

ОБЩИЕ ХАРАКТЕРИСТИКИ

разрешение дисплея, пиксель

800 х 600

типовое время непрерывной работы от аккумулятора, не менее

3 часа

габаритные размеры, мм

315 х 211 х 77

масса, не более

4,4 кг

условия эксплуатации

группа 4 ГОСТ 22261-94

температура окружающей среды

рабочие условия применения условия транспортирования и хранения

от - 10 до + 55 °С от-51 до+ 71 °С

относительная влажность воздуха, не более

85 %

предельная высота над уровнем моря

4600 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

Анализатор спектра портативный MS2720T

1 шт.

Опции

по заказу

Мягкий чехол-сумка 2000-1685-R

1 шт.

Адаптер для сети переменного тока 40-187-R

1 шт.

Адаптер для автомобильного прикуривателя 806-141-R

1 шт.

Батарея Li-Ion 633-75

1 шт.

Кабель Ethernet 2000-1371-R

1 шт.

Кабель USB мини 3-2000-1498

1 шт.

Компакт-диск с программным продуктом Master Software Tools 2300-498

1 шт.

Компакт-диск с документацией по портативным приборам 10920-0060

1 шт.

MS2720T Spectrum Master Technical Data Sheet 11410-00646

1 шт.

Spectrum Master User Guide 10580-00340

1 шт.

Дополнительные принадлежности

по заказу

Руководство пользователя на русском языке 10580-00340AR

1 шт.

Методика поверки МП РТ 1882-2013

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

генератор сигналов

диапазон частот от 100 кГц до верхней частоты нормируемого уровня мощности; диапазон установки уровня от - 50 до + 5 дБм;

уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 110 дБн/Гц

генератор сигналов измерительный Anritsu MG369xC с опциями 2, 4, 22: MG3691C для опции 0709

диапазон частот от 0,1 Гц до 10 ГГц; MG3692C для опций 0713, 0720

диапазон частот от 0,1 Гц до 20 ГГц; MG3694C для опций 0732, 0743

диапазон частот от 0,1 Гц до 40 ГГц; диапазон установки уровня от - 115 до + 6 дБм;

уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 110 дБ/Гц

стандарт частоты

относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм

стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм

осциллограф цифровой полоса пропускания не менее 100 МГц; относительная погрешность коэффициента отклонения 500 мВ/дел не более ± 2,5 %

осциллограф цифровой Tektronix DP04014B полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения > 2 мВ/дел не более ± 1,5 %

ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 50 до 0 дБм частотой от 50 МГц до 18 ГГц не более ± 0,35 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ

ваттметр поглощаемой СВЧ мощности относительная погрешность измерения мощности от - 40 до 0 дБм частотой от 10 до 18 ГГц не более ± 0,5 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от - 67 до + 23 дБм частотой от 10 МГц до 18 ГГц не более ± 0,25 дБ

ваттметр поглощаемой СВЧ мощности (для опций 0732, 0740) относительная погрешность измерения мощности от - 50 до 0 дБм частотой от 20 до 40 ГГц не более ± 0,5 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z85 относительная погрешность измерения мощности от - 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,25 дБ
