| Номер в госреестре | 53187-13 |
| Наименование СИ | Спектрорадиометр вакуумный ультрафиолетовый |
| Обозначение типа СИ | VUVaS 1000 |
| Изготовитель | "McPherson Inc.", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 53187-13 |
| Наименование СИ | Спектрорадиометр вакуумный ультрафиолетовый |
| Обозначение типа СИ | VUVaS 1000 |
| Изготовитель | "McPherson Inc.", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 (далее по тексту -спектрорадиометр) предназначен для регистрации спектров отражения и пропускания в области вакуумного ультрафиолета (0,115 - 0,36 мкм), в том числе в поляризованном свете, а также для измерения коэффициентов отражения и пропускания различных объектов.
Принцип действия спектрорадиометра основан на определении относительной спектральной чувствительности (ОСЧ) приемного блока и сравнении её со спектральной плотностью потока излучения (СППИ) эталонного излучателя в диапазоне длин волн 0,115 -
0,36 мкм.

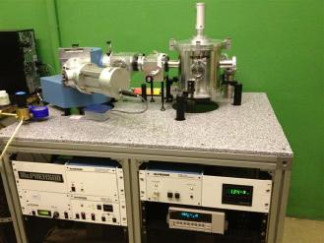

Конструкция спектрорадиометра включает дейтериевый источник УФ-излучения, фокусирующее зеркало, комплект светофильтров, монохроматор, коллиматор, поляризатор, а также персональный компьютер с платой PCI-GPIB и интерфейсный кабель PCI-GPIB.
Место пломбирования
Место нанесения маркировки
Спектрорадиометр работает под управлением персонального компьютера с предустановленным программным обеспечением (ПО).
Программное обеспечение позволяет:
- вычислять и отображать значения коэффициентов отражения и пропускания;
- сохранять измеренные величины в виде массива чисел;
- производить обработку результатов измерений требуемых параметров и выводит эти результаты на монитор персонального компьютера;
- выводить результаты испытаний на печать;
- проводить калибровку прибора;
- осуществлять контроль работы прибора в процессе эксплуатации.
Доступ к программному обеспечению исключен паролем на компьютере, обеспечивающим защиту от изменения метрологически значимых данных.
Идентификационные данные программного обеспечения представлены в таблице 1 Таблица 1
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| McPherson Spectrometer ^ntrol | McPher | 1.0 и выше | - | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики спектрорадиометра приведены в таблице 2.
Таблица 2_
| Наименование параметра | Значение параметра |
| Спектральный диапазон, мкм | 0,115 - 0,36 |
| Диапазон измерения коэффициента отражения, % | 1 - 90 |
| Границы погрешности результата измерений коэффициента отражения, % | ±4,0 |
| Диапазон измерений коэффициента пропускания, % | 1 - 90 |
| Границы погрешности результата измерений коэффициента пропускания, % | ±1,5 |
| Г абаритные размеры, мм, не более | 1360x1360x1680 |
| Масса, кг, не более | 300 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 220±4 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | 20±5 101±5 65±15 |
наносится типографским способом на титульный лист Руководства по эксплуатации и в виде наклейки на корпус установки методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| Наименование | Количество, шт |
| Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 | 1 |
| Персональный компьютер с установленной платой PCI-GPIB и программным обеспечением | 1 |
| Интерфейсный кабель PCI-GPIB | 1 |
| Руководство по эксплуатации с методикой поверки | 1 |
осуществляется по документу «Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000. Руководство по эксплуатации (приложение 1 «Методика поверки»)», утверждённому ГСИ СИ ФГУП «ВНИИОФИ» 12 сентября 2012 г.
Основные средства поверки:
Установка для измерений коэффициентов отражения и пропускания, источники и приемники непрерывного излучения, зеркала и светофильтры с известными значениями спектральных коэффициентов отражения и пропускания из состава вторичного эталона единиц потока излучения и энергетической освещенности ВЭТ 84-12-2011 Основные метрологические характеристики: спектральный диапазон 0,8 - 400 нм;
распределение спектральных коэффициентов зеркального, диффузного отражения и пропускания 0,01 - 0,9;
«Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000. Руководство по эксплуатации», раздел 12 «Подготовка к работе и порядок работы».
Нормативные и технические документы, устанавливающие требования к спектрорадиометру вакуумному ультрафиолетовому VUVaS 1000
ГОСТ 8.552-2001 ГСИ «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
