Спектрометры оптико-эмиссионные портативные Q4 MOBILE, 53188-13

Назначение

Спектрометры оптико - эмиссионные портативные Q4 MOBILE предназначены для измерения концентрации химических элементов в металлах и сплавах.

Описание

Принцип действия спектрометров оптико - эмиссионных портативных Q4 MOBILE основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры или дуги.

В режиме « Дуга » полуколичественный анализ - быстрая сортировка.

В режиме «Искра » количественный анализ, включая анализ углерода.

Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе персонального компьютера.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.

Датчик - пистолет (длина кабеля 4 или 10 м) с многофункциональным адаптером и коаксиальная система обтекания электрода потоком аргона позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.). Возможна работа без аргона.

Дополнительный датчик UV - FIPOS в спектрометрах позволяет анализировать содержание серы, фосфора, низких концентраций углерода, а также элементов, линии которых лежат в ультрафиолетовой области спектра.

Оптическая система, собранная по схеме Пашена - Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает голографическую решетку и линейную CCD систему детектора.

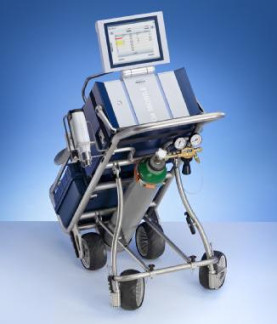

Конструктивно спектрометр расположен на тележке.

Управление процессом измерения и обработки выходной информации осуществляется от встроенного компьютера с помощью специального программного комплекса. Спектрометр оборудован сенсорным экраном, с помощью которого можно управлять прибором без использования мыши или клавиатуры. Имеется возможность подключения внешнего принтера. По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление режимами работы спектрометра, обработка, сохранение и печать результатов измерения.

Программное обеспечение

Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Пломбировка приборов конструкцией спектрометров не предусмотрена.

Условия эксплуатации

В зависимости от того для какой матрицы предназначен спектрометр погрешность определяется по МВИ.

Знак утверждения типа

Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.

Комплектность

1.    Измерительный прибор с аккумулятором    1 экз.

2.    Рекалибровочные образцы в соответствии с аналитической программой 1 компл.

3.    Запасные части (опционально)    1 экз.

4.    Редуктор аргона (опционально)    1 экз.

5.    Тележка для транспортировки спектрометра    1 экз.

6.    Комплект эксплуатационных документов.    1 экз.

7.    Руководство по эксплуатации с методикой поверки.    1 экз.

осуществляется по методике поверки (раздел руководства по эксплуатации “Методика поверки”), утвержденной ГЦИ СИ "Ростест - Москва " 08.07. 2011 г.

Средства поверки: Стандартные образцы состава стали ( ГСО 4165 - 91 П; 2489 - 91 П ... 2497 - 91 П ) или другие ГСО в зависимости от того для какой матрицы (железо, алюминий, медь, титан и др.) предназначен спектрометр.

Сведения о методах измерений

ГОСТ 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа».

Нормативные и технические документы, устанавливающие требования к спектрометрам оптико - эмиссионным портативным Q4 MOBILE

1.    МИ 2639-2001 «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».

2.    ГОСТ 54153-2010 «Сталь. Метод атомно- эмиссионного спектрального анализа».

3.    Техническая документация фирмы «Bruker Elemental GmbH».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
