Комплекты мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13, 53194-13

Документы
Карточка СИ
Номер в госреестре 53194-13
Наименование СИ Комплекты мер моделей дефектов теплообменных труб парогенераторов
Обозначение типа СИ КММД-ПГ-16/13
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г. Москва
Год регистрации 2013
Срок свидетельства 26.02.2023
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Комплекты мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13 (далее по тексту - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности теплообменных труб, перемычек коллектора парогенераторов и конденсаторов электростанций.

Комплекты мер применяются для поверки и настройки вихретоковых дефектоскопов, используемых на электростанциях, в том числе атомных, для проведения вихретокового неразрушающего контроля теплообменных труб парогенераторов, конденсаторов и другого теплообменного оборудования.

Описание

Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на поверхность мер.

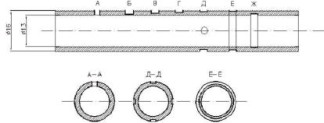

Комплекты мер состоят из двух мер: КММД-ПГ-16/13-№1, КММД-ПГ-16/13-№2. Меры представляют собой стальные трубки. На мере КММД-ПГ-16/13-№1 выполнено одно сквозное отверстие, глухие сверления с плоским дном разной глубины и разного диаметра, проточки на внешнем и на внутреннем диаметре разной толщиной. Проточка на внутреннем диаметре (обозначена на чертеже позицией Ж) вспомогательная и используется только для настройки вихретоковых дефектоскопов. На мере КММД-ПГ-16/13-№2 выполнены 6 сквозных отверстий разного диаметра Общий вид комплектов мер приведен в таблице 1.

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

Мера

КММД-

ПГ-16/13-

Мера

КММД-

ПГ-16/13-

№1

№2

Диаметр искусственных дефектов, мм, для позиций: А

1,40

0,40

Б

2,00

0,45

В

2,90

0,60

Г

4,80

0,80

Д

4,80

1,00

Е

3,50

1,55

Допускаемые отклонения от номинальных значений диаметров

± 0,20

± 0,05

искусственных дефектов, мм

Пределы доверительной границы погрешности измерения

± 0,10

± 0,03

диаметров искусственных дефектов при Р=0,95, мм

Глубина искусственных дефектов, % толщины стенки, для

позиций:

А

100

100

Б

75,0

100

В

55,0

100

Г

35,0

100

Д

15,0

100

Е

10,0

100

Допускаемые отклонения от номинальных значений глубин

± 5,0

-

искусственных дефектов, % толщины стенки

Пределы доверительной границы погрешности измерения глубин искусственных дефектов при Р=0,95, % толщины стенки

± 3,5

-

Толщина стенки меры, мм

1,50

Допускаемые отклонения от номинального значения толщины

± 0,06

стенки меры, мм

Пределы доверительной границы погрешности измерения

± 0,03

толщины стенки меры при Р=0,95, мм

Внешний диаметр, мм

16,0

Внутренний диаметр, мм

13,0

Допускаемые отклонения от номинальных значений внутреннего

± 0,3

и внешнего диаметров, мм

Пределы доверительной границы погрешности измерения

± 0,05

внутреннего и внешнего диаметров при Р=0,95, мм

Длина, не менее, мм

340

250

Расстояние от левого края меры до центра дефекта, мм: А

50 ± 1

60 ± 1

Б

90 ± 1

90 ± 1

В

130 ± 1

120 ± 1

Г

170 ± 1

150 ± 1

Д

210 ± 1

180 ± 1

Е

250 ± 1

210 ± 1

Масса, кг, не более

0,2 0,15

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +25 °С, %

-    атмосферное давление, кПа

от + 10 до + 35 от 30 до 80 от 84 до 106

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на внешнюю бездефектную поверхность меры способом наклеивания этикетки.

Комплектность

№п.п.

Наименование и условное обозначение

Количество

1.

Мера моделей дефектов теплообменных труб парогенераторов КММД-ПГ -16/13-№ 1

1 шт.

2.

Мера моделей дефектов теплообменных труб парогенераторов КММД-ПГ -16/13 -№2

1 шт.

3.

Упаковка

1 шт.

4.

Паспорт на меру КММД-ПГ-16/13-№1

1 экз.

5.

Паспорт на меру КММД-ПГ-16/13-№2

1 экз.

6.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 86.Д4-12 «ГСИ. Комплекты мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в январе 2013 года.

Основные средства поверки:

1.    Большой инструментальный микроскоп БМИ-1. Пределы измерения длин микровинтами от 0 до 25 мм. Цена деления шкал микровинтов 0,005 мм. Суммарная погрешность показаний прибора при измерении микрометрическими парами продольных и поперечных салазок, считая от нуля до любого деления (исключая мертвый ход) ±0,003 мм.

2.    Индикатор часового типа с ценой деления 0,01 мм по ГОСТ 577-68. Диапазон измерений 0 - 10 мм. Пределы допускаемой погрешности измерения ± 0,015 мм.

3.    Штангенциркуль цифровой по ГОСТ 166-89. Диапазон измерений 0 - 125 мм. Шаг дискретности цифрового отсчетного устройства 0,01 мм. Пределы допускаемой погрешности измерения ± 0,03 мм.

Сведения о методах измерений

Комплекты мер предназначены для проведения поверки, калибровки и настройки вихретоковых дефектоскопов и используются в соответствии с документацией (методика поверки, калибровки, настройки) на соответствующий прибор.

Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13

1. Технические условия. «Комплект мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13. Технические условия. КВФШ.401259.001 ТУ».

Рекомендации к применению

Комплекты мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13 применяются при выполнении работ и оказании услуг по обеспечению единства измерений.

53194-13
Номер в ГРСИ РФ:
53194-13
Производитель / заявитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г. Москва
Год регистрации:
2013
Cрок действия реестра:
26.02.2023
