Толщиномеры ультразвуковые DMS Go, 53196-13

53196-13
Документы
Карточка СИ
Номер в госреестре 53196-13
Наименование СИ Толщиномеры ультразвуковые
Обозначение типа СИ DMS Go
Изготовитель Компания "GE Sensing & Inspection Technologies", Китай; Компания "GE Inspection Technologies", США
Год регистрации 2013
Срок свидетельства 11.04.2018
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Толщиномеры ультразвуковые DMS Go (далее - толщиномеры) предназначены для. ручного контактного измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (трубы, сосуды давления и др.).

Толщиномеры могут применяться в энергетике, нефтегазовых и нефтеперерабатывающих комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте и других областях.

Описание

Толщиномеры являются ультразвуковыми переносными портативными измерительными приборами неразрушающего контроля, позволяющим измерять толщину изделий из металлов и сплавов при одностороннем доступе к контролируемому объекту.

Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.

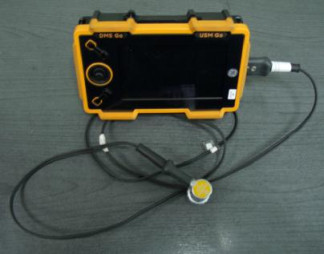

Конструктивно толщиномеры состоят из малогабаритного измерительного электронного блока и ультразвукового преобразователя, присоединяемого к толщиномеру посредством кабеля. Толщиномеры комплектуются совмещенными и раздельно-совмещенными преобразователями в соответствии с задачами применения толщиномеров. Управление толщиномерами производится с панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.

В толщиномерах DMS Go, в зависимости от заказа, для пользователя программно могут быть открыты дополнительные функции (таблица 1).

Таблица 1

Наименование версии исполнения толщиномера

Проведение измерений толщины изделий через немагнитное покрытие с помощью специального преобразователя

Передача и сохранение результатов измерений на компьютере

DMS Go Base

-

-

DMS Go ТС

+

-

DMS Go DR

-

+

DMS Go Advanced

+

+

Информация о значениях кодов, отвечающих за версию исполнения толщиномера DMS Go отображается в разделе «О приборе» главном меню толщиномера.

Для предотвращения несанкционированного доступа используется пломбировка электронного блока толщиномера под батарейным отсеком, закрывающая винт. Схема пломбировки приведена на рисунке 2.

Программное обеспечение

На электронный блок толщиномеров устанавливается внутреннее программное обеспечение (ПО). ПО выполняют следующие основные функции:

-    представление результатов измерений на дисплее в виде цифрового значения толщины, развертки типа А-Скан, B-скан, минимального и максимального значения, значения относительно установленного порогового уровня;

-    калибровка прибора по одной или двум толщинам;

-    задание вручную скорости ультразвука в материале;

-    проведение измерений толщины по первому отражению, по двум сигналам, по многократным отражениям;

-    проведение измерений через покрытие;

-    автоматическая настойка усиления во время измерений;

-    осуществление температурной компенсации;

-    подключение к электронному блоку диалоговых преобразователей. Происходит автоматическое распознавание и установка параметров преобразователя в приборе;

-    сохранение настроек и результатов измерений (в виде картинок экрана) во внутренней памяти прибора и на компьютере.

Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 2.

Таблица 2

Наименование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентикатора

ПО

Portable thickness gauge

DMS Go

2.05 BLD 1 и выше

---*

* Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3. Таблица 3

Наименование характеристики

Значение

Диапазон измерений толщины, мм

От 0,5 до 600

Пределы допускаемой абсолютной погрешности измерения толщины, мм

± (0,005-Х + 0,05), где Х - толщина измеряемого объекта, мм

Диапазон устанавливаемых значений скорости звука в материале, м/с

От 250 до 16000

Дискретность измерений толщины, мм

0,01 или 0,1

Питание осуществляется:

от литий-ионного аккумулятора с напряжением, В от внешнего сетевой адаптера: с напряжением, В частотой, Гц

От 6 до 8,4

От 100 до 240 От 50 до 60

Г абаритные размеры электронного блока (длинахширинахвысота), мм, не более

175x111x50

Масса электронного блока с аккумулятором, кг, не более

0,87

Условия эксплуатации:

Температура окружающей среды, оС

Относительная влажность воздуха при температуре 25 оС, %

От 0 до плюс 55 От 0 до 100

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.

Комплектность

Таблица 3

п.п

Наименование и условное обозначение

Количество

1.

Электронный блок c калибровочным образцом

1 шт.

2.

Аккумуляторная батарея

1 шт.

3.

Зарядное устройство

1 шт.

4.

Держатель на руку

1 шт.

5.

SD карта

1 шт.

6.

Транспортный кейс

1 шт.

7.

Программное обеспечение на компьютер для переноса и сохранения результатов измерений*

1 экз.

8.

Комплект ремней для переноски*

1 компл.

9.

Преобразователи ультразвуковые TC 560, OSS-10, FH2E-D, FH2E, DA590, DA512, DA507, DA503, DA501, DA312, DA303, DA301, фирмы GE Sensing & Inspection Technologies

**

10.

Кабели для преобразователей

**

11.

Руководство по эксплуатации

1 экз.

12.

Методика поверки

1 экз.

* Для версий исполнения толщиномера DMS Go DR и DMS Go Advanced ** Примечание: тип и количество зависит от заказа потребителя

Поверка

осуществляется по документу МП 109.Д4-12 «ГСИ. Толщиномеры ультразвуковые DMS Go. Методика поверки.», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в феврале 2013 года. Основные средства поверки:

1. Меры из комплекта образцовых ультразвуковых мер КМТ176М-1 в диапазоне толщин от 0,7 до 300 мм. Погрешность от 0,3 до 0,7 %.

Сведения о методах измерений

Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Толщиномеры ультразвуковые DMS Go. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым DMS Go

1.    ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.

2.    Техническая документация компании GE Sensing & Inspection Technologies, КНР.

Рекомендации к применению

При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

53196-13
Номер в ГРСИ РФ:
53196-13
Производитель / заявитель:
Компания "GE Sensing & Inspection Technologies", Китай; Компания "GE Inspection Technologies", США
Год регистрации:
2013
Cрок действия реестра:
11.04.2018
