| Номер в госреестре | 53198-13 |
| Наименование СИ | Сеть базовых станций спутниковой навигации ГУП "Водоканал Санкт-Петербурга" |
| Изготовитель | ГУП "Водоканал Санкт-Петербурга", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сеть базовых станций спутниковой навигации ГУП «Водоканал Санкт-Петербурга» (далее по тексту - сеть) предназначена для измерений относительных координат местоположения объектов с использованием аппаратуры сигналов навигационных космических аппаратов GPS/ГЛОНАСС.
Принцип действия сети основан на параллельном приеме и обработке 10 станциями базовыми спутниковыми навигационными «СБС-363-02» ТСЮИ.461531.054 (СБС-363-02) сигналов космической навигационной системы (КНС) ГЛОНАСС в диапазонах L1 и L2 и КНС GPS в диапазонах L1 и L2С и последующей выдачей измерительной информации потребителям.
Сеть обеспечивает измерение координат в системах координат СК-64, WGS-84. Конструктивно сеть состоит из: десяти реперных пунктов, закрепленных на зданиях ГУП «Водоканал Санкт-Петербурга» трубчатыми центрами, с антенными устройствами Zephyr Geodetic™ 2, десяти комплектов аппаратуры СБС-363-02 (Рег.№ 50982-12) и ПЭВМ расположенных в центре приёма, обработки и передачи измерительной информации.

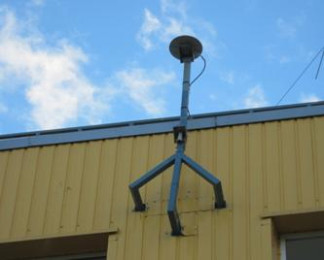

Внешний вид реперных пунктов сети приведен на рисунках 1-10.
Схема сети приведена на рисунке 11.
Пакет специального программно-математического обеспечения (СПМО) сети состоит из программного обеспечения (ПО):
1. ПО регистрации данных BSNetPlus, позволяет контролировать измерительный процесс, реализует сбор, хранение и представление измерительной информации.
2. ПО постобработки «BL-GEO for Windows», предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью СБС-363-02.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_
| Наименование ПО | Идентификационно е наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение регистрации данных BSNetPlus | BSNetPlus Setup.exe | 1.1.2 | 3E9EE89D | CRC32 |
| Программа BL-GEO for Windows для высокоточной постобработки измерений,полученных с помощью СБС-363-02 | BL-GEO for Windows | 2.6 | 29592A062A2EF056E1 A82A686B7F0589 | md5 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) измерения координат реперных пунктов сети базовых станций относительно опорных геодезических пунктов фундаментальной астрономо-геодезической сети (ФАГС), м: | ±0,02 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения взаимной геодезической привязки реперных пунктов сети базовых станций, м: | ±0,02 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) измерения координат точек относительно реперных точек сети базовых станций в режиме «Статика», м: | ±0,05 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) измерения координат точек относительно реперных точек сети базовых станций в режиме «Кинематика», м: | ±0,1 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - СБС-363-02 (шкаф) - СБС-363-02 (приемник) - Реперного пункта сети базовых станций - антенна Zephyr Geodetic™ 2 - ПЭВМ | 500 х 400 х 150 130 х 144 х 34,8 210x210x120-250 0 343 х 76 450 х 200 х 410 |
| Масса, кг, не более: - СБС-363-02 - антенна Zephyr Geodetic™ 2 - ПЭВМ | 0,55 1,0 6,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха (за исключением ПЭВМ), °С - ПЭВМ, °С - относительная влажность (при температуре окружающего воздуха 35°С), (за исключением ПЭВМ), % - ПЭВМ, % | от минус 40 до 55 от 10 до 55 до 100 до 70 |
| Средняя наработка на отказ, ч, не менее Назначенный срок службы, лет, не менее | 10000 10 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель СБС-363-02 методом наклейки или штампа.
Комплектность аппаратуры приведена в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Станция базовая спутниковая навигационная «СБС-363-02» в составе: | ТСЮИ.461531.054 | 10 компл. |
| 1) Приемник СБС-363 в составе: | 10 компл. |
| Наименование | Обозначение | Количество |
| - устройство СБС-363 | 10 шт. | |
| - адаптер сетевой | 10 шт. | |
| - кабель антенный 30 м. | 10 шт. | |
| 2) GNSS-антенна геодезическая Zephyr Geodetic™ 2 | 10 шт. | |
| 3) Шкаф СБС-363 в составе: | 10 шт. | |
| - щит с монтажной панелью YKM41-02-31 | 10 шт. | |
| - комплект монтажных частей | 10 шт. | |
| - преобразователь интерфейсов NPort 5150 | 10 шт. | |
| - преобразователь интерфейсов SER - 485 Lite | 10 шт. | |
| 4) Источник бесперебойного питания Black Star 800 Powerman | 10 шт. | |
| 5) Программное обеспечение регистрации данных BSNetPlus | 1 компл. | |
| 6) Комплект эксплуатационной документации согласно ведомости эксплуатационных документов ТСЮИ.461531.054 ВЭ | 10 компл. | |
| 7) Реперный пункт | 10 шт. | |
| 8) ПЭВМ центра приёма, обработки и передачи измерительной информации | 2 шт. | |
| 9) ПО BL-GEO for Windows для высокоточной постобработки измерений, полученных с помощью СБС-363-02 | 1 компл. | |
| 10) Техническая документация в составе: - Руководство по эксплуатации - Формуляр | 1 шт. 1 шт. |
осуществляется по документу МП 53198-13 «Инструкция. Сеть базовых станций спутниковой навигации ГУП «Водоканал Санкт-Петербурга». Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- Аппаратура геодезическая спутниковая Leica GR25, пределы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки, мм: ± 3 мм.
- Пункты фундаментальной астрономо-геодезической сети (ФАГС): Предел допускаемой погрешности (по уровню вероятности 0,95) определения координат геодезических пунктов ФАГС, м не более 0,01 м.
Сеть базовых станций спутниковой навигации ГУП «Водоканал Санкт-Петербурга». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к сети
Сеть базовых станций спутниковой навигации ГУП «Водоканал Санкт-Петербурга». Руководство по эксплуатации.
Осуществление геодезической деятельности.
Заявитель
Санкт-Петербургское государственное унитарное предприятие «Санкт-Петербургский информационно-аналитический центр» (СПб ГУП «СПб ИАЦ»), г. Санкт-Петербург
191040, г. Санкт-Петербург, Транспортный переулок д.6 лит. А помещения 7Н, 8Н
тел. +7 (812) 764-39-57
факс: +7 (812) 764-95-48
ОГРН: 1037843042907
ИНН: 7815000870
