Бета-радиометры U24-D, 53200-13

Документы

Карточка СИ

Номер в госреестре	53200-13
Наименование СИ	Бета-радиометры
Обозначение типа СИ	U24-D
Изготовитель	Компания "femto-TECH", США
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Бета-радиометры U24-D (далее - радиометры) предназначены для измерений объемной активности бета-активного газа трития (3Н) и тритий содержащих веществ в газовоздушной смеси, образующейся при использовании трития.

Описание

Конструктивно радиометр представляет собой конструкцию, состоящую из следующих частей:

- блока управления и индикации (БУИ);

- ионизационной камеры с электрометром;

- воздуходувка (насос).

БУИ предназначен для управления и регулирования режимов работы радиометра и индикации результатов измерений.

Ионизационная камера с электрометром состоит из двух емкостей - внешней и внутренней. Внешняя емкость имеет объем около 2400 куб. см и служит защитной герметичной оболочкой для входного потока газа. Внутренняя емкость имеет объем около 1800 кубических сантиметров и служит для измерений концентрации (объемной активности) трития. Электрометр располагается в верхнем отделении ионизационной камеры и представляет собой дискретный усилитель со сверхвысоким входным импедансом.

БУИ соединяется кабелем с ионизационной камерой и электрометром. Длина кабеля до 300 метров

Принцип действия радиометров основан на измерении заряда, образующегося в объеме ионизационной камеры за счет ионизации газовоздушной смеси, создаваемой бета-излучением радионуклида трития (3Н). Измеряемый электрический заряд за единицу времени (ионизационный ток) пропорционален активности бета-излучения радионуклида трития (3Н).

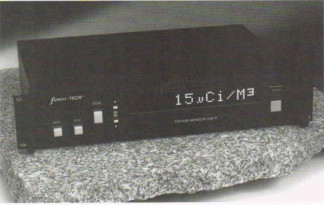

Внешний вид составных частей радиометров приведен на рисунках 1-3.

^ПРАВЛЕШ ffi СБОРОМ ДАННЫХ1'

Вытяжка газа

Подвод газа

/©

-v"

■ &

Штуцер с

внутренней

резьбой

Наименование характеристики	Значения
Диапазон измерений объемной активности трития, Бк/м	О - •3 0 5
Предел допускаемой относительной погрешности, %	± 30
Уровень собственного фона, Бк/м3 , не более	5104
Номинальная объемная скорость прокачки воздуха, л/мин	20,0 ± 2,0
Наработка на отказ, месяцев, не менее,	12
Габаритные размеры, мм, не более: -БУИ (длина х ширина х высота) - ионизационной камеры (диаметр х высота)	305х425х89(БУ) 190,7х235,2
Масса, кг, не более	14,5
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В	от 200 до 250
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 30 °С), %, не более атмосферное давление, кПа	от 15 до 40 95 от 86 до 106

Знак утверждения типа

Знак утверждения типа средства измерений наносится на лицевую панель блока управления индикации, а также на титульный лист руководства по эксплуатации 224GB-U24-D.P3 типографским способом.

Комплектность

Комплект поставки радиометров приведен в таблице 3.

Таблица 3.

Наименование	Количество, шт.	Примечание
Бета-радиометр U24-D: блок управления и индикации, ионизационная камера с электрометром	1
Руководство по эксплуатации 224GB-U24-D.F3	1
Методика поверки 224GB-U24-D МП	1
Комплект запасных частей (ЗИП)	1	Количественный состав ЗИП определяется спецификацией поставки оборудования или 1оговором на поставку.

Поверка

осуществляется по документу 224GB-U24-D МП «Инструкция. Бета-радиометры U24-D. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ»

30.10.2012 г.

Основные средства поверки:

радиометр газов РГБ-07 (рег. № 10595-07), диапазон измерений от 5104 до 51012 Бк/м3, предел допустимой относительной погрешности ± 5 % при доверительной вероятности 0,95; ротаметр типа FАМ3250 (рег. № 17417-05) кл. т. 2,5;

измеритель температуры и влажности микропроцессорный ИТВ1522 (рег. № 20857-07), диапазон измерений температуры от минус 50 до 125 °С, кл.т. 0,25; диапазон измерений относительной влажности воздуха от 0 до 100 %, кл. т 3;

барометр-анероид метеорологический БАММ-1 (рег. № 5738-76), диапазон измерения атмосферного давления от 80 до 106 кПа, пределы допускаемой относительной погрешности измерений ± 3 %;

радиоактивный газ тритий (3Н).

Сведения о методах измерений

Бета-радиометр U24-D. 224GB-U24-DTO. Руководство по эксплуатации. Раздел

Нормативные документы, устанавливающие требования к бета-радиометрам U24-D

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические

условия.

ГОСТ Р 8.039-79 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
