| Номер в госреестре | 53202-13 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные |
| Обозначение типа СИ | SLFA 20 |
| Изготовитель | "Horiba Ltd.", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы рентгенофлуоресцентные SLFA 20 Назначение средства измерений
Анализаторы рентгенофлуоресцентные SLFA 20 предназначены для измерения массовой доли серы в нефти и в нефтепродуктах.
Принцип действия анализаторов основан на измерении интенсивности флуоресцентного излучения серы, возбуждаемого при облучении пробы рентгеновским излучением.
Анализаторы построены на принципе энергодисперсионного рентгенофлуоресцентного анализа и состоят из источника рентгеновского излучения (рентгеновской трубки), камеры для установки исследуемых образцов, приемника вторичного излучения и электронных блоков.
Анализаторы представляют собой настольные автоматизированные лабораторные приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.
Управление процессом измерения осуществляется от внутреннего

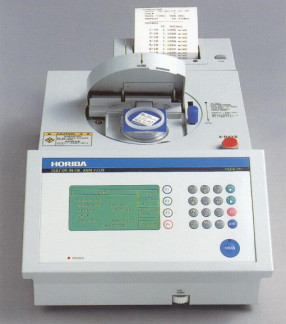

микропроцессора/контроллера с помощью мембранной клавиатуры. Внешний вид анализатора SLFA 20 приведен на рисунке 1.
Программное обеспечение, установленное в постоянном запоминающем устройстве микропроцессора, предназначено для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных.
| Цифровой | Алгоритм | |||
| Идентифика | Номер версии | идентификатор | вычисления | |
| Наименование | ционное | (идентификацио | программного | цифрового |
| программного | наименование | нный номер) | обеспечения | идентификато |
| обеспечения | программного | программного | (контрольная сумма | ра |
| обеспечения | обеспечения | метрологически | программного | |
| значимой части ПО) | обеспечения | |||
| SLFA-20 | SLFA-20 | 1.05 | _* | — |
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации Все ПО является метрологически значимым и выполняет следующие функции:
■ выполнение самодиагостики прибора;
■ управление прибором;
■ установка режимов работы прибора;
■ расчет концентрации серы в измеренных пробах;
■ обработка и хранение результатов измерений;
■ определение и хранение калибровочных коэффициентов
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Диапазон измерений массовой доли серы, % | от 0,002 до 5,0 |
| Пределы допускаемой относительной погрешности, % : - в диапазоне массовых долей от 0,002 до 0,01 % | ± 30 |
| - в диапазоне массовых долей св. 0,01 до 0,1 % | ± 15 |
| - в диапазоне массовых долей св. 0,1 до 5,0 % | ± 6 |
| Габаритные размеры (ДхШхВ), мм, не более: | 250x407x137 |
| Масса, кг, не более: | 8 |
| Напряжение питания частотой (50±1) Гц, В | 220+22-33 |
| Потребляемая мощность, В-А, не более | 100 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 4800 |
| Условия эксплуатации: о/-ч -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС), % - диапазон атмосферного давления, кПа | от +15 до +30 от 20 до 80 от 84 до 106 |
наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса прибора в виде наклейки.
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1445-2012.
осуществляется по документу МП-242-1445-2012 «Анализаторы рентгенофлуоресцентные SLFA 20. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 15.12.2012 г. Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле ГСО 9403-2009 (СН-0,005-НС), ГСО 94062009 (СН-0,060-НС), ГСО 9409-2009 (СН-0,500-НС), ГСО 9416-2009 (СН-5,000-НС).
1. ASTM D 4294-98 "Стандартный метод определения серы в нефтепродуктах методом рентгенофлуоресцентной энергодисперсионной спектроскопии", разрешенный к применению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 518582002 «Нефть. Общие технические условия».
2. ISO 8754-95 "Определение содержания серы в нефтепродуктах - метод энергодисперсионной рентгеновской флуоресценции", разрешенный к применению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 51866-2002 (ЕН 228:99) «Топлива моторные. Бензин неэтилированный. Технические условия».
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным SLFA 20
техническая документация изготовителя.
при выполнении работ оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 263 |
| Поверителей | 16 |
| Актуальность данных | 17.09.2024 |
