Измерители удельной электропроводимости углеводородных жидкостей EMCEE 1152, 53203-13

Назначение

Измерители удельной электропроводимости углеводородных жидкостей ЕМСЕЕ 1152 предназначены для измерения удельной электрической проводимости авиационных керосинов, а также других светлых углеводородных жидкостей (реактивное и дизельное топливо).

Описание

В основе принципа действия прибора ЕМСЕЕ 1152 лежит способ измерения силы тока, протекающего через жидкость, заполняющую зазор между концентрическими поверхностями измерительного электрода, погруженного в жидкость. Протекающий ток усиливается, преобразуется АЦП и отображается на цифровом табло. Показания цифрового дисплея соответствуют значению удельной электропроводимости в пСм/м.

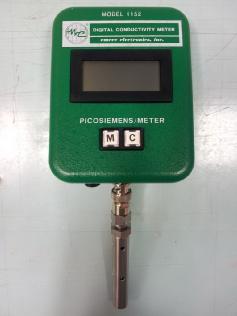

Конструктивно прибор выполнен в виде компактного переносного корпуса с цифровым дисплеем, кнопками управления и разъемом для подключения измерительного электрода. Питание прибора осуществляется от батареек.

Измеритель ЕМСЕЕ 1152 может поставляться с комплектом кабелей, который включает в себя портативную катушку с кабелем длиной 1,25 м, для использования в большом резервуаре и кабель для заземления, соединяющий измеритель с заземлением резервуара с топливом.

Программное обеспечение отсутствует, функционирование прибора обеспечивается аналоговой электронной схемой в сочетании с АЦП.

*по отношению к эквивалентам электрической проводимости - эталонным мерам электрического сопротивления.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус прибора методом сеткографии.

Комплектность

1. Измеритель удельной электропроводимости углеводородных жидкостей ЕМСЕЕ 1152

-    электронный блок    1 шт.

-    электрод измерительный    1 шт.

2.    Руководство по эксплуатации    1 шт.

3.    Методика поверки    1 шт.

4.    Свидетельство о поверке    1 шт.

5. Футляр для хранения и переноски прибора 1 шт.

Поверка

осуществляется по документу МП 242-1496-2013 «Измеритель удельной электропроводимости углеводородных жидкостей ENCEE 1152. Методика поверки», утвержденному ГЦИ СИ ФГУП « ВНИИМ им. Д. И. Менделеева» в январе 2013 г.

Основные средства поверки:

-    измеритель емкости цифровой Е7-21, класс точности 0,05, диапазон измерений от 0 до 100 пФ;

-    меры электрического сопротивления класса точности 0,1, диапазон измерений от 0,05 до 50,0 ГОм или магазин сопротивлений Р 4043 ТУ 25-04.1137-80, класс точности 0,05,

диапазон измерений от 0 до 100 кОм;

-    термометр стеклянный ТН4 по ГОСТ 400-80, диапазон измерений от 0 до 60 о С, цена деления 1о С;

-    гептан нормальный эталонный по ГОСТ 25828-83.

Сведения о методах измерений

ГОСТ 25950-83 « Топливо для реактивных двигателей с антистатической присадкой.

Метод определения удельной электрической проводимости»

А8ТМ D 2624 - 09 «Стандартный метод определения электропроводимости авиационных и дистиллятных топлив».

Нормативные и технические документы, устанавливающие требования к « Измерителю удельной электропроводимости углеводородных жидкостей ЕМСЕЕ 1152»

1.    ГОСТ 22729- 90 « Анализаторы жидкостей ГСП. Общие технические требования»

2.    Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции (топлив) установленным законодательством РФ обязательным требованиям.
