Системы измерений и мониторинга вибрации VIBROCONTROL 6000™ Compact Monitor, 53212-13

Назначение

Системы измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor (далее системы VC-6000™ CM) предназначены для измерений в непрерывном режиме абсолютной вибрации корпуса, относительной вибрации вала, осевого и радиального положения вала, а также для диагностики подшипников качения/скольжения и мониторинга температуры и технологических процессов.

Описание

Действие системы VC-6000™ CM основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей: акселерометров, велосиметров, вихретоковых преобразователей, а также других типов преобразователей, имеющих выход по напряжению или току.

Система VC-6000™ CM измеряет пиковое или среднее квадратическое значения (СКЗ) виброускорения и виброскорости, вычисляет максимальное отклонение вала от среднего положения, оценивает техническое состояние подшипников качения по методам BCU и BC-BP.

Система VC-6000™ CM представляет собой модульную конструкцию и состоит из базовой платы и установленных в ней от одного до трех входных модулей в различной комбинации, до шести выходных и дополнительных модулей.

В зависимости от требуемых задач и подключаемых первичных преобразователей используются входные модули следующих типов: одноканальный модуль для подключения акселерометров, одноканальный модуль для подключения велосиметров, одноканальный модуль для подключения вихретоковых преобразователей, двухканальный модуль для подключения преобразователей с выходом по току (от 0 до 20 мА или от 4 до 20 мА) или напряжению (от минус 15 до плюс 15 В), двухканальный модуль для диагностики методом BCU.

Выходной модуль реле позволяет контролировать обработанные в реальном времени сигналы, поступающие по каналам измерений, с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле.

Двухканальный выходной модуль по току/напряжению позволяет получить унифицированный аналоговый сигнал по току от 4 до 20 мА или от 0 до 20 мА и по напряжению от 0 до 10 В, от 0 до 5 В, от 2 до 5 В.

Система VC-6000™ CM позволяет программировать коэффициенты преобразования используемых первичных преобразователей.

Электропитание осуществляется через базовый модуль переменным напряжением от 90 до 264 В (частотой от 50 до 60 Гц) или постоянным напряжением от 20 до 75 В. Система осуществляет питание подключаемых датчиков и внешних предусилителей.

Наличие интерфейса служит для подключения к персональному компьютеру.

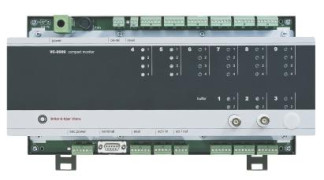

Внешний вид системы VC-6000™ CM приведен на рисунке 1.

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

*Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor и присваивается при выпуске прибора. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Канал измерения абсолютной вибрации

Диапазоны измерений виброскорости для акселерометров с коэффициентом преобразования 10 мВ/(мс-2), мм/с:

СКЗ

пиковое значение

Диапазоны измерений виброскорости для велосиметров с коэффициентом преобразования 100 мВ/(ммс-1), мм/с:

СКЗ

пиковое значение

Диапазон рабочих частот, Г ц

Пределы допускаемой абсолютной погрешности измерений виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, мм/с:

-    для работы с акселерометрами

-    для работы с велосиметрами

от 0 до 20 от 0 до 100

от 0 до 20 от 0 до 100

от 10 до 1000

±[0,001D +(0,0275 х x)] ±[0,001D +(0,0075 х x)] где x - измеренное значение характеристики вибрации; D- диапазон измерения

Канал измерения состояния подшипников качения

Тип подсоединяемых первичных преобразователей

Диапазоны измерений виброускорения для акселерометров с коэффициентом преобразования 10 мВ/(мс-2), м/с2:

СКЗ

пиковое значение

Диапазон рабочих частот, Гц

Пределы допускаемой абсолютной погрешности измерений виброускорения в диапазоне рабочих частот и диапазоне рабочих температур, м/с2

акселерометр

от 0 до 160 от 0 до 800

от 10 до 1000

±[0,002D +(0,0075 х x)] где x - измеренное значение характеристики вибрации; D- диапазон измерения

Канал измерения относительной вибрации

Диапазоны измерений виброперемещения для вихретоковых преобразователей с коэффициентом преобразования 8 мВ/мкм, мкм:

Sмакс

Sx,y

Диапазон частот, Гц

Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне рабочих частот и диапазоне рабочих температур, мкм: при измерении Sмакс при измерении Sx,y

от 0 до 250 от 0 до 500

от 10 до 1000

±[0,001D +(0,01 х x)] ±(0,0075 х x) где x - измеренное значение характеристики вибрации; D- диапазон измерения

Канал измерения осевого перемещения и радиального положения вала

Тип подсоединяемых первичных преобразователей

Диапазон измерений перемещения для вихретоковых преобразователей с коэффициентом преобразования минус 8 мВ/мкм, мм

Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне рабочих температур, мм

вихретоковый

±1

±[0,001D +(0,01 х x)] где x - измеренное значение характеристики вибрации; D- диапазон измерения

Условия эксплуатации: диапазон рабочих температур, °С

от минус 20 до 70 311 х 170 х 113

1,5

0,45

0,035

Габаритные размеры (длина х высота х ширина), мм

Масса, кг, не более: корпус пустой базовый модуль подключаемый модуль

Знак утверждения типа

Знак утверждения типа наносится на корпус системы в виде наклейки и на руководство по эксплуатации методом наклейки или печати.

Система измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor

Руководство по эксплуатации Методика поверки

1 экз. 1 экз.

Поверка

осуществляется по документу МП 53212-13 «Система измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor фирмы «Bruel & Kj жг Vibro GmbH», Германия. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 19.02.2013.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).

Сведения о методах измерений

Руководство по эксплуатации «Система измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor», раздел С.

Нормативные и технические документы, устанавливающие требования к системам

ТМ'

измерений и мониторинга вибрации VIBROCONTROL 6000 Compact Monitor

1. Техническая документация фирмы «Bruel & Kj жг Vibro GmbH», Германия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений
