Пикнометры газовые PMI, 53213-13

Назначение

Пикнометры газовые PMI (далее - пикнометры) предназначены для измерения плотности и объема порошков и сыпучих материалов.

Описание

Принцип действия пикнометров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры в расширительную. Объём вытесненного гелия оценивается по изменению давления гелия в расширительной камере и равен объёму твёрдой фазы анализируемого образца. Значение массы образца определяется весовым методом и вводится оператором при помощи программного обеспечения. На основании этих данных в электронном блоке пикнометра производится расчёт плотности анализируемого образца.

Конструктивно пикнометр представляет собой лабораторный прибор, состоящий из измерительной и расширительной камер с известными значениями объёма, системы продувки и заполнения инертным газом, датчика избыточного давления и управляющего электронного блока.

Управление работой пикнометра осуществляется с помощью программного обеспечения.

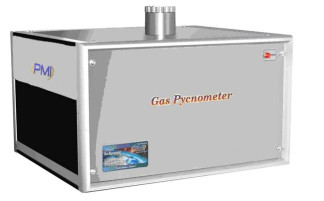

Фотография внешнего вида пикнометра представлена на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Пикнометры оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

Программное обеспечение пикнометра заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Уровень защиты программного обеспечения от непреднамеренных и

преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на левую панель корпуса пикнометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 91-241-2012 «ГСИ. Пикнометры газовые PMI. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Эталонные средства измерений, используемые при поверке:

-    весы специального класса точности по ГОСТ Р 53228-2008;

-    лабораторный термометр частичного погружения с диапазоном измеряемых температур от 0 °С до 100 °С, I класса точности по ГОСТ 28498-90.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к пикнометрам газовым PMI

ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»

Техническая документация изготовителя «Porous Materials, Inc.» (США).

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
