| Номер в госреестре | 53214-13 |
| Наименование СИ | Приборы для измерений параметров шероховатости, волнистости и профиля поверхности |
| Обозначение типа СИ | Hommel-Etamic T8000, HOMMEL-ETAMIC C8000 |
| Изготовитель | "HOMMEL-ETAMIC GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.04.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы для измерений параметров шероховатости, волнистости и профиля поверхности HOMMEL-ETAMIC T8000, HOMMEL-ETAMIC С8000 (далее - приборы) предназначены для измерений параметров шероховатости, волнистости и профиля поверхности различных деталей, а также определения в измеренных профилях геометрических параметров: радиусов дуг, координат точек, расстояний, углов и топографии поверхностей. Прибор может применяться для измерений деталей сложной формы в различных областях машиностроения, электротехнике, в производстве пластмассовых изделий и т. д.

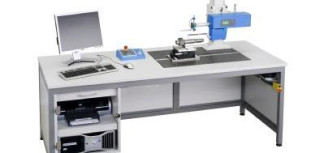

Приборы HOMMEL-ETAMIC T8000 выпускаются двух модификаций, различающихся назначением: HOMMEL-ETAMIC T8000 (Рисунок 1) предназначен для измерений параметров шероховатости, волнистости и профиля поверхности; HOMMEL-ETAMIC С 8000 (Рисунок 2) для измерений параметров профиля поверхности.
Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой измерительного преобразователя и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком.
Результаты измерения выводятся на монитор компьютера и в дальнейшем могут быть использованы для дальнейших расчетов.
Прибор состоит из следующих элементов: измерительного преобразователя, состоящего из индуктивного датчика и блока подачи, блока усиления сигналов, микропроцессорного устройства, блока выдачи информации, принтера и блока питания. Для расширения области использования прибор снабжается различными типами датчиков. Они различаются радиусом закругления щупа, материалом изготовления, размером корпуса, положением и формой опоры.
Благодаря модульной конструкции прибора, при помощи сетевой карты HOMMELWERKE CAN-BUS к нему могут быть подключены различные компоненты системы. Для работы в режиме измерения шероховатости и профиля поверхности используется устройство подачи Waveline 120 или Waveline 200. Встроенная в устройство высокоточная базовая плоскость позволяет использовать безопорный датчик. Для вертикального перемещения при измерении используется колонна, обеспечивающая возможность ручного или моторизованного поворота в вертикальной плоскости закрепленного на ней привода на ±45°, кроме этого, ±5° настраивается микрометрическим винтом устройства точной подачи. Для работы в режиме измерения микротопографии поверхности предназначено устройство Y-Positionerer, представляющее из себя моторизованный измерительный столик с точным перемещением по оси Y в горизонтальной плоскости.
В
Приборы HOMMEL-ETAMIC T8000 оснащены программным обеспечением TURBO ROUGHNESS для измерений параметров шероховатости, TURBO WAVE параметров волнистости, TURBO CONTOUR геометрических параметров профиля поверхности и EVOVIS для измерений топографии. Вычислительные алгоритмы расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует
редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой иде нтиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| EVOVIS | EVOVIS | 1.34 | 0e3129b6110afbbb 2cf114d1e36ca3af | MD5 |
| TURBO WAVE | TWW | 7.55 | f9351229a1dd46eb 327dcda481c92083 | MD5 |
| TURBO ROUGHNESS | TRWin | 7.55 | 76C3BAD10A4CB 8303E3CFC329E0 FACA6 | MD5 |
| TURBO CONTOUR | TCWin | 7.55 | 751201A6283EF6 B6C86C54447AC AFEB0 | MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов для измерений параметров шероховатости, волнистости и профиля поверхности HOMMEL-ETAMIC T8000 соответствует уровню «А» по МИ 3286-2010.
| Модификация прибора | Т8000 | С8000 в режиме измерений профиля | |
| в режиме измерений шероховатости | в режиме измерений профиля | ||
| Измеряемые параметры шероховатости | Ra; Rz; Rmax; Rt; Rq; Rsk; lmo; lo; Rdq; da; ln; La; Lq; Rz-ISO; 4287 R3z; Rpm; Rp3z; R3zm; Rp; D; RPc; RSm; Rpm/R3z; lr; Rku; tpif; Rdc; tpia; tpip; tpic; Rt/Ra; Rz1; Rz2; Rz3; Rz4; Rz5; Rmr; Rmr%; Api Rpk*; Rpk; Rk; Rvk*; Rvk; Mr1; Mr 2; A1; A2; Vo Rv / Rk | ||
| Измеряемые параметры волнистости | Wt.; Wp; Wz; Wa; Wq; Wsk; WSm; Wdq; lw; Wku; Wdc | ||
| Измеряемые параметры профиля | Pt.; Pp; Pz; Pa; Pq; Psk; PSm; Pdq; lp; Pku; tpaf; tpaa; tpab; tpac; Pmr0; APa; APa%; Pmr; Pmr% | Радиусы, углы, расстояния, координаты | Радиусы, углы, расстояния, координаты |
| Диапазон измерений, в зависимости от применяемого щупа | ±(8; 80; 800; 8000) мкм по параметру Rmax в зависимости от типа датчика | 6 мм 20 мм 60 мм 90 мм | 6 мм 20 мм 60 мм 90 мм | |
| Длина измерений, мм | 0,48; 1,5; 4,8; 15; 48 или от 0,01 до 16; 20; 120; 200 | 120 200 | 120 200 | |
| Отсечка шага Хс, мм | 0,08; 0,25; 0,8; 2,5; 8 | - | ||
| Типы фильтров | Аналоговый RC-фильтр по ДИН 4768 М1 (Фильтр Г аусса 50%) по ИСО 11562 М2 (Двойной фильтр Гаусса для расчета кривой материала, Rk-параметры) по ИСО 13565-1. Коротковолновая отсечка шага Xs, Xc/Xs по ИСО 3274/11562 | |||
| Скорость перемещения датчика, мм/с | 0,05; 0,15; 0,5 или произвольно выбираемая от 0,01 до 2 | От 0,02 до 3 | ||
| Радиус кривизны щупа, мкм | 2; 5 | 22; 250; 500; 1000; 2000;3000 | ||
| Измерительное усилие, мН | От 0,05 до 2 в зависимости от типа датчика | ± (от 0 до 20) регулируемое | ||
| Вертикальная стойка: | ||||
| - диапазон перемещений, мм | 400; 800 | |||
| - угол поворота привода,...° | ±45 | |||
| - габаритные размеры гранитного основания, мм -длина; -ширина | 780;1000 500 | |||
| Электрическое питание: | 230 (+15 %, -10 %) В, 50-60 Гц | |||
| Предел допускаемой систематической составляющей основной погрешности прибора по параметру Ra, % | 3 | - | ||
| Пределы допускаемой погрешности при измерении по оси Х, мкм | - | ± (1+0,02 X), где X- длина измерения в мм | ||
| Пределы допускаемой погрешности при измерении по оси Z, мкм | - | ±2 (0,25+0,05 Z), где Z длина измерения в мм | ||
| Предел допускаемой погрешности при измерении радиуса дуги окружности, % | - | 0,1 | ||
| Пределы допускаемой погрешности при измерении отклонения формы дуги окружности радиусом до 10 мм | - | ± 3 мкм | ||
| Пределы допускаемой погрешности при измерении углов,.' | ± 5 | |
| Допускаемое отклонение от прямолинейности референтной плоскости | 0,4 мкм на длине 120 мм 0,8 мкм на длине 200 мм | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом наклейки на корпус прибора.
Поставляется в комплекте с принадлежностями:
| HOMMEL-ETAMIC T8000 | HOMMEL-ETAMIC С8000 |
| Персональный компьютер | Персональный компьютер |
| Монитор | Монитор |
| Клавиатура, «мышь» | Клавиатура, «мышь» |
| Датчик измерения шероховатости | Датчик измерения контура |
| Щуповая консоль для шероховатости | Щуповая консоль для контура |
| Эталон шероховатости | Набор для калибровки датчика контура |
| Датчик измерения контура (опционально) | Моторизованная вертикальная колонна |
| Щуповая консоль для контура (опционально) | Приводное устройство |
| Моторизованная вертикальная колонна | Поворотная опора для приводного устройства |
| Приводное устройство | Г ранитная плита |
| Поворотная опора для приводного устройства | Измерительный столик (опционально) |
| Гранитная плита | Руководство по эксплуатации |
| Измерительный столик (опционально) | Методика поверки |
| Руководство по эксплуатации | |
| Методика поверки |
осуществляется по документу МП 53214-13 «Приборы для измерений параметров шероховатости, волнистости и профиля поверхности HOMMEL - ETAMIC T8000, HOMMEL - ETAMIC С8000. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 года и включенной в комплект поставки. Основные средства поверки:
меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1.
Сведения о методах измерений содержатся в разделе 3 документа «Приборы для измерений параметров шероховатости, волнистости и профиля поверхности HOMMEL -ETAMIC T8000, HOMMEL - ETAMIC С8000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости, волнистости и профиля поверхности HOMMEL-ETAMIC T8000, HOMMEL - ETAMIC С8000
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025...1600 мкм»
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Hommel-Etamic GmbH, Германия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 57 |
| Поверителей | 8 |
| Актуальность данных | 16.11.2024 |
