Преобразователи направления воздушного потока WAV151/252, 53215-13

Документы

Карточка СИ

Номер в госреестре	53215-13
Наименование СИ	Преобразователи направления воздушного потока
Обозначение типа СИ	WAV151/252
Изготовитель	"Vaisala Oyj", Финляндия
Год регистрации	2013
Срок свидетельства	27.03.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Преобразователи направления воздушного потока WAV151/252 (далее преобразователи WAV151/252) предназначены для измерений направления воздушного потока.

Описание

Принцип действия преобразователей WAV151/252 основан на преобразовании угла поворота флюгарки в электрические импульсы с помощью оптического кодового диска. Измерение направления воздушного потока осуществляется путем преобразования электрических импульсов, поступающих с оптического кодового диска определителя углового положения вала (код Г рея) в направление воздушного потока.

Преобразователи WAV151/252 состоят из корпуса, флюгарки, вала, оптического кодового диска.

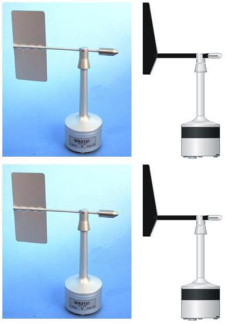

Конструктивно преобразователи WAV151/252 выполнены в едином корпусе. Приемником направления воздушного потока является флюгарка, которая состоит из оси на концах которой, размещены уравновешивающий груз и пластина. Преобразователи WAV151/252 устанавливаются на метеорологической мачте. Внешний вид преобразователей WAV151/252 представлен на рис.1.

Преобразователи WAV151/252 являются оптоэлектронными, быстродействующими флюгерами. Преобразователи WAV151/252 имеют нагревательный элемент, который автоматически включается при температуре менее 4oC. В преобразователях WAV151 обогревается ось вала, в преобразователях WAV252 обогревается ось вала и флюгарка.

Преобразователи WAV151/252 могут работать в составе автоматизированных метеорологических станций.

Технические характеристики

Таблица 2_

Наименование характеристики	Значения характеристики
	WAV151		WAV252
Диапазон измерений направления воздушного потока, градус	от 0 до 360
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус	± 3
Порог чувствительности, м/с	0,4
Момент трения на оси преобразователя, мкНм	50
Электрическое питание от источника постоянного тока -напряжение, В -ток, не более, мА	24 ± 2,		2,4
Наличие обогрева -флюгарки -вала	нет есть		есть есть
Максимальная потребляемая мощность, Вт	50
Средняя наработка на отказ, ч	8000
Срок службы, лет	8
Г абаритные размеры, мм	высота	диаметр	высота	диаметр
	300	90	355	90
Масса, кг	0,66		0,85
Условия эксплуатации: -температура воздуха, oC -относительная влажность воздуха, % -атмосферное давление, гПа	от минус 50 до 55 от 0 до 100 от 600 до 1080		от минус 55 до 55 от 0 до 100 от 600 до 1080

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра и на корпус преобразователей WAV151/252 в виде голографической наклейки.

Комплектность

1. Преобразователь WAV151/252 1/1 шт.

2. Формуляр «Преобразователи направления воздушного потока WAV151/252» 1 шт.

3. Методика поверки МП 2551-0085-2012 «Преобразователи направления воздушного потока WAV151/252» 1 шт.

Поверка

осуществляется по документу МП 2551-0085-2012 «Преобразователи направления воздушного потока WAV151/252», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»

19.10.2012 г.

Перечень эталонов, применяемых при поверке:

1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-85, диапазон от 0,1 до 100 м/с, диаметр рабочего участка 700 мм, относительное среднее квадратическое отклонение погрешности воспроизведения единицы скорости при скоростях от

0,1 до 10 м/с включительно: 310-3, при скоростях свыше 10 до 100 м/с: 210-3, диапазон от 0 до 360 градусов, погрешность ±0,5 градуса;

2. Комплект имитаторов КИ-01, диапазон от 0 до 360 градусов, пг ±1 градус.
