Приборы для измерений плотности дорожного покрытия PQI и SDG, 53216-13

Назначение

Приборы для измерений плотности дорожного покрытия моделей PQI и SDG (далее по тексту - приборы PQI/SDG) предназначены для измерений плотности и коэффициента уплотнения покрытий диэлькометрическим методом.

Описание

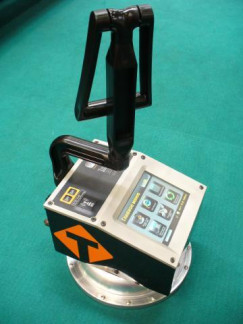

Приборы PQI/SDG представляют собой портативные устройства, состоящие из корпуса, в котором размещены электронный модуль и дисплей. Внешний вид приборов PQI/SDG приведен на рисунке 1.

Принцип действия приборов PQI/SDG основан на зависимости между диэлектрической проницаемостью и плотностью материала покрытия (асфальтобетонного или грунтового). При измерениях прибор устанавливается своим основанием на ровную поверхность исследуемого

дорожного покрытия и электронный блок прибора генерирует сигналы, которые излучаются в виде электромагнитной волны передающей антенной, расположенной в основании прибора. Сигналы, искаженные при прохождении через материал исследуемого дорожного покрытия, улавливаются приемной антенной, также расположенной в основании прибора. Искажения сигнала, вызванные импедансом материала покрытия, анализируются с помощью электронной схемы и преобразуются в значения плотности покрытия. Результаты измерений плотности покрытия отображается на дисплее.

Модели приборов PQI и SDG различаются областью применения: модель PQI применяется для асфальтобетонных дорожный покрытий, SDG - для грунтовых.

Для приборов модели PQI на дисплее отображается также температура асфальтобетонного покрытия, измеряемая встроенным ИК-датчиком температуры. Для приборов модели SDG на дисплее кроме значения плотности покрытия отображается также значение влажности материала покрытия.

Программное обеспечение

Программное обеспечение (ПО) приборов PQI/SDG используется при проведении штатных измерений приборами и связи с внешними информационными каналами. Идентификационные признаки ПО приведены в таблицах 1, 2.

Таблица 1 - Идентификационные данные ПО прибора модели PQI:

Уровень защиты ПО приборов PQI/SDG от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приборов PQI/SDG приведены в таблице 3. Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководств по эксплуатации PQI-001.12РЭ и SDG-001.12 РЭ - в левом нижнем углу типографским способом и на верхнюю часть корпуса приборов в виде наклеиваемой пленки.

Комплектность

Комплектность приборов PQI/SDG приведена в таблице 4. Таблица 4

Поверка

Осуществляется по документу PQI/SDG.001.12МП «Инструкция. Приборы для измерений плотности дорожного покрытия моделей PQI и SDG. Методика поверки».

Основное поверочное оборудование:

-    весы лабораторные ВЛТ (рег. № 19874-08), диапазон взвешивания до 10 кг, II класс точности по ГОСТ 24104-2001

-    гири 4-го класса Г-4-1110 (рег. № 202-70), гири КГ-3-10 (рег. № 15910-96),

-    линейка измерительная металлическая (рег. № 34854-07), длина 1 м, цена деления 1 мм;

-    штангенциркуль ШЦ-П-250-0,1 (рег № 22088-07);

-    термометр цифровой малогабаритный ТЦМ 9410 с термопреобразователем ТТЦ 01-350-1 (рег. № 32156-06), диапазон (-50 °С...+350 оС), погрешность менее ±0,15 0С.

Сведения о методах измерений

1    ГОСТ 12801-98. Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.

2    ГОСТ 22733-2002. Грунты. Метод лабораторного определения максимальной плотности.

3    Прибор для измерений плотности дорожного покрытия PQI. Руководство по эксплуатации PQI-001.12РЭ. Раздел 3,4.

4    Прибор для измерений плотности дорожного покрытия SDG. Руководство по эксплуатации SDG-001.12 РЭ. Раздел 3, 4.

Нормативные документы, устанавливающие требования к приборам PQI/SDG

1    Прибор для измерений плотности асфальтобетонного покрытия PQI. Руководство по эксплуатации PQI-001.12РЭ. Раздел 1, 2.

2    Прибор для измерений плотности грунта SDG. Руководство по эксплуатации SDG-001.12 РЭ. Раздел 1, 2.

Рекомендации к применению

Вне сферы государственного регулирования.
