| Номер в госреестре | 53217-13 |
| Наименование СИ | Машины для испытаний асфальтобетонных образцов |
| Обозначение типа СИ | ИП-1А-500АБ Универсал |
| Изготовитель | ООО "НПО "ВНИР", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 12.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал» (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие.
Принцип работы машин заключается в деформации образцов до разрушения с помощью гидравлического привода. Под действием давления масла в напорной магистрали машины происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.

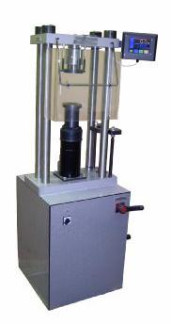

Конструктивно машина состоит из станции насосной, устройства нагружения, блока управления микропроцессорного, плиты опорной нижней и проставок.
Станция насосная состоит из гидробака, масляного фильтра, радиально-поршневого насоса с приводом от асинхронного электродвигателя, звукоизолирующего кожуха и элементов управления параметрами потока масла.
Устройство нагружения содержит раму, включающую в себя основание, колонны, плиту опорную верхнюю на шаровой опоре и домкрат с гидравлическим возвратом поршня.
Блок управления микропроцессорный позволяет задавать и контролировать режим работы машины. Давление масла в напорной магистрали измеряется с помощью тензорезисторного датчика.
Управление работой машины и отображение информации осуществляются посредством сенсорного жидкокристаллического экрана; одна из зон экрана выполняет функцию цифрового индикатора нагрузки.
Плита опорная нижняя служит для установки образца материала при испытаниях на сжатие или для установки дополнительных приспособлений. Проставки служат для изменения высоты рабочего пространства.
В машинах имеется встроенное в микропроцессорный блок управления программное обеспечение (далее - ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| PROG3 | UNIVERSAL.hex | V 1.0 | CHh | CRC 16 |
Идентификация программы: после включения на экране отображается версия программного обеспечения, и машина переходит в рабочий режим.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Диапазоны измерений, кН:
- основной...........................................................................от 100 до 500
- дополнительный....................................................................от 1 до 100
Пределы допускаемой относительной погрешности измерений силы при прямом
ходе*, %:
- в основном диапазоне измерений......................................................... ± 1
- в дополнительном диапазоне измерений................................................ ± 2
* Характеристики приведены для нормальных условий по ГОСТ 15150-69 Электрическое питание от сети переменного тока:
- напряжение, В.....................................................................от 205 до 240
- частота, Гц........................................................................... от 49 до 51
Всего листов 4
Потребляемая мощность, кВт, не более...........................
.................1
550, 540, 1700 .............450
0,8
Габаритные размеры (длина, ширина, высота), мм, не более
Масса, кг, не более.....................................................
Вероятность безотказной работы за 1000 ч......................
Знак утверждения типа наноситься методом фотохимпечатания на табличку, закрепленную на корпусе машины и на титульный лист руководства по эксплуатации типографским способом.
1. Машина для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал»
- 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Методика поверки МП 2301-242-2013 - 1 экз.
осуществляется по документу МП 2301-242-2013 «Машины для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.01.2013 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности
5 = 0,24 %.
изложены в руководстве по эксплуатации «Машины для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал»
1. ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, изгиб. Общие технические требования.
2. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
3. ТУ 427121-112-17690167-2012 Машины для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал». Технические условия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
