Назначение
Генераторы сигналов высокочастотные цифровые МГВЧ (далее - генераторы) предназначены для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам.
Описание
Генератор выполнен в виде мезонинного модуля и представляет собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Генератор устанавливается на носитель мезонинных модулей (далее по тексту -носитель мезонинов) и через интерфейс стандарта VXI или LXI соединяется информационно с управляющей ПЭВМ.
В качестве носителя мезонинов используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичный носитель мезонинов в составе информационных измерительных систем на основе магистрали VXIbus.
Генератор содержит два независимых друг от друга канала:
- один канал генератора сигналов произвольной формы (далее по тексту - ГСПФ);
- один канал функционального генератора (далее по тексту - ГФ).
ГСПФ обеспечивает цифро-аналоговое преобразование кодов из установленной на мезонине памяти в значения напряжения выходного сигнала с заданной частотой дискретизации.
ГФ обеспечивает воспроизведение гармонического синусоидального сигнала и различные виды модулированных сигналов по одному каналу методом прямого цифрового синтеза (цифро-аналоговое преобразование кодов значений напряжения синусоидального сигнала с заданной частотой дискретизации).

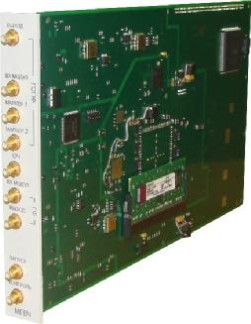

Внешний вид генератора с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Внешний вид устройств MezaBox и MezaBох\Battery 133W-hrs с установленным генератором и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 2, 3.
Внешний вид носителей мезонинных модулей НМ (НМ-С, НМУ) с установленным генератором и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведен на рисунке 4.
Программное обеспечение
Программное обеспечение (ПО) генераторов включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».
Драйвер и программная панель инструмента обеспечивают управление генератором.
Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него носителем мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.
В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.
Метрологически значимая часть ПО выделена в файл библиотека математических преобразований unmgvc_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчета контрольной суммы приведены в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
библиотека математических преобразований МГВЧ | unmgvc_math.dll | 1.0 | A3DEE881 | CRC32 |
Лист № 4 Всего листов 6
Метрологически значимая часть ПО генераторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Характеристики измерительных каналов генераторов приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение |
для канала ГСПФ | для канала ГФ |
Размах выходного сигнала (при сопротивлении нагрузки 50 Ом) | от 0,01 до 1,00 В | от 0,01 до 1,00 В |
Пределы относительной допускаемой погрешности воспроизведения напряжения сигнала | ± (0,5 + Ш^уст) % | ± (0,5 + ик/иуст) %, |
где ик - максимальное значение амплитуды сигнала, равное 0,5 В; иуст - установленное значение амплитуды сигнала |
Диапазон установки смещения выходного сигнала | от минус 0,5 до плюс 0,5 В с шагом 0,01 В | от минус 0,5 до плюс 0,5 В с шагом 0,01 В |
Пределы относительной допускаемой погрешности установки смещения выходного сигнала | ± (0,5 + (Um/Ui) % | ± (0,5 + (Um/Ui) % |
где Um - максимальное значение смещения сигнала, равное 0,5 В; Ui - установленное значение смещения сигнала |
Диапазон воспроизведения частоты - гармонических сигналов - сигналов прямоугольной, пилообразной, треугольной и трапецеидальной формы | от 0,001 до 400 МГц от 0,001 до 50 МГц | от 0,01 до 200 МГц |
Пределы допускаемой относительной погрешности воспроизведения частоты синусоидального сигнала | ± 0,003 % | ± 0,003 % |
Коэффициент нелинейных искажений гармонического сигнала на частоте 100 кГц | 5 % | 2,5 % |
Уровни гармонических и негармонических искажений при воспроизведении синусоидального сигнала: - для частоты 10 МГц - для частоты 50 МГц - для частоты 100 МГц - для частоты 200 МГц - для частоты 400 МГц | не более минус 40 дБн1 не более минус 35 дБн не более минус 30 дБн не более минус 25 дБн не более минус 20 дБн | не более минус 40 дБн не более минус 35 дБн не более минус 30 дБн не более минус 25 дБн |
Неравномерность АЧХ относительно частоты 100 кГц при воспроизведении гармонического сигнала: - до 200 МГц - от 200 до 400 МГц | не более 1,5 дБ не более 3,0 дБ | не более 3 дБ |
Наименование характеристики | Значение |
для канала ГСПФ | для канала ГФ |
Время нарастания/спада прямоугольного сигнала размахом 1 В | не более 2 нс | - |
Частота дискретизации воспроизводимого сигнала | 1,25; 2,5 ГГц | 1 ГГц |
Примечание 1: Здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте |
По условиям эксплуатации генераторы удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по
механическим воздействиям.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С........................................................................ от 5 до 40;
- относительная влажность воздуха при температуре 25 °С, %, не более....................от 30 до 80;
- атмосферное давление, кПа................................................................................... от 84 до 106,7.
Габаритные размеры генератора (длина х ширина х высота), мм,
не более....................................................................................................................(266 х 152 х 22)
Масса генератора, кг, не более......................................................................................0,4.
Суммарная мощность генератора, потребляемая по цепям питания, Вт,
не более.........................................................................................................................................40.
Параметры электропитания генераторов приведены в таблице 3. _Таблица 3
Напряжение питания, В | Отклонения напряжения питания от номинального значения, В | Сила тока, потребляемая по цепи питания, А, не более |
пиковое значение | динамическое значение |
5 | +0,25 В/-0,125 | 5,5 | 4,8 |
12 | +0,60 В/-0,36 | 0,9 | 0,5 |
минус 12 | +0,60 В/-0,36 | 0,9 | 0,5 |
минус 5,2 | +0,26 В/-0,13 | 1,1 | 0,7 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель мезонинного модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
В комплект поставки входят: генератор, носитель мезонинов (по заказу), комплект ЗИП-О, комплект эксплуатационной документации.
Поверка
осуществляется по документу UNC3.031.162 РЭ (раздел 5 «Поверка»), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 7 марта 2013 г.
Основные средства поверки:
Мультиметр Agilent 3458A (рег.№ 25900-03): диапазоны измерений напряжений постоянного и переменного тока 100 мВ, 1 В. Погрешность измерений напряжений постоянного и переменного тока не более 0,5 %.
Частотомер универсальный С^Т-90 (рег.№ 41567-09): диапазон измерений частоты сигнала от 0,001 до 400 МГц, погрешность измерения частоты не более 0,001 %.
Лист № 6 Всего листов 6
Измеритель нелинейных искажений автоматический С6-11 (рег.№ 9081-83): измерение коэффициента гармоник на частоте 100 кГц с абсолютной погрешностью Лкг= ± (0,1 хКг + 0,06) %.
Анализатор спектра GSP-7830 (рег.№ 37467-08): диапазон частот от 100 кГц до 900 МГц; динамический диапазон от минус 110 дБмВт до плюс 20 дБмВт.
Осциллограф цифровой запоминающий WaveJet 352-А (рег.№ 40908-09): полоса пропускания 500 МГц; время нарастания не более 0,7 нс; относительная погрешность измерения напряжения ± 1,5 %.
Сведения о методах измерений
UNC3.031.162 РЭ. Генератор сигналов высокочастотный цифровой МГВЧ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным цифровым МГВЧ
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
UNC3.031.162 ТУ. Генераторы сигналов высокочастотные цифровые МГВЧ. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
