| Номер в госреестре | 53220-13 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | FCKL1528 / FCVU1534 / FCLE1535 |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535 (далее по тексту -приемники) предназначены для селективных измерений частот и уровней радиосигналов и их детектирования, измерений напряженности электромагнитного поля совместно с измерительными антеннами.
Конструктивно приемник выполнен в виде моноблока. Управление работой приемников осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели приемников, так и дистанционно через шину 1ЕЕЕ-488.
Принцип работы приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники построены по супергетеродинной схеме с тройным преобразованием частоты.
Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в аналоговом и цифровом представлениях. Приемники обеспечивают автоматизированные измерения в диапазонах частот от 9 кГц до 30 МГц (FCKL1528), от 20 до 1050 МГц (FCVU1534), от 9 кГц до 3250 МГц (FCLE1535).

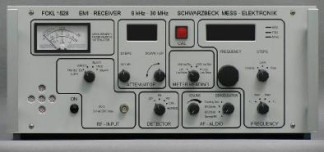

Фотографии общего вида приемников приведены на рисунках 1а, 1б, 1в.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.
Рис. 1б Внешний вид приемника FCVU1534
| . . V, • •'¥ | # •' | ■ ’ w ’■#' %" | ||
| • • Е 111 ■ ■. | йб‘ t’ |< к- | ф и ■ ГЦ-- I 0 0 1 r1 Lai Г 3- | W T’ll-fc V ■я**. | ш l«f ■ ■ : if#:-" V I- .1.** |
Таблица 1
| Наименование параметра (характеристики) | Значение параметра (характеристики) | |||
| FCKL1528 | FCVU1534 | FCLE1535 | ||
| Диапазон рабочих частот, МГц | от 0,009 до 30 | от 20 до 1050 | от 0,009 до 3250 | |
| Пределы допускаемой погрешности измерений уровня напряжения гармонического колебания, дБ | ± 1 | |||
| Нижний предел измеряемого уровня напряжения гармонического колебания при ширине полосы пропускания, дБмкВ, не более: - 9 кГц - 120 кГц | минус 7 | минус 7 | 0 | |
| Динамический диапазон измерений уровней напряжения гармонического колебания, дБ, не менее | 130 | |||
| Пределы допускаемой погрешности измерений частоты гармонического колебания | f 10-5 ± 100 Гц, где f - частота настройки приемника | f10-5 ± 10 кГц, где f - частота настройки приемника | ± 3 • 10-6 | |
| Ослабление зеркальных каналов приема, дБ, не менее | 65 | |||
| Ослабление сигналов частот, равных промежуточным, дБ, не менее | 70 | |||
| Масса, кг, не более | 17 | 17 | 19 | |
| Габаритные размеры (длина х ширина х высота) мм, не более | 470 х 180 х 460 | 447 х 180 х 460 | 447 х 275 х 460 | |
| Время подготовки к работе, минут, не более | 30 | |||
| Время непрерывной работы, ч, не менее | 8 | |||
| Параметры электропитания: напряжение переменного тока, В частота, Гц | 220 + 22 50 ± 1 | |||
| Потребляемая мощность, В-А, не более | 80 | |||
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 | |||
Знак утверждения типа наносится на лицевую панель приемников в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
В комплект поставки приемников входят:
- приемник измерительный одной из модели FCKL1528 / FCVU1534 / FCLE1535 -
1 к-т.;
- эксплуатационная документация 1 к-т.;
- методика поверки - 1 шт.
осуществляется по документу МП 53220-13 «Инструкция. Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 26.12.2012 года.
Средства поверки:
установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83), диапазон измерений ослабления от 0 до 50 дБ, диапазон частот от 9 кГц до 18 ГГц, пределы допускаемой погрешности измерений ослабления ± 0,1 дБ;
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5 10 Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5-10-7.
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приемникам измерительным FCKL1528 / FCVU1534 / FCLE1535
Техническая документации фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для измерений спектральных характеристик радиосигналов и уровня радиопомех.
