| Номер в госреестре | 53221-13 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | Giga-tronics серии 2500В (мод. 2502В, 2508В, 2520В, 2526В, 2540В, 2550В) |
| Изготовитель | "Giga-tronics Incorporated", США |
| Год регистрации | 2013 |
| Срок свидетельства | 12.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов высокочастотные Giga-tronics серии 2500В (модели 2502В, 2508В, 2520В, 2526В, 2540В, 2550В) (далее - генераторы) предназначены для воспроизведения стабильных по частоте и мощности сигналов.
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на использовании метода косвенного синтеза с применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний, сигналов с различными видами аналоговой модуляции, автоматическое тестирование и самодиагностику.
Генераторы выпускаются в следующих модификациях (отличающихся диапазоном
частот):
- 2502В от 100 кГц до 2,5 ГГц;
- 2508В от 2 до 8 ГГц;
- 2520В от 2 до 20 ГГц;
- 2526В от 2 до 26,5 ГГц;
- 2540В от 2 до 40 ГГц;
- 2550В от 2 до 50 ГГц.

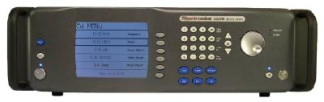

Внешний вид генератора, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунке 1.
* - место нанесения наклейки «Знак утверждения типа»
**- место пломбировки от несанкционированного доступа
Рисунок 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, для модели, МГц: - 2502В | от 0,1 до 2500 |
| - 2508В | от 2000 до 8000 |
| - 2520В | от 2000 до 20000 |
| - 2526В | от 2000 до 26500 |
| - 2540В | от 2000 до 40000 |
| - 2550В | от 2000 до 50000 |
| Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала | ±110-7 |
| Максимальный уровень синусоидального сигнала в диапазоне частот, дБм: - от 0,1 до 10 МГц (2502В) | 10 |
| - от 0,01 до 2 ГГц (2502В) | 14 |
| - от 2 до 8 ГГц (2508В, 2520В) | 17 |
| - от 2 до 8 ГГц (2526В, 2540В, 2550В) | 12 |
| - от 8 до 20 ГГц (2520В) | 20 |
| - от 8 до 20 ГГц (2526В, 2540В, 2550В) | 15 |
| - от 20 до 26,5 ГГц (2526В, 2540В) | 10 |
| - от 20 до 26,5 ГГц (2550в) | 15 |
| - от 26,5 до 40 ГГц (2540В) | 10 |
| - от 26,5 до 40 ГГц (2550В) | 15 |
| - от 40 до 50 ГГц (2550В) | 11 |
| Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала в диапазоне частот, дБ: - от 1 МГц до 20 ГГц, от минус 90 до минус 10 дБм | ±1,2 |
| - от 1 МГц до 20 ГГц, свыше минус 10 до 5 дБм | ±0,7 |
| - от 1 МГц до 20 ГГц, свыше 5 дБм | ±0,85 |
| - свыше 20 до 39,6 ГГц, от минус 90 до минус 10 дБм | ±1,5 |
| - свыше 20 до 39,6 ГГц, свыше минус 10 до 5 дБм | ±0,9 |
| - свыше 20 до 39,6 ГГц, свыше 5 дБм | ±1,05 |
| - свыше 39,6 до 40 ГГц, от минус 90 до минус 10 дБм | ±2,5 |
| - свыше 39,6 до 40 ГГц, свыше минус 10 до 5 дБм | ±0,9 |
| - свыше 39,6, свыше 5 дБм | ±1,03 |
| Уровень гармонических составляющих, при максимальном уровне выходного сигнала или 10 дБм (выбирается минимальное значение) в диапазоне частот, дБ, не более: - от 100 кГц до 10 МГц | минус 30 |
| - свыше 10 до 100 МГц | минус 40 |
| - свыше 100 МГц до39,6 ГГц | минус 50 |
| - свыше 39,6 ГГц | минус 30 |
| Уровень негармонических составляющих при отстройке от несущей более 300 Гц, в диапазоне частот, дБ, не более: - от 100 кГц до 10,1 ГГц | минус 65 |
| - свыше 10,1 до 20,2 ГГц | минус 58 |
| - свыше 20,2 до39,6 ГГц | минус 50 |
| - свыше 39,6 ГГц | минус 40 |
| Уровень фазовых шумов при отстройке от несущей на 10 кГц, на |
| Наименование параметра или характеристики | Значение характеристики |
| частотах, дБн/Гц, не более: - 1,0 ГГц - 10,0 ГГц | минус 121 минус 107 |
| Динамический диапазон импульсного модулирующего сигнала, дБ, не менее | 80 |
| Длительность фронта, среза импульсного модулирующего сигнала, в диапазоне рабочих частот, нс, не более: - от 0,5 до 20 ГГц - свыше 20 ГГц | 10 25 |
| Потребляемая мощность, ВА, не более | 350 |
| Г абаритные размеры, мм, не более | 483x534x312 |
| Масса, кг, не более | 16 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 оС, % - атмосферное давление, кПа | от 5 до 40 до 80 от 84 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус генератора в виде наклейки.
В комплект поставки входят:
- генератор сигналов высокочастотный Giga-tronics серии 2500В одной из модели 2502В, 2508В, 2520В, 2526В, 2540В, 2550В - 1 шт.;
- эксплуатационная документация 1 к-т.;
- методика поверки - 1 шт.
осуществляется по документу МП 53221-13 «Инструкция. Генераторы сигналов высокочастотные Giga-tronics серии 2500В (модели 2502В, 2508В, 2520В, 2526В, 2540В, 2550В) фирмы «Giga-tronics Incorporated», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.10.2012 г. и входящему в комплект поставки.
Основные средства поверки:
- анализатор спектра Agilent Е4440А (рег. №26411-04) (диапазон рабочих частот от
3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты
± 1,010-6, пределы допускаемой погрешности определения уровня ± 1,2 дБ);
- анализатор спектра R&S FSU50 (рег. №31239-06) (диапазон рабочих частот от 20 Гц до 50 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 1,010-6, пределы допускаемой погрешности определения уровня ± 1,8 дБ);
- стандарт частоты и времени водородный Ч1-1007 (рег. №40466-09) (номинальное значение частоты 5 и 10 МГц, пределы допускаемой относительной погрешности установки частоты ± 1,4-10-13);
Лист № 4 Всего листов 5
- вольтметр переменного тока В3-49 (рег. №5477-76) (диапазон измерений переменного напряжения от 0,01 до 100 В, диапазон измерений частоты от 10 Гц до 1000 МГц, пределы допускаемой относительной погрешности измерений напряжения ±(0,2+0,008((ип/их)
- 1) %, где ип - верхний предел поддиапазона, их - измеряемое напряжение);
- ваттметр Agilent E4419B с датчиком 8487A (рег. №38915-08) (диапазон рабочих частот от 50 МГц до 50 ГГц, диапазон измеряемых уровней от минус 30 до 20 дБм);
- установка измерительная К2-75 (рег. №21270-01) (диапазон напряжений измеряемых сигналов от 0.01 до 1 В, диапазон измерений временных интервалов от 10 пс до 4 мкс, полоса пропускания от 0 до 18 ГГц).
Генераторы сигналов высокочастотные Giga-tronics серии 2500В (модели 2502В, 2508В, 2520В, 2526В, 2540В, 2550В). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным Giga-tronics серии 2500В (модели 2502В, 2508В, 2520В, 2526В, 2540В, 2550В)
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.
Техническая документация фирмы «Giga-tronics Incorporated», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при производстве СВЧ компонентов и систем, антенных измерениях, эксплуатации и ремонте СВЧ радиотехнических устройств.
