Установка магнитоизмерительная EVA, 53223-13

Назначение

Установка магнитоизмерительная EVA (далее - установка) с системой измерения толщины TGD 5000 предназначена для непрерывного измерения значения удельных магнитных потерь и амплитуды магнитной индукции на полосе анизотропной электротехнической стали.

Описание

Установка представляет собой систему с двойным ярмом, устанавливаемую в производственную линию и охватывающую полосу для бесконтактного измерения.

Принцип действия установки основан на создании заданного значения амплитуды напряженности магнитного поля в первичной (намагничивающей) обмотке соленоида, в котором располагается полоса электротехнической стали, и измерении амплитуды магнитной индукции на вторичной (измерительной) обмотке соленоида.

С усилителя мощности намагничивающий ток, амплитуда которого пропорциональна амплитуде напряженности магнитного поля, измеряемой с помощью катушек тангенциального поля, подается на первичную обмотку соленоида. Напряжение с катушек поля и вторичной обмотки соленоида подается на аналоговые Н-вход и В-вход установки.

Установка обеспечивает непрерывное измерение, контроль и регистрацию магнитных свойств электротехнической стали в производственных линиях.

В состав установки входят измерительный датчик, представляющий собой систему с двойным ярмом и соленоидом, число витков первичной обмотки соленоида, состоящей из пяти секций, включенных параллельно, равно 110, число витков вторичной обмотки также равно 110; измерительный блок, в состав которого входит усилитель мощности, обеспечивающий режим синусоидального изменения индукции; компьютер (16-разрядная микропроцессорная система), используемый для управления измерительным процессом, расчетов, отображения и хранения результатов измерений; система измерения толщины TGD 5000.

Программное обеспечение

В составе установки используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения установки

Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Измерительные сигналы обрабатываются с помощью специализированного пакета программного обеспечения сбора данных. Программное обеспечение представляет собой прикладную программу на базе Windows. Все элементы программы могут быть активированы либо вводом команды через клавиатуру, либо с помощью мыши. Персональный компьютер принимает данные измерений для их архивирования и обработки. Результаты измерений

Лист №2 Всего листов 4

непрерывно запоминаются. Они могут быть отображены в виде графиков или таблиц и при необходимости распечатаны. Программное обеспечение непрерывно принимает данные и отображает их в режиме он-лайн в виде графа, а также в численном виде как результат измерений. ПО не оказывает влияния на метрологические характеристики установки.

Для предотвращения несанкционированного доступа к данным большинство функций программы защищены паролем, поэтому открыть их могут только лица, имеющие на это разрешение. После трех ложных попыток ввода пароля окно закрывается.

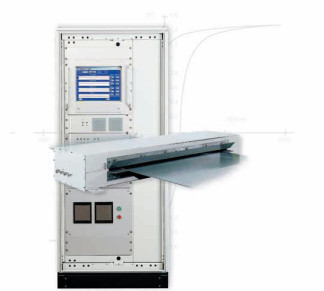

Внешний вид установки представлен на рисунке 1.

Примечание: представленные характеристики рассчитываются в статическом режиме. В динамическом режиме погрешности рассчитываются в соответствии с аттестованной методикой измерений с учетом дополнительных влияющих факторов (например, скорость, температура полосы электротехнической стали).

Знак утверждения типа

наносится на измерительный блок установки методом наклейки и на титульный лист Руководства по эксплуатации типографским способом или иным способом.

Комплектность

Поверка

осуществляется по документу МП 86-261-2012 «ГСИ. Установка магнитоизмерительная EVA. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Эталоны, используемые при поверке:

- стандартные образцы ГСО 2129-89 СОТЭСЛ (комплект) в форме листов анизотропной электротехнической стали размерами (500 х 500) мм2 в количестве не менее трех штук, относительная погрешность определения удельных магнитных потерь ±1,0 %, относительная погрешность определения амплитуды магнитной индукции ± 0,5 %.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации «Установка магнитоизмерительная EVA».

Лист №4 Всего листов 4

Нормативные документы, устанавливающие требования к установке магнитоизмерительной ЕВА

1    ГОСТ 12119.4-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля».

2    ГОСТ 12119.5-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля».

3    ГОСТ Р 8.799-2012 «ГСИ. Государственная поверочная схема для средств измерений мощности магнитных потерь в магнитомягких материалах».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
