| Номер в госреестре | 53236-13 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | А-2 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквилон" (ООО "НПО Аквилон"), Московская обл., г. Подольск |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные А-2 (далее - спектрометры) предназначены для измерений количественного содержания различных элементов в пробах различного состава и происхождения после их предварительной минерализации.
Принцип действия спектрометров основан на резонансном поглощении света свободными атомами элементов, возникающем при пропускании света через слой атомного пара в электротермическом или пламенном атомизаторе.

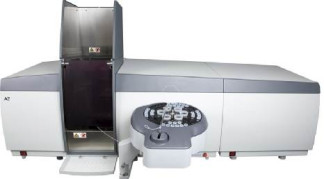

Конструктивно спектрометры состоят из блоков: источников излучения (лампа с полым катодом, дейтеривая лампа), атомизаторов (электротермического и пламенного), блока питания электротермического атомизатора, системы охлаждения электротермического атомизатора, осветительной системы и монохроматора, приемника излучения и регистрирующего устройства
- персонального компьютера.
Спектрометр обеспечивает работу в следующих режимах измерений: оптическая плотность и концентрация. Результаты измерений и спектры выводятся на дисплей.
Все операции, связанные с обработкой, регистрацией результатов измерений, передачей данных производятся автоматически. Предусмотрены ввод, редактирование и сохранение в памяти компьютера методик выполнения измерений массовой концентрации различных элементов.
Щ
Программное обеспечение спектрометров обеспечивает управление, сбор и обработку данных с помощью специального программного комплекса АА'^п версия 2, поставляемого на CD - диске.
Защита программного обеспечения от преднамеренных изменений осуществляется средствами операционной системы путем установки значения свойств файлов данных и методов. Специальный программный пакет защиты данных, обеспечивает разграничение прав доступа к данным, методам и функциям меню «АА'^п 2» для операторов и изготовителя.
Поскольку спектрометр градуируется с помощью поверочных растворов и при расчете не используются приближенные математические модели, влияние программного обеспечения на метрологические характеристики является незначимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма метрологической значимой части ПО) | Алгоритм вычисления цифрового идентификатора ПО |
| «АА'^п 2» | АА'^п 2 | 2.0 и выше | - | - |
Класс защиты ПО относится к категории «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон измерений, нм | от 190 до 900 |
| Предел обнаружения (по критерию За) не более, мкг/дм3 в режиме электротермической атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) в режиме пламенной атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) | 0,07 7 |
| Наименование характеристики | Значение характеристики |
| Предел допускаемого относительного среднеквадратического отклонения (СКО) случайной составляющей погрешности (при концентрации элемента в 50-200 раз превышающей предел обнаружения элемента), %, не более в режиме электротермической атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) в режиме пламенной атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) | 6 2 |
| Пределы допустимой систематической составляющей погрешности (при концентрации элемента в 50-200 раз превышающей предел обнаружения элемента),%, не более в режиме электротермической атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) в режиме пламенной атомизации - кадмий (Х= 228,8 нм) - медь (Х= 324,7 нм) | ±5 ±5 |
| Потребляемая мощность, кВт в режимах настройки при коротком импульсе | 0,2 8 |
| Частота модуляции источника света -в режиме коррекции по Смиту-Хифти,Гц -в режиме дейтеривой коррекции, Гц | 100 400 |
| Выделяемый спектральный интервал, нм | 0,1; 0,2; 0,4; 1,0; 2,0 |
| Разрешение, нм, не более | 0,2 ± 0,02 |
| Точность установки длины волны, нм | 0,15 |
| Дрейф нулевого сигнала, Б/час, не более | 0,002 |
| Электропитание: напряжение, В частота, Гц | 220 ± 10 50 ± 1 |
| Масса, кг, не более | 130 |
| Габаритные размеры (ДхШхВ), мм, не более | 1100 х 535 х 540 |
| Условия эксплуатации спектрометра: о/~' температура, С относительная влажность при 25 оС, %, не более | от 15 до 30 70 |
| Средний срок службы при наработке не более 2500 ч, лет, не менее | 5 |
| Вероятность безотказной работы спектрометров за 1000 ч, не менее | 0,8 |
наносится на маркировочную табличку спектрометров фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт |
| Спектрометр атомно-абсорбционный А-2 | 1 |
| Наименование | Количество, шт |
| Спектральные лампы с полым катодом (для ртути, марганца, кадмия и меди) | 4 |
| Воздушный компрессор | 1 |
| Водяная система охлаждения | 1 |
| Шланг для ацетилена, м | 10 |
| Шланг для воздуха, м | 10 |
| Шланг для аргона, м | 10 |
| Шланг для закиси азота, м | 10 |
| Программное обеспечение (CD-диск) | 1 |
| Кабель для подключения сетевого компьютера | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки МП 95.Д4-12 | 1 |
| Упаковочный лист | 1 |
| Комплект спектральных ламп* | 1 |
| Ртутно-гидридная приставка* | 1 |
| *- поставляется по отдельному заказу. | |
осуществляется по документу МП 95.Д4-12 «Спектрометры атомно-абсорбционные А-2. Методика поверки» утвержденному ФГУП "ВНИИОФИ" 25 декабря 2012г.
Основные средства поверки:
1 Государственный стандартный образец состава раствора ионов кадмия (II) ГСО 7472-98. Основные метрологические характеристики:
Массовая концентрация ионов кадмия (II) 1 мг/см3;
Погрешность аттестованного значения ± 1%.
2 Государственный стандартный образец состава раствора ионов меди (II) ГСО 7255-96. Основные метрологические характеристики:
Массовая концентрация ионов меди (II) 1 мг/см3;
Погрешность аттестованного значения ± 1%.
«Спектрометры атомно-абсорбционные А-2. Руководство по эксплуатации 4434-030-81379398
2012 РЭ», разделы 11 «Подготовка к работе и настройка спектрометра» и 12 «Проведение измерений».
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным А-2
1 ГОСТ Р 8-649-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств атомных спектральных измерений содержания компонентов в твердых и жидких средах в диапазоне длин волн от 0,19 до 1,0 мкм».
2 Спектрометры атомно-абсорбционные А-2. Технические условия ТУ 4434-03081379398-2012.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации для подтверждения соответствия обязательным требованиям.
| Зарегистрировано поверок | 71 |
| Поверителей | 20 |
| Актуальность данных | 18.11.2024 |
