| Номер в госреестре | 53244-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MT32 XC |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения 4МТ32 ХС (далее по тексту - трансформаторы) предназначены для измерения высокого напряжения переменного тока промышленной частоты и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе комплектных распределительных устройств (КРУ).
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах. Трансформаторы имеют две вторичных обмотки одна для измерения, другая защиты.

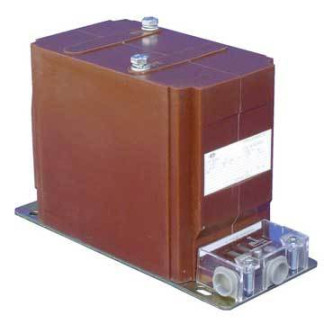

Общий вид трансформаторов напряжения 4МТ32 ХС представлен на рисунке 1.
Рис.1. Общий вид трансформаторов напряжения 4МТ32 ХС. Метрологические и технические характеристики
Таблица 1 - Основные технические характеристики трансформаторов
| Характеристики | Значение |
| Наибольшее рабочее напряжение, В | 12000 |
| Номинальное напряжение первичной обмотки, В | 11000/V3 |
| Номинальные вторичные напряжения, В - основной вторичной обмотки | 100/V3 |
| Характеристики | Значение |
| - дополнительной вторичной обмотки | 100/3 |
| Класс точности / нагрузка, В-А - основной вторичной обмотки - дополнительной вторичной обмотки | 0,5/60 3P/60 |
| Номинальная частота, Гц | 50 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
| Масса, не более, кг | 29 |
| Габаритные размеры, не более, мм (длина х ширина х высота) | 320х210х300 |
Знак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.
Трансформатор напряжения 4МТ32 ХС - 6 шт.
(Зав. №№ 06/10542784, 06/10542785, 06/10542786, 06/10542787, 06/10542788, 06/10542789).
Паспорт - 6 экз.
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009._
| Вид измерений | Измерения электрических и магнитных величин |
| Номинальные значения, диапазон | - диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока - 0,1.10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока -0.0,1 радиан; - номинальная частота - 50 Гц; - диапазон номинальных напряжений - от 0,1/V3 до 750/V3 кВ |
| Случайная погрешность воспроизведения | S0(Ku)< 1,6-10-6+1,21 • 10-8-Ки(изм); Б(фи)£2-10-6+0,0061 • фи(изм) радиан |
| Неисключенная систематическая погрешность | 00(Ku)<4,75-10-5 0(фи)<2,83-10-5 радиан |
- Магазин нагрузок МР3025 (± 4 %).
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам напряжения 4МТ32 ХС:
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;
2. Техническая документация фирмы «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.» (Австрия).
