Термопреобразователи сопротивления платиновые WK93, WN100, WN500, WQ0232, WQ0233, 53246-13

Назначение

Термопреобразователи сопротивления платиновые моделей WK93, WN100, WN500, WQ0232, WQ0233 (далее по тексту - термопреобразователи или ТС) предназначены в зависимости от модели для измерений температуры масла подшипников, обмотки, окружающего воздуха, а также сердечника статора трехфазных синхронных электродвигателей (генераторов).

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи сопротивления платиновые моделей WK93, WN100, WN500, WQ0232, WQ0233 отличаются друг от друга по конструктивному исполнению, по назначению, а также по метрологическим и техническим характеристикам.

Термопреобразователи модели WK93 предназначены для измерения температуры сердечника статора и конструктивно выполнены в виде измерительной вставки изогнутой в защитном чехле из нержавеющей стали, которая соединена с кабелем с удлинительными проводами. Измерительная вставка представляет собой завальцованную с одного конца трубку изогнутой формы, внутри который размещен один тонкопленочный ЧЭ с минеральной изоляцией проводов. ТС имеют исполнения, различающиеся длиной монтажной части.

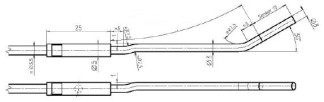

Чертеж ТС модели WK93 представлен на рисунке 1.

Термопреобразователи моделей WN100, WN500 предназначены для измерения температуры обмотки двигателя и конструктивно выполнены в виде ЧЭ в защитной тефлоновой оболочке с удлинительными проводами в тефлоновой изоляции (PTFE/FEP). ЧЭ представляет собой бифилярную намотку платиновой проволоки на слюдяном каркасе. ТС моделей WN100, WN500 отличаются друг от друга длиной ЧЭ. Модели имеют исполнения, различающиеся длиной кабеля. Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток электродвигателей.

Лист № 2 Всего листов 4

Изображение общего вида ТС моделей WN100, WN500 представлено на рисунке 2.

Термопреобразователи модели WQ0232 (модификации PVDF) предназначены для измерения температуры масла подшипников и конструктивно выполнены в виде измерительной вставки погружного типа в цилиндрическом корпусе из нержавеющей стали с латунным наконечником и с разъемом типа HAN8D. Внутрь корпуса помещены два или три тонкопленочных ЧЭ в зависимости от исполнения ТС.

Чертеж ТС модели WQ0232 представлен на рисунке 3.

Термопреобразователи модели WQ0233 предназначены для измерения температуры окружающего воздуха в системе охлаждения генератора и конструктивно выполнены в виде измерительной вставки погружного типа в цилиндрическом корпусе из нержавеющей стали и с разъемом типа HAN8D. Внутрь корпуса помещены два или три тонкопленочных ЧЭ в зависимости от исполнения ТС.

Чертеж ТС модели WQ0233 представлен на рисунке 4.

ТС имеют двух (для моделей WQ0232, WQ0233 с 3-мя ЧЭ) или четырехпроводную схему соединения внутренних проводов с ЧЭ.

Технические характеристики

Рабочий диапазон измеряемых температур (в зависимости от модели ТС), °С:

-    для ТС модели WK93:.......................................................от 0 до плюс 180;

-    для ТС моделей WN100, WN500:..........................................от 0 до плюс 180;

-    для ТС моделей WQ0232, WQ0233:.......................................от 0 до плюс 120

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ...........................100

Класс допуска по ГОСТ 6651-2009/МЭК 60571 (в зависимости от модели ТС):

-    для ТС моделей WQ0232/WQ0233 (для ТС с 2-мя ЧЭ):.......................................А;

-    для ТС моделей WK93, WN100, WN500,

WQ0232/WQ0233 (для ТС с 2-мя или 3-мя ЧЭ):.......................................................................В

Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры):

-    для класса А:....................................................................±(0,15 + 0,002|t|);

-    для класса В:.......................................................................±(0,3 + 0,005|t|)

Электрическое сопротивление изоляции ТС моделей WK93, WQ0232,

WQ0233 при температуре (25±10)°С и относительной влажности воздуха

от 30 до 80 %, МОм, не менее..........................................................................100

Длина монтажной части ТС (в зависимости от модели ТС), мм:

-    для ТС модели WK93:.............................................................от 45 до 150;

-    для ТС модели WQ0232:.........................................................от 100 до 700;

-    для ТС модели WQ0233:...........................................................от 75 до 300

Длина кабеля с удлинительными проводами (в зависимости от модели ТС), мм:

-    для ТС модели WK93:......................................................................15000;

-    для ТС моделей WN100, WN500................................................15000; 20000

Диаметр монтажной части ТС (в зависимости от модели ТС), мм:

-    для ТС модели WK93:............................................................................3;

-    для ТС модели WQ0232:..........................3 (диаметр плоскости наконечника)/ 6;

-    для ТС модели WQ0233:..........................................................................9

Габаритные размеры ЧЭ ТС моделей WN100/WN500 (длинахвысотахширина), мм:

-    для ТС модели WN100:.....(100±2) х (8±0,5) х (2,5-0,6); (100±2) х (10±0,5) х (2,5-0,6);

-    для ТС модели WN500:......(500±2) х (8±0,5) х (2,5-0д); (500±2) х (10±0,5) х (2,5^)

Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С:

-    для ТС моделей WK93, WN100, WN500:............................от 0 до плюс 180;

-    для ТС моделей WQ0232, WQ0233:................................от минус 40 до плюс 125.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». ТС моделей WN100/WN500 подлежат первичной поверке до ввода в эксплуатацию.

Основные средства поверки:

- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

Лист № 4 Всего листов 4

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения и методиках (методах) измерений приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей WK93, WN100, WN500, WQ0232, WQ0233

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
