| Номер в госреестре | 53251-13 |
| Наименование СИ | Микроскопы электронные растровые |
| Обозначение типа СИ | JSM-6x10 (мод. JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A) |
| Изготовитель | Компания "JEOL Ltd.", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 12.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A) (далее -микроскоп) предназначены для количественного морфологического анализа и измерения линейных размеров микрорельефа поверхности твердотельных структур.
Микроскоп электронный растровый JSM-6x10 представляет собой стационарную автоматизированную многофункциональную измерительную систему.
Состоит из электронно-оптической системы (колонны), камеры объектов с механизмом перемещения объектов, двух детекторов вторичных электронов, детектора отраженных электронов, детектора прошедших электронов для режима «на просвет», вакуумной системы, видеоконтрольного устройства, блока питания.
Микроскоп обеспечивает работу в режимах регистрации вторичных и отраженных электронов и в режиме «на просвет».
Принцип получения изображения в микроскопе электронном растровом JSM-6x10 заключается в модуляции яркости монитора видеоконтрольного устройства сигналами, пропорциональными числу зарегистрированных электронов соответствующим детектором, при сканировании сфокусированного электронного зонда по поверхности объекта. Отношение размера изображения на мониторе к размеру растра на образце определяет увеличение микроскопа.
Создание устойчивого изображения диэлектрических объектов в режиме «Deceleration» обеспечивается благодаря торможению первичного пучка полем держателя образца, в результате чего сохраняется возможность наблюдения объекта при пониженных ускоряющих напряжениях с достаточно высоким разрешением.
При работе микроскопа обеспечиваются безопасные условия труда оператора. При максимальных значениях ускоряющего напряжения и тока зонда мощность эквивалентной дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от поверхности колонны и камеры объектов микроскопа не превышает 1 мкЗв/ч.
Режимы работы микроскопа устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Конструктивно микроскоп выполнен в виде стола.
Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.
Отличие моделей:
- JSM-6х10 - работает только в режиме высокого вакуума;
- JSM-6х10LV - работает в режиме высокого и низкого вакуума;
- JSM-6х10LA - работает в режиме высокого и низкого вакуума, может комплектоваться встроенным энергодисперсионным спектрометром (ЭДС);
- JSM-6х10A - работает только в режиме высокого вакуума, может комплектоваться встроенным ЭДС.

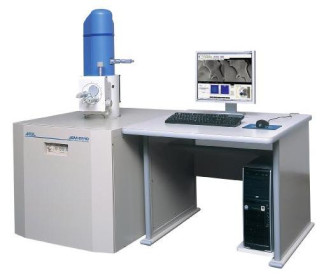

Внешний вид микроскопов приведен на рисунках 1 - 2.
- место для нанесения оттисков клеим или размещения наклеек ** - места пломбировки от несанкционированного доступа Рисунок 1 - Общий вид микроскопа моделей JSM-6510LV\A\LA
Программное обеспечение (ПО) «SEM Control Program» является специализированным ПО микроскопа.
ПО «SEM Control Program» предназначено для управления микроскопом, составления измерительных программ и обработки результатов измерений. ПО «SEM Control Program» не может быть использовано отдельно от микроскопа.
Влияние метрологически значимой части ПО на метрологические характеристики микроскопа не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления иден-тифика-тора ПО |
| Микроскопы моделей 6510LV\A\LA SEM Control Program | NR0116-020 | Ver3.10(J\E) | 2bеd061fb34е8613 0b1fc0f7 28908d10 7aa03a6c 071ddabb 2еbcb6dfca23625d 027d4817 7b52b57c 99603f97 c046d714 е87е86еaе8d9a5b6 777894cd 5fc80632 итоговый 0699е480 | ГОСТ Р34.11-94 |
| Микроскопы моделей 6610LV\A\LA SEM Control Program | NR0117-020 | Ver3.11(J\E) | е974е460 b34е8613 0b1fc0f7 28908d10 646ba076 071ddabb 2еbcb6df a6cdc4c6 итоговый 0е85aе55 | ГОСТ Р34.11-94 |
Метрологически значимая часть ПО микроскопа и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические и технические характеристики микроскопов приведены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейных размеров, мкм | от 30* 10-3 до 1000 |
| Пределы допускаемой относительной погрешности измерений линейных размеров, %: - в диапазоне от 30*10" до 0,1 мкм - в диапазоне от 0,1 до 1000 мкм | ± ± 0 5 |
| Разрешение при ускоряющем напряжении 30 кВ, нм | 3 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ширинахвысотахглубина) основных составных частей, мм, не более: - стенд с колонной, агрегатом вакуумным, ВКУ - видеоконтрольный блок | 750x1700x1000 900x1200x900 |
| Общая масса без ЗИП и упаковки, кг, не более | 565 |
| Рабочий диапазон температур окружающей среды, °С | от 15 до 25 |
| Относительная влажность воздуха при температуре 20 °С, %, не более | 60 |
| Диапазон атмосферного давления, кПа | от 84 до 107 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В А, не более | 6000 |
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- микроскоп электронный растровый JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A), состоящий из электронно-оптической системы (колонны), камеры объектов с механизмом перемещения объектов, двух детекторов вторичных электронов, детектора отраженных электронов, детектора прошедших электронов для режима «на просвет», вакуумной системы, видео-контрольного устройства, блока питания - 1 шт.;
- комплект эксплуатационной документации (Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A). Формуляр; Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A). Руководство по эксплуатации) - 1 комплект;
- одиночный комплект ЗИП;
- методика поверки - 1 шт.;
- тестовый образец фирмы SPI (островковая пленка золота на углероде).
осуществляется по документу ТИВН 442241.002 МП «Инструкция. Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A). Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 24.01.2013 г.
Основные средства поверки:
- мера ширины и периода специальная МТТТПС-2.0К (регистрационный номер 33598-06);
- мера длины концевая плоскопараллельная с номинальным значением 1 мм.
Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к микроскопам электронным растровым JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A).
Микроскопы электронные растровые JSM-6x10 (модели JSM-6510, JSM-6510LV, JSM-6510LA, JSM-6510A, JSM-6610, JSM-6610LV, JSM-6610LA, JSM-6610A). Руководство по эксплуатации.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
