Стенды измерительные MSD 3000, 53254-13

Назначение

Стенды измерительные MSD 3000 предназначены для измерений перемещения измерительной платформы с установленным на ней колесом автомобиля в вертикальном направлении.

По данным измерений перемещения платформы производится расчет статической нагрузки, приходящейся на колесо автомобиля и оценка демпфирующих свойств подвески легковых автомобилей и легких грузовиков.

Описание

Принцип действия стендов измерительных MSD 3000 основан на измерении перемещений измерительных платформ. Измерения осуществляются как в статическом режиме при наезде колеса на платформу, так и в динамическом, при воспроизведении стендами периодических колебаний платформ с частотой от 5 до 10 Гц. И в том и другом случае измерения перемещений осуществляются под нагрузкой, создаваемой установленными на платформу колесами оси автомобиля.

Статическая нагрузка, приходящаяся на колесо, рассчитывается в результате обработки измеренных значений перемещений измерительных платформ (их две - по числу колес оси автомобиля). Данные статической нагрузки на колеса и ось могут быть преданы в процессорный блок диагностической линии для расчетов эффективности торможения автотранспортных средств.

В динамическом режиме создаваемая частота возбуждения колес и подвески автомобиля поддерживается на уровне 10 Гц, после чего она автоматически снижается до 5 Гц. Колебания системы затухают при неподвижном кузове автомобиля. В процессе затухания колебаний частота непрерывно уменьшается и проходит через область резонансной частоты подрессоренных масс автомобиля. Запасённая при возбуждении колебаний энергия высвобождается с соответствующим увеличением амплитуды колебаний до наибольших значений, причем максимум этой энергии достигается на резонансной частоте.

Амплитуды колебаний регистрируются по перемещению измерительных платформ, которые движутся в такт движениям колеса, записываются и оцениваются электронным методом. Максимальная резонансная амплитуда в значительной степени определяется демпфирующими свойствами подвески автомобиля и измеряется и оценивается по графику затухания колебаний.

В процессе выполнения измерений автомобиль накатывается на измерительные платформы последовательно передней и задней осью.

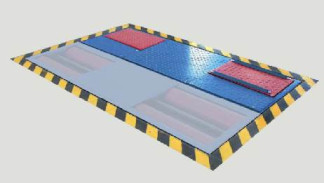

Конструктивно стенды измерительные MSD 3000 могут быть выполнены в виде моноблока с двумя измерительными платформами. Моноблок устанавливается в фундаментную яму в полу диагностического центра или в «фундаментную ванну», закрепляемую в проёме межэтажного перекрытия здания диагностического центра. Возможна также напольная конструкция стендов.

Также возможно конструктивное исполнение стендов в виде двух отдельных блоков с измерительной платформой в каждом блоке. В этом случае каждый блок стенда устанавливается в фундаментные ямы по обеим сторонам смотровой ямы.

Все стенды жестко закрепляются к основанию фундаментной ямы или к основанию «фундаментной ванны».

Система обработки измерительной информации, система управления и персональный компьютер размещаются в выносной приборной стойке.

Для ограничения доступа к настройкам и для предотвращения вмешательства в работу конструкция приборной стойки предусматривает возможность доступа к системному блоку компьютера только при наличии специального инструмента.

Программное обеспечение

Программное обеспечение служит для управления функциями стендов, обработки полученных данных, а также для хранения и вывода результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение зарегистрировано как интеллектуальная собственность «MAHA Maschinenbau Haldenwang GmbH & Co. KG», защищено от несанкционированного доступа электронным USB-ключом HASP и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов измерительных MSD 3000 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    стенд измерительный MSD 3000 в комплекте;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется по документу МП АПМ 42-12 «Стенды измерительные MSD 3000. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в 2013 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

приведены в документе «Стенды измерительные MSD 3000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам измерительным MSD 3000

1.    «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.

2.    ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

3.    Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

4.    Техническая документация «MAHA Maschinenbau Haldenwang GmbH & Co. KG», Германия.

Лист № 4 Всего листов 4

Рекомендации к применению

- выполнение работ с помощью средств измерений, к которым установлены обязательные требования.
