| Номер в госреестре | 53256-13 |
| Наименование СИ | Системы мониторинга атмосферы локальных объектов |
| Обозначение типа СИ | СМАЛО-01 |
| Изготовитель | ООО "НПЦ автоматизации техники безопасности", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы мониторинга атмосферы локальных объектов СМАЛО-01 Назначение средства измерений
Системы мониторинга атмосферы локальных объектов СМАЛО-01 (далее - система СМАЛО-01) предназначены для непрерывного измерения концентрации контролируемых компонентов атмосферы в соответствии с типами подключенных датчиков, контроля давления и температуры окружающей среды, записи, хранения в энергонезависимой памяти результатов измерения с привязкой по времени и передачи информации по каналам цифровой связи стационарных информационных систем по интерфейсу RS-485.
Система СМАЛО-01 является автоматической стационарной системой непрерывного действия с возможностью быстрого развертывания.
Система СМАЛО-01 предназначена для выполнения следующих функций:
- непрерывное измерение концентраций контролируемых компонентов в соответствии с типами подключенных датчиков (см. таблицу 1);
- контроль температуры окружающего воздуха и атмосферного давления;
- световая и звуковая сигнализация о превышении пороговых значений концентрации измеряемого компонента по каждому измерительному каналу;
- фиксация результатов измерения концентрации контролируемых компонентов в режиме реального времени;
- хранение зафиксированных значений концентрации контролируемых компонентов с привязкой к дате и времени фиксации;
- преобразование измеренных значений в цифровой код;
- обеспечение передачи зафиксированной информации по каналам цифровой связи стационарных информационных систем по интерфейсу RS-485;
- обеспечение передачи накопленной информации на автономный блок снятия и хранения информации (АБСИ) через ИК-порт.
Система СМАЛО-01 относится к измерительным системам ИС-1 согласно ГОСТ Р 8.596-2002.
В зависимости от конфигурации система СМАЛО-01 относится согласно ГОСТ Р МЭК 60079-0-2011 к взрывозащищенному оборудованию
- группы I - с использованием БАП (или без БАП) в составе СМАЛО-01 - для шахт и рудников опасных по газу и пыли;
- группы IIB+H2 - без использования БАП в составе СМАЛО-01 - для предприятий, связанных с возможностью появления опасных концентраций горючих и токсичных газов и паров, НПЗ, АЗС, АГЗС, ГНС, газохранилищ, нефтебаз и др.
Составные части СМАЛО-01:
1) блок автономного питания БАП (далее - БАП) ТУ 4215-015-76434793-10 с маркировкой взрывозащиты РО Exial X;
2) блок СПИ ТУ 4215-014-76434793-10 с маркировкой взрывозащиты РО Exial X /1 ЕхiaIIB+H2 T4 X;
Лист № 2 Всего листов 12
3) датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (далее -датчики ИТС2) ТУ 4215-012-76434793-10 с маркировкой взрывозащиты согласно таблице 1. Датчики ИТС2 внесены в Госреестр средств измерения по №51279-12;
4) коробка клеммная (далее - КК) АТРВ.413251.001.004 с маркировкой взрывозащиты Exial Х/1 Ех1а11Б+Н2 T4 Х.
Количество составных частей системы СМАЛО-01, шт., не более:
1) БАП - 1;
2) Блок СПИ - 1;
3) Датчики ИТС2 - 14
Примечания.
1 При отсутствии БАП в составе системы СМАЛО-01 количество ИТС2 может быть увеличено до 15.
2 Из общего количества ИТС2, входящих в СМАЛО-01, количество ИТС2, основанных на термокаталитическом и термокондуктометрическом методе измерения, при цикле измерения 10 с не должно превышать 6. Увеличение количества данных датчиков в используемом комплекте требует увеличения цикла измерения;
4) Максимальное количество коробок клеммных (далее - КК) не нормируется и определяется необходимостью их применения в конкретной конфигурации системы СМАЛО-01 в соответствии с их назначением.
Обозначение датчиков, наименование датчиков, метод измерения, диапазон температуры окружающей среды приведены в таблице 1.
Таблица 1
| Наименование | Метод измерения | Измеряемый компонент, единица измерения | Условия эксплуатации | Маркировка взрывозащиты |
| ИТС2-СН4-01 | Термоката литический | СН4, %, об. доля | от минус 20 до плюс 40 °С от 60 до 119,7 кПа | РО ЕхiasI X |
| ИТС2-СН4-02 | от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа | РО ЕхiasI X /1ЕхiadIIВ+Н2Т4Х | ||
| ИТС2-СН4-05 | Термокон- дуктометри- ческий | от минус 40 до плюс 55 °С от 60 до 119,7 кПа | РО ЕхiasI X | |
| ИТС2-ГГ-07 | Термоката литический | (СН4+Н2), % НКПР | от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа | РО ЕхiasI X /1ЕхiadII В+Н2Т4Х |
| ИТС2-СХНУ-09 | СН4-С10Н12, % НКПР | от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа | РО ЕхiasI X /1ЕхiadIIВ+Н2Т4Х | |
| ИТС2-СО-11 | Электрохи мический | С О, млн-1 (ppm) | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2Т4Х |
| ИТС2-СО-13 | С О, млн-1 (ppm) | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х | |
| ИТС2-О2-15 | О2, %, об. доля | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х | |
| ИТС2-Н28-17 | H2S, млн-1 (ppm) | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х | |
| ИТС2-СО2-19 | Оптический инфракрас ный | СО2, %, об. доля | от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х |
| HTC2-NO-21 | Электрохи мический | N О, млн-1 (ppm) | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2Т4 Х |
| ИТС2-Ы02-23 | >Ю2, млн-1 (ppm) | от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х | |
| ИТС2-СН4-25 | Оптический инфракрас ный | СН4, %, об. доля | от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х |
| ИТС2-Н2-27 | Электрохи мический | Н2, млн-1 (ppm) | от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа | РО ЕхiaI X /1ЕхiaIIВ+Н2 Т4 Х |
Способ забора пробы - диффузионный.
Режим работы - непрерывный.
Степень защиты блоков, входящих в состав системы СМАЛО-01, от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP54.

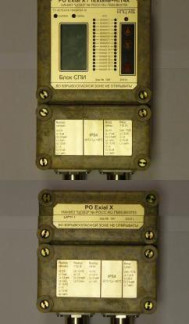

Внешний вид составных частей системы СМАЛО-01 приведен на рисунке 1.
1 - блок СПИ; 2 - датчики ИТС2; 3 -БАП; 4 - КК.
Рисунок 1 - Составные части системы СМАЛО-01. Внешний вид.
БАП во включенном состоянии непрерывно формирует выходное напряжение питания для составных частей системы СМАЛО-01(блок СПИ и датчики ИТС2). При снижении уровня
Лист № 4 Всего листов 12
выходного напряжения внешнего источника питания ниже установленного значения БАП для формирования выходного напряжения питания начинает использовать внутренний аккумулятор.
Датчики ИТС2, входящие в систему СМАЛО-01, работают в ведомом режиме измерения.
Датчик ИТС2 в ведомом режиме измерения начинает непрерывное измерение концентрации контролируемого компонента только при наличии блока СПИ, обеспечивающего инициализацию протокола связи (первоначальное автоконфигурирование) и дальнейший обмен данными. Значение концентрации измеряемых компонентов преобразуется в цифровой сигнал, передаваемый в блок СПИ.
При включении питания блок СПИ автоматически определяет тип и количество подключенных датчиков ИТС2. Блок СПИ опрашивает каждые 10 с датчики ИТС2 по каналу цифровой связи RS-485, используя промышленный протокол MODBUS RTU.
Блок СПИ выдает световую и звуковую сигнализацию о достижении концентрацией измеряемого компонента установленных порогов сигнализации, световую индикацию выбранного канала измерения.
На дисплей блока СПИ выводится текущее время, дата, температура, при наличии кислородного датчика в линии - давление, а также состояние и измеренные данные по текущему каналу. Выбор отображаемого канала осуществляется с помощью клавиш » и ». Одновременно текущие данные датчиков могут быть выданы внешней системе сбора информации по ее запросу. Запрос осуществляется по каналу цифровой связи RS-485, используя промышленный протокол MODBUS RTU.
Накопленная в памяти блока СПИ информация может быть считана в любой момент времени по инфракрасному порту с помощью АБСИ, входящего в комплект принадлежностей, и перенесена в компьютер для просмотра и анализа.
Соединения между составными частями системы СМАЛО-01 выполняются четырехжильным кабелем.
СМАЛО-01 имеет встроенное в блок СПИ программное обеспечение (далее - ПО). Структура ПО представлена на рисунке 4
Функцией основной части ПО является снятие данных с датчиков ИТС2 и БАП, которое производится с заданной частотой, определяемой появлением новых данных в ИТС2. Полученные данные, упорядочиваются по времени, записываются в энергонезависимую память EEPR0M и выводятся на дисплей блока СПИ.
В фоновом режиме по команде от автономного блока снятия информации АБСИ (далее АБСИ) происходит передача всех накопленных данных в АБСИ по инфракрасному каналу. По запросу от внешней стационарной системы текущие данные по каналу RS-485 передаются в систему. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименова ние программ ного обеспече ния | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| block.txt | block.txt | 1.0 | 57446 | Пошаговая процедура расчета шестнадцатиразрядной контрольной суммы: Загрузить 16-ти разрядный регистр числом FFFF16. 1. Выполнить операцию X0R (исключающее ИЛИ) над первым байтом программы (адрес первого байта 310016) и старшим байтом регистра. Поместить результат в регистр. |
| 2. Сдвинуть регистр на один разряд вправо. 3. Если выдвинутый вправо бит единица, выполнить операцию XOR между регистром и полиномом А00116. 4. Если выдвинутый бит ноль, вернуться в шагу 3. 5. Повторять шаги 3 и 4 до тех пор, пока не будут выполнены 8 сдвигов регистра. 6. Выполнить операцию XOR над следующим байтом программы и регистром. 7. Повторять шаги 3-7 до тех пор, пока не будут выполнена операция XOR над всеми байтами программы (адрес последнего байта FFFF16) и регистром. Содержимое регистра представляет собой контрольную сумму программного обеспечения | ||||
| Примечание - контрольная сумма представлена в десятичном формате. | ||||
Программное обеспечение СМАЛО-01 имеет уровень защиты от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
1 Измерительные каналы определяемого компонента, поверочный компонент, диапазоны измерений, пределы допускаемой основной (абсолютной (Ад), относительной (5д)) погрешности, диапазоны установки порогов срабатывания сигнализации соответствуют данным, приведенным в таблице 3.
2 Значения концентрации измеряемого компонента, зафиксированные по дисплеям соответствующего датчика ИТС2, блока СПИ и ПК при длине кабеля между ИТС2 и блоком СПИ не более 1 км, отличаются не более, чем на единицу младшего разряда.
3 Пределы допускаемой основной абсолютной погрешности измерительного канала, включающего в себя датчик ИТС2-СХНУ-09, по неповерочному компоненту (пропану, бутану, гексану) не более ± 7,0 % НКПР.
4 Диапазон показаний канала контроля атмосферного давления от 80 до 150 кПа.
5 Диапазон показаний канала контроля температуры окружающего воздуха от минус 40 до плюс 85 °С.
6 Пределы допускаемой вариации выходного сигнала по каналам измерения не более половины пределов основной погрешности.
| Измерительный канал (наименование датчика) | Пове- роч- ный компо нент | Единица физической величины | Диапазон показаний | Участок диапазона измерений, в котором нормируется основная погрешность | Пределы допускаемой основной погрешности, не более | Диапазон установки порогов сигнализации |
| Метан (ИТС2-СН4-01) | СН4 | объемная доля, % | от 0 до 100 | от 0 до 2,5 | Дд = ± 0,1 | от 0,5 до 2,5 |
| от 5 до 100 | Ад = ± 3,0 | |||||
| Метан (ИТС2-СН4-02) | СН4 | от 0 до 100 | от 0 до 2,5 | Дд = ± 0,2 | от 0,5 до 2,5 | |
| Метан (ИТС2-СН4-05) | СН4 | от 0 до 100 | от 0 до 100 | Ад = ± 3,0 | - | |
| СН4+Н2 (ИТС2-ГГ-07) | СН4 | %, НКПР | от 0 до 100 | от 0 до 57 | Дд = ± 5,0 | от 10 до 57 |
| СН4-С10Н12 (ИТС2-СХНУ- 09) | СН4 | от 0 до 100 | от 0 до 100 | Дд = ± 5,0 | от 10 до 100 | |
| Оксид углерода (ИТС2-СО-11) | СО | млн-1 (ppm) | от 0 до 500 | от 0 до 50 | Дд = ± 5,0 | от 17 до 100 |
| от 50 до 500 | 5д = ± 10 % | |||||
| Оксид углерода (ИТС2-СО-13) | СО | от 0 до 5000 | от 0 до 500 | Дд = ± 50 | от 20 до 500 | |
| от 500 до 5000 | 5д = ± 10 % | |||||
| Кислород (ИТС2-О2-15) | О2 | объемная доля, % | от 0 до 25 | от 0 до 25 | Дд = ± 0,6 | от 18 до 20 |
| Сероводород (MTC2-H2S-17) | Н2S | млн-1 (ppm) | от 0 до 100 | от 0 до 10 | ДД = ± 1,5 | от 2 до 100 |
| от 10 до 100 | 5д = ± 15 % | |||||
| Диоксид углерода (ИТС2-СО2-19) | СО2 | объемная доля, % | от 0 до 10 | от 0 до 2 | Дд = ± 0,1 | от 0,5 до 2 |
| Оксид азота (ИТС2-Ы0-21) | N0 | -1 млн (ppm) | от 0 до 100 | от 0 до 20 | Дд = ± (1 + 0,1-Свх) | от 0,5 до 20 |
| Диоксид азота (MTC2-N02-23) | N02 | -1 млн (ppm) | от 0 до 100 | от 0 до 20 | ДД = ± (0,5+0,1-Свх ) | от 0,5 до 20 |
| Метан (ИТС2-СН4-25) | СН4 | объемная доля, % | от 0 до 100 | от 0 до 2 | Дд = ± 0,1 | от 0,5 до 2,5 |
| от 2 до 100 | 5д = ± 5,0 % | |||||
| Водород (ИТС2-Н2-27) | Н2 | млн-1 (ppm) | от 0 до 2000 | от 0 до 1500 | ДД = ± (2 +0,12-Свх) | от 50 до 1000 |
| Примечания 1 Здесь и далее под измерительным каналом подразумевается последовательное соединение компонентов, выполняющее законченную функцию от восприятия измеряемой величины до результата ее измерения. 2 Свх - объемная доля контролируемого компонента на входе датчика, ppm ( млн-1). | ||||||
7 Пределы допускаемой дополнительной погрешности измерительных каналов от из
°
менения температуры окружающей среды на каждые 10 С в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 4.
8 Пределы допускаемой дополнительной погрешности измерительных каналов от изменения атмосферного давления в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 4.
9 Пределы допускаемой дополнительной погрешности измерительных каналов от изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 4.
Таблица 4
| Наименование датчика канала измерения | Значение дополнительной погрешности в долях от основной | ||
| от изменения температуры окружающей среды | от изменения атмосферного давления | от изменения относительной влажности окружающей среды | |
| ИТС2-СН4-01 | 1,0 | 1,0 | 1,0 |
| ИТС2-СН4-02 | 1,0 | 1,0 | 1,0 |
| ИТС2-СН4-05 | 1,0 | 1,0 | 1,0 |
| ИТС2-ГГ-07 | 0,5 | 1,0 | 1,0 |
| ИТС2-СХНУ-09 | 0,5 | 1,0 | 1,0 |
| ИТС2-СО-11 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| ИТС2-СО-13 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| ИТС2-О2-15 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| rn^-rnS-n | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| ИТС2-СО2-19 | 0,5 | 2 | 0,4 на каждые 15 % |
| ИТС2-Ш-21 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| ИТС2-Ш2-23 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
| ИТС2-СН4-25 | 0,5 | 2 | 0,4 на каждые 15 % |
| ИТС2-Н2-27 | 0,4 | 0,2 на каждые 30 мм рт.ст. | 0,4 на каждые 15 % |
10 Время прогрева СМАЛО-01 - не более 90 с.
11 Время установления показаний СМАЛО-01 по каналам измерения на уровень 90% от измеряемой величины (Т0,9) при скачкообразном изменении концентрации измеряемого компонента не более величины, указанной в таблице 5.
12 Время работы СМАЛО-01 без ручной корректировки показаний измерительных ка-
налов не менее величины, указанной в таблице 5. Таблица 5
| Наименование датчика канала измерения | Т0,9, с | Время работы без ручной корректировки показаний, сут |
| ИТС2-СН4-01 | 20 | 30 |
| ИТС2-СН4-02 | 20 | 30 |
| ИТС2-СН4-05 | 20 | 180 |
| ИТС2-ГГ-07 | 20 | 30 |
| ИТС2-СХНУ-09 | 40 | 90 |
| ИТС2-СО-11 | 45 | 90 |
| ИТС2-СО-13 | 45 | 90 |
| ИТС2-О2-15 | 30 | 90 |
| rn^-rnS-n | 45 | 90 |
| ИТС2-СО2-19 | 30 | 90 |
| ИТС2-Ш-21 | 45 | 90 |
| ИТС2-Ш2-23 | 45 | 90 |
| ИТС2-СН4-25 | 30 | 90 |
| ИТС2-Н2-27 | 100 | 30 |
13 Электрическое питание СМАЛО-01 осуществляется от внешней искробезопасной цепи уровня <аа» с напряжением от 7 до 13,6 В.
14 Ток потребления (среднее значение) системы СМАЛО-01 при напряжении питания
12 В не более:
- 100 мА, если в состав СМАЛО-01 не входит БАП;
- З00 мА, если в состав СМАЛО-01 входит БАП.
15 БАП при использовании в составе системы СМАЛО-01 обеспечивает бесперебойную работу при пропадании питающей искробезопасной шахтной сети в течение не менее 50 ч.
16 СМАЛО-01 обеспечивает передачу информации по магистральному цифровому интерфейсу RS-485 по протоколу обмена MODBUS RTU.
17 Рабочие условия эксплуатации составных частей системы СМАЛО-01:
1) диапазон температуры окружающей среды:
- для датчиков ИТС2 согласно таблице 1;
- для БАП - от минус 20 до плюс 40 °С;
- для блока СПИ - от минус 30 до плюс 45 °С;
- для КК - от минус 30 до плюс 45 °С;
2) диапазон относительной влажности окружающей среды до 100 % при температуре 35 °С без конденсации влаги;
3) диапазон атмосферного давления:
- для датчиков ИТС2 согласно таблице 1;
- для БАП, блока СПИ и КК от 60 до 119,7 кПа (от 450 до 900 мм рт. ст.);
4) содержание пыли не более 1,0 г/м3;
5) напряженность внешнего однородного переменного магнитного поля не более 400 А/м;
6) напряженность внешнего однородного переменного электрического поля не более
10 кВ/м;
7) вибрация с частотой (5 - 35) Гц и амплитудой не более 0,35 мм.
8) содержание вредных веществ в контролируемой среде (каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков метана; агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков метана), не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.
17 Мощность, потребляемая составными частями, габаритные размеры, масса, сопротивление и электрическая прочность изоляции, параметры взрывозащиты составных частей соответствуют требованиям, изложенным в технических условиях и конструкторской документации на каждую из составных частей СМАЛО-01.
18 Сбор данных в СМАЛО-01 осуществляется автоматически в циклическом режиме. Цикл опроса не более 10 с при максимальном количестве ИТС2 (15 шт.) в том числе, основанных на термокаталитическом или термокондуктометрическом методе измерения, - 6 шт. СМАЛО-01 сохраняет в энергонезависимой памяти блока СПИ значения контролируемых параметров с привязкой к реальному времени, накопленные не менее, чем за 30 сут.
19 Блок СПИ обеспечивает считывание информации через ИК-порт с помощью автономного блока снятия и хранения информации (АБСИ).
20 Составные части системы СМАЛО-01 по устойчивости к воздействию производственной вибрации, наклонов, внешних постоянных и переменных полей, внешних однородных переменных электрических полей, к изменению напряжения питания соответствуют требованиям, изложенным в технических условиях на каждую из составных частей.
21 Средний полный срок службы СМАЛО-01 в условиях эксплуатации, указанных в руководстве по эксплуатации, - не менее 6 лет.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки СМАЛО-01 соответствует указанному в таблице 6. Таблица 6
| Обозначение | Наименование | Кол. | Примечание |
| АТРВ .424345.001 | Система мониторинга атмосферы локальных объектов СМАЛО-01 в составе: | 1 шт. | |
| Блок автономного питания БАП ТУ 4215-015-76434793-10 | 1 шт. | При наличии в заказе | |
| Блок СПИ в комплекте с АБСИ ТУ 4215-014-76434793-10 | 1 шт. | ||
| Датчик ИТС2-СН4-01 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СН4-02 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СН4-05 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-ГГ-07 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СХНУ-09 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СО-11 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СО-13 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-О2-15 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик htc2-h2S-17 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СО2-19 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-Ы0-21 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-Ы02-23 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-СН4-25 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| Датчик ИТС2-Н2-27 ТУ 4215-012-76434793-10 | Количество согласно заказу | ||
| АТРВ.413251.001.004 | Коробка клеммная | Количество согласно заказу | |
| АТРВ.424345.001 РЭ | Система мониторинга атмосферы локальных объектов СМАЛО-01. Руководство по эксплуатации | 1 экз. |
| Обозначение | Наименование | Кол. | Примечание |
| Приложение А к АТРВ.424345.001 РЭ | Система мониторинга атмосферы локальных объектов СМАЛО-01. Методика поверки | ||
| Примечания | |||
| 1 Комплект поставки определяется конкретным объектом и оговаривается при заказе. 2 Датчики ИТС2, входящие в состав системы СМАЛО-01, должны пройти первичную по | |||
| верку. 3 АБСИ АТРВ.411111.002 входит в комплект принадлежностей блока СПИ по отдельному | |||
| заказу. | |||
| 4 Кабельные изделия в комплект поставки не входят | |||
осуществляется по документу АТРВ.424345.001 РЭ (Приложение А) « Система мониторинга атмосферы локальных объектов СМАЛО-01. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» 15.11. 2012 г.
В перечень основного поверочного оборудования входят ГСО - ПГС, выпускаемые в баллонах под давлением по ТУ-6-16-2956-92: метан в воздухе - 3905-87, 4272-88; метан в азоте -3890-87, 3894-87;
поверочный нулевой газ (ПНГ) в баллонах по ТУ 6-21-5-82 (воздух);
оксид углерода в азоте - 3802-87, 3808-87; 3814-87, 9756-2011;
кислород в азоте - 3726-87;
сероводород в азоте - 6172-91, 6173-91;
сероводород в воздухе - 9172-2008;
диоксид углерода в азоте - 9741-2011;
оксид азота в азоте - 8374-2003;
диоксид азота в азоте - 8739-2006;
водород в азоте - 9168-2008;
азот марки Б в баллонах по ТУ 6-26-39-79.
Методики измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам мониторинга атмосферы локальных объектов СМАЛО-01
1 ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.
3 ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004) Взрывоопасные среды. Часть 0. Электрооборудование для взрывоопасных газовых сред. Общие требования.
4 ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006). Взрывоопасные среды. Часть 11. Электрооборудование для взрывоопасных газовых сред. Искробезопасная электрическая цепь «i».
5 ГОСТ Р 52350.25-2006 (МЭК 60079-25:2003). Взрывоопасные среды. Часть 25. Искробезопасные системы.
6 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1-2007). Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
7 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
1 Осуществление деятельности в области охраны окружающей среды.
2 Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
